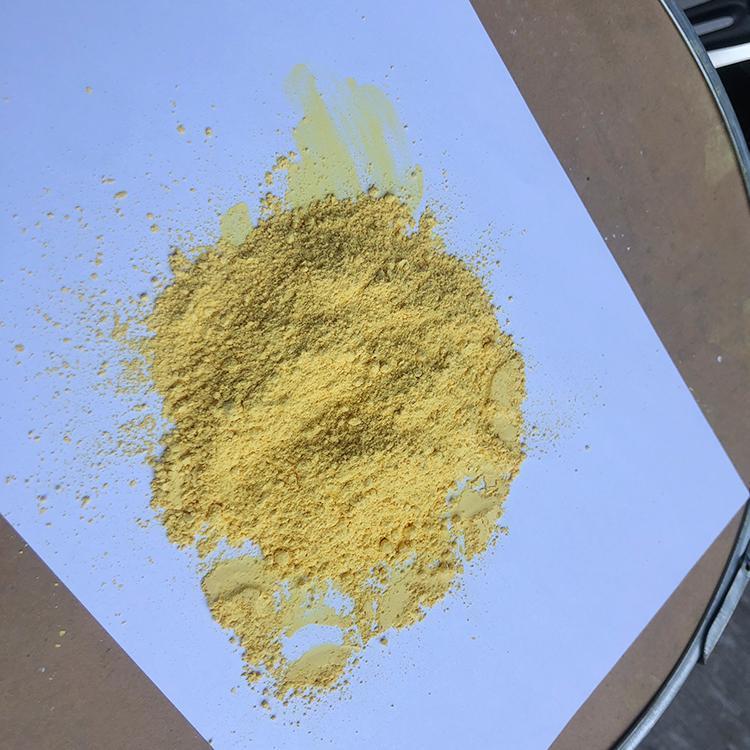

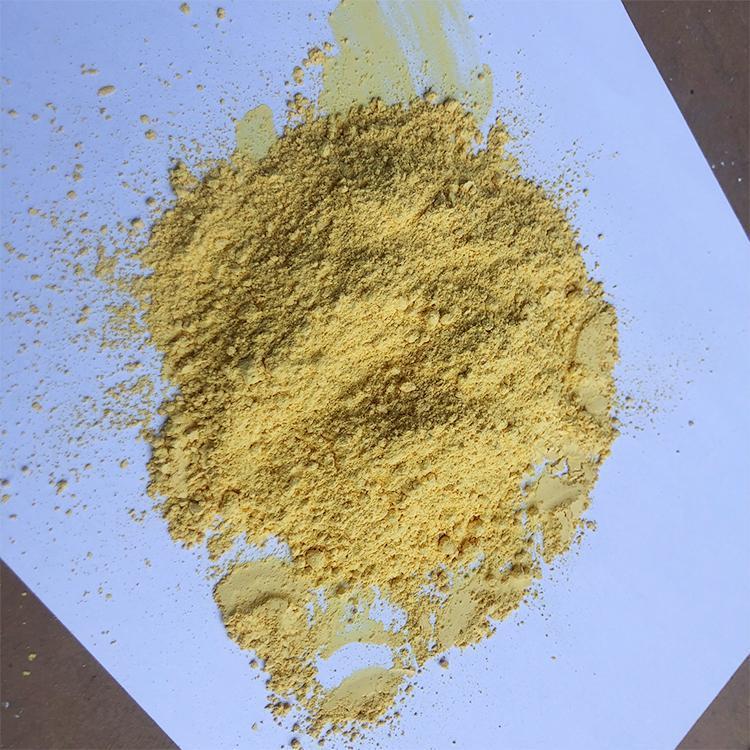

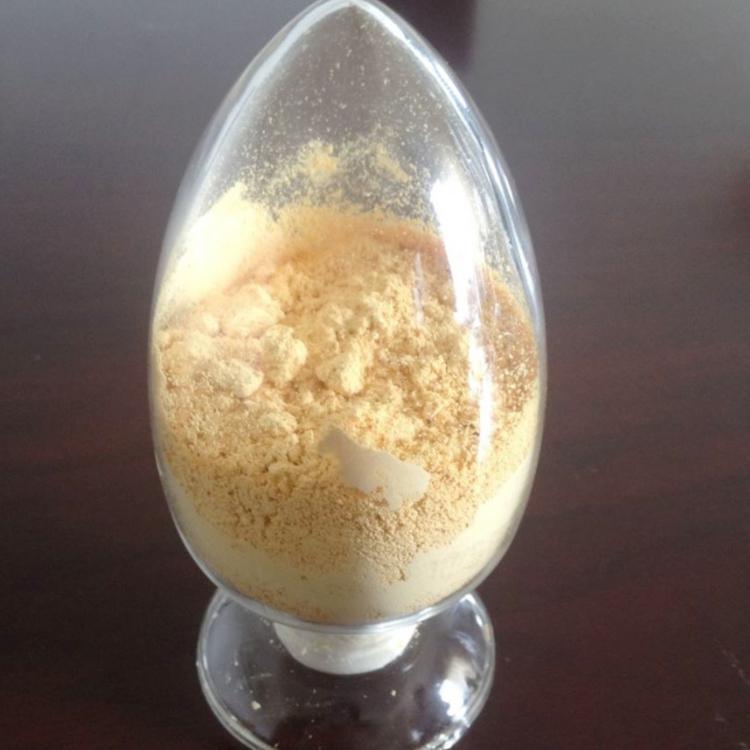

PI 聚酰亚胺树脂粉



用作金刚石(CBN)树脂砂轮、研磨工具、碳素制品、粉末模压制品的结合剂，另作为树脂基高性能复合基体树脂应用于航空、航天及高等级绝缘领域，还试用制备耐高（低）温固体自润滑机械零件。产品目数达到800-1000目。

一、产品性质

1.溶解性：该产品易溶于二甲基甲酰胺（DMF）、二甲基乙酰胺（DMAC）、甲乙酮、四氢呋喃、二氧元环以及混合溶剂，可制成溶剂型液态胶粘剂。

2.耐药性：该产品几乎不受强酸、强碱的影响，具有良好的耐水性和耐有机溶剂性能，并且具有优良的耐油性。

3.耐热性：最高使用温度300°C，瞬间使用温度380°C，最低使用温度-160°C。



二、产品用途

1.用作金刚石(CBN)树脂砂轮及高等级研磨工具的结合剂，具有优良的耐热性和耐磨性，熔融流动性适中，成型加工方便，固化时不产生低分子挥发物，与各种填料相容性好，粘结强度高，并且有独特的柔韧性。

2.作为树脂基高性能复合基体树脂应用于航空、航天及高等级绝缘领域。

3.用于制造高性能电器绝缘体和自润滑机械零件。

4.用于碳素制品、粉末模压制品等领域。



三、使用方法（只限参考）

1.本品采用热压成型，热压温度：220℃-230℃。热压压力：15-25Mpa.热压时间随制品的厚度而定。具体参数见下表：

制品厚度（mm）	＜10	＜20	＜25	＞25
热压时间（分）	40	50	90	100

2.热压后，将制品从压机中卸模取出，放入带有热风循环的电烘箱中二次固化。二次固化的升温曲线为：

烘箱在200℃之前自由升温；

升温至200℃时保温1小时；

然后再升温至220℃时保温1小时；

再一次升温至230-240℃保温4-5小时；

最后等烘箱温度降至100℃以下时取出制品即可；

3.二次固化的目的

聚酰亚胺树脂是一种耐高温树脂，在压机上固化成型后，还需要在烘箱中二次固化，目的是让树脂能够充分的反应，形成网状立体的结构，增强树脂的固化程度和粘合力。如果制品尺寸较小，二次固化时最后一个温度点保温时间可适当缩短。
