STR系列

            红外线信号处理器

           (完全同轴激光瞄准型)

               详细了解本机网址：www.dgshantai.com  可查看完整《STB说明书》

                                    技术咨询电话：13922939906 朱先生

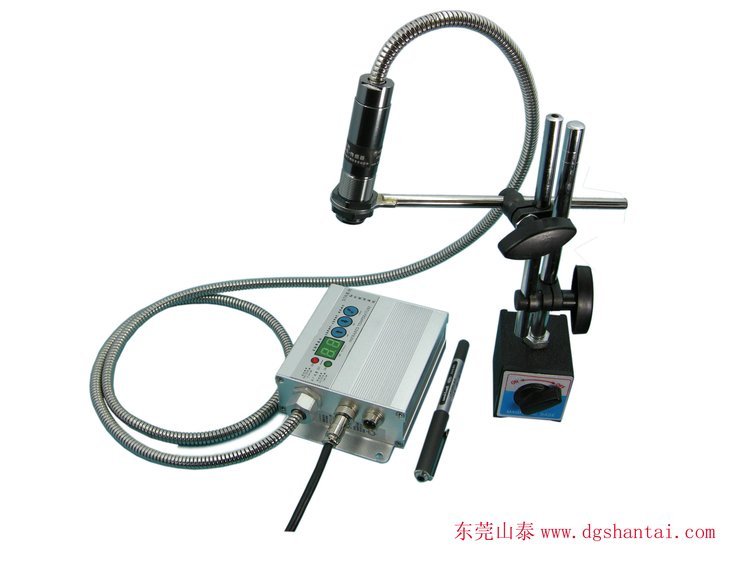

一、本机结构



    1：光纤

    2：电源及输出端囗。①_电源+15V、②_电源0V，③_电源-15V，④_4-20MA输出、(相对0V)，

       ⑤_0-5V输出、(相对0V)、

    3：激光瞄准开关外部延长端口,(常开) 。(功能同9)

    4、5：出厂发射率为90, 此时4(红灯) 及5(绿灯)都不亮,

 当发射率高于90时, 4(红灯点亮), 此时实际测量温度偏低, 数字越大偏低越多

  当发射率低于90时, 5(绿灯点亮), 此时实际测量温度偏高, 数字越大偏低越多

 调整方法是: 同时按住4(↑键) 及5(↓键) 数秒, 数码管显示闪烁, 此时立即按4(↑键) 及

5(↓键)调整完成后松开, 自动保存返回正常工作状态

 6：发射率显示。90为出厂设置；当显示非90数字时，请覌察4及5指示灯, 判断己设发射率是偏高

   或偏低，(以免误修改)

 7：↑发射率升高

 8：↓发射率降低

 9：激光瞄淮开关, 按下此键开.关激光瞄准，但开启后5秒内此按键无任何操作，激光将自动关闭



二、本机安装使用方法





①．       将光纤探头固定到支架上

②．       电源及输出信号连接方法：

1、电源＋15V（（红色线）     2、电源0V（黑色线）    3、电源-15V（蓝色线）

4、4-20MA输出（棕色线）    5、0-5V输出（黄色线）

  ③．插上激光瞄准外置启动开关，常开



三、本机使用提示



   ①．激光瞄准，照射点与实测点完全重合。

 ②．主机尽量远离干扰源及热源，（大功率设备输入、输出线与主机及连线不纠缠）。

③．       测试工件，表面有污垢，工件加热时产生的气雾 或探头玻璃窗有油污等，会使实测温度降低。

④．       光纤金属软管避免接触高温物体，及远离高、中频感应加热器线圈

⑤．       确认发射率设罝是否符合工艺要求

⑥．       电压、或电流输出线的裸露线头请包好绝缘

四、技术参数



型号：                          温度范围：

    STR310                     3000℃-1000℃

STR413                      400℃-1300℃

STR515                      500℃-1500℃

   STR618                      600℃-1800℃

   STR722                      700℃-2200℃



◆工作电源：正负15V直流     输出信号：4-20mA及0-5V

◆距离系数：75：1

◆光纤长度:1.4M (标配)

◆工作环境温度: 主机≤50℃  湿度：10%-90%

◆光纤探头:温度≤150℃ 湿度：10%-80%

◆外型规格:主机130×95×42(高)mm

光纤探头:直径20×90mm



四、故障与排除



现象	原因	排除
①．机器无反应	无电源输入	检查供电回路
②．实测温度偏低	探头逶镜有油污	用镜头纸或柔软碎布擦拭干净。
③．机器为静态，并没有对准热源，温度显示不复位	机器内放大器，由于主机接近热源，主机温度升高引起零点漂移或供电源不稳定干扰	①． 主机尽量远离热源 ②． 改善电源质量
④．发射率显示混乱	强电磁干扰所致	先关断电源，同时按住发射率调整+、发射率调整-、及激光瞄准开关（即三键同时按住同时打开电源，使机器初始化，此时发射率为黙认值00）
⑤.激光瞄准及测试温度完全失效	保护光纤的不锈钢软管因受强外力,或烧伤，使光纤损坏	更换光纤重新标定（此故障请与本公司联系）
