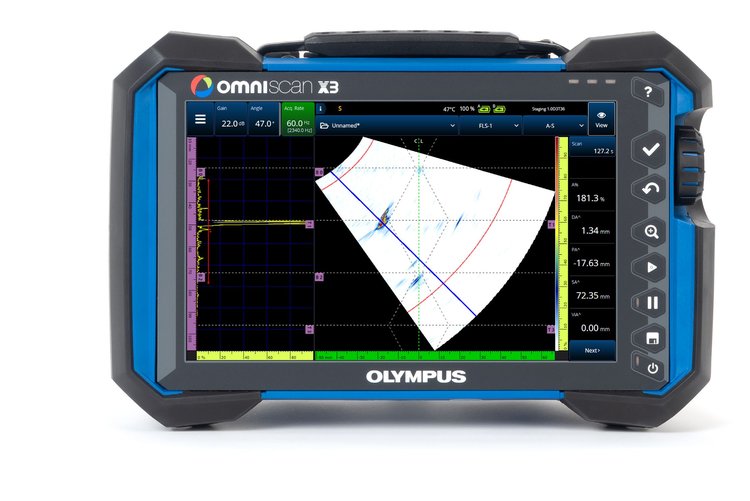

OMNISCAN X3

提供全聚焦方式（TFM）功能的OmniScan X3相控阵探伤仪

信心满满，昭然可见

OmniScan X3探伤仪是一款功能齐备的相控阵工具箱。这款仪器所提供的性能强大的工具，如：全聚焦方式（TFM）图像和高级成像功能，可使用户更加充满信心地完成检测。

的全聚焦方式（TFM）

• 更好的缺陷成像性能，可以更清晰地显示微小的缺陷

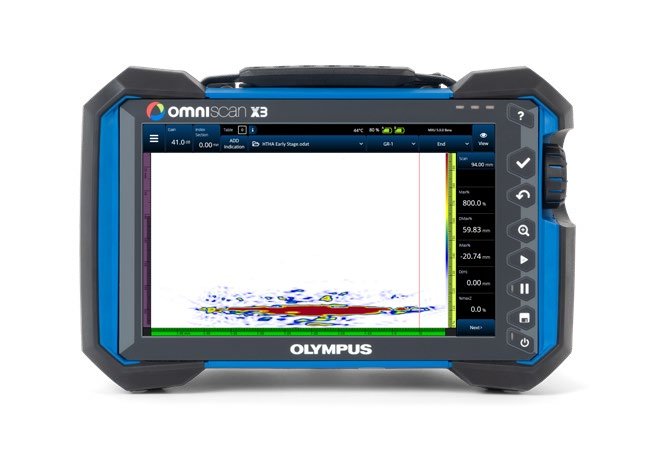

• 可为早期的高温氢致（HTHA）缺陷成像，
• 以在关键的早期探测到这种缺陷
• 机载声学影响图（AIM）的反射率模拟器有助于
• 以图像方式显示全聚焦方式（TFM）的灵敏度，还可以根据实际情况进行调节
• 屏幕上多可显示4种模式的全聚焦方式（TFM）图像，有助于缺陷的解读和定量

改进的相控阵技术

• 脉冲重复频率是OmniScan MX2探伤仪的3倍
• 单独的衍射时差（TOFD）菜单，加快了工作流程
• 改进的快速相控阵校准，使用户享有更轻松的操作体验
• 800%的高波幅范围，减少了重新扫查的需要
• 机载双晶线阵和双晶矩阵探头的支持性能，加速了创建设置的过程

迅速地投入到检测工作中

机载扫查计划、改进的快速校准和简化的用户界面，有助于省去一些不必要的步骤，从而可使用户在很短的时间内完成检测的设置工作。

如果您是OmniScan MX2仪器的用户，您可以从现有的仪器迅速地过渡到OmniScan X3仪器。如果您还不太了解相控阵超声检测或全聚焦方式（TFM），您可以通过OmniScan X3探伤仪轻松地学习这些知识。

，令人信赖

• 符合IP65评级标准，防雨防尘
• 机载GPS，可提供采集数据的位置
• 可通过无线方式连接到奥林巴斯科学云系统，以下载新的软件
• 得益于25 GB的文件容量，仪器可以无需停歇，持续扫查

检测团队中的主力成员

OmniScan X3探伤仪所提供的功能有助于用户高效地完成检测工作。这些功能可以在以下应用中大显身手：焊缝检测、管线和管道的检测、合金的检测、腐蚀成像、高温氢致缺陷（HTHA）的检测、初期裂纹的探测、复合材料的检测和缺陷成像。

• 与现有的探头和扫查器相兼容
• 32:128PR型号，提供64晶片的全聚焦方式（TFM）功能
• 还提供16:64PR和16:128PR型号
• 多8个声束组，1024个聚焦法则
• 与OmniScan MX2/SX仪器的文件相兼容，方便了用户转换到新仪器的操作
• 64 GB的内置存储容量，还可以借助外置USB驱动盘扩展存储容量

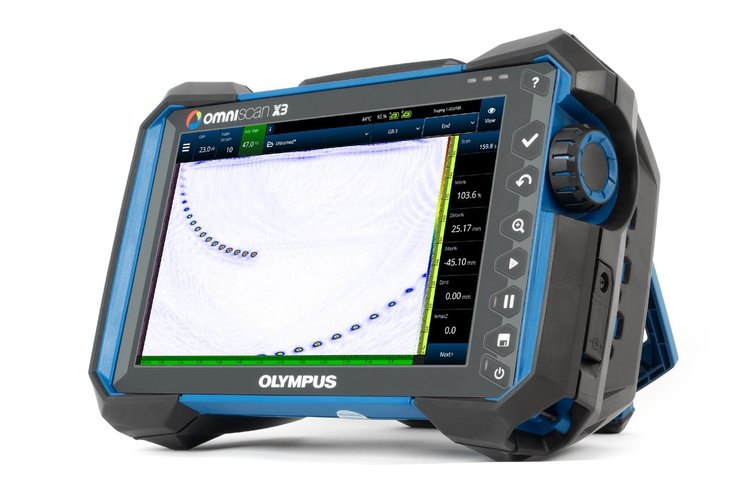

屏幕上多可显示4种模式的全聚焦方式（TFM）图像，有助于缺陷的解读和定量

在同一个检测中使用不同的全聚焦方式（TFM）模式（声波组），使检测人员更有希望探测到方向异常的缺陷指示。OmniScan X3探伤仪可以多同时显示4种模式的全聚焦方式（TFM）图像，从而使用户看到从不同角度生成的图像。来自每种模式的响应和特征，如：端部衍射、圆角凹陷和缺陷剖面，可被综合在一起进行分析，从而可以确认缺陷的类型，并提高缺陷定量的性能。

提前确认覆盖区域

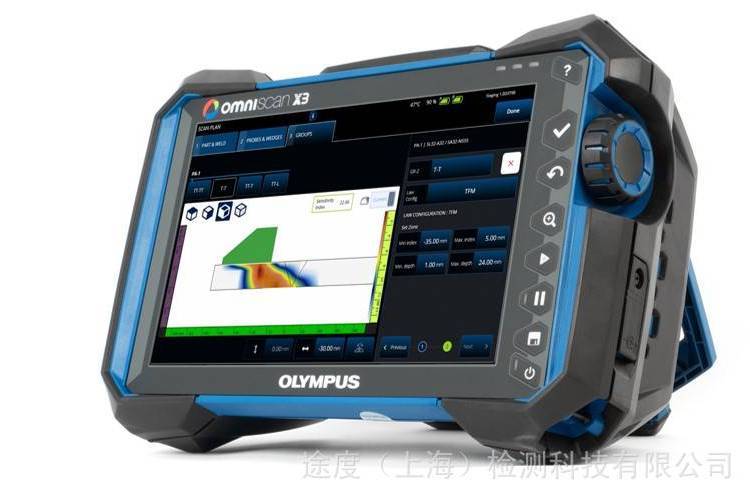

声学影响图（AIM）工具可以基于用户的全聚焦方式（TFM）模式、探头、设置和模拟反射体，即刻提供灵敏度的可视化模型。

声学影响图（AIM）工具消除了扫查计划创建过程中的猜测因素，因为屏幕上会显示某个声波组（TFM模式）的效果图，使用户看到灵敏度消失的位置，并对扫查计划进行相应的调整。

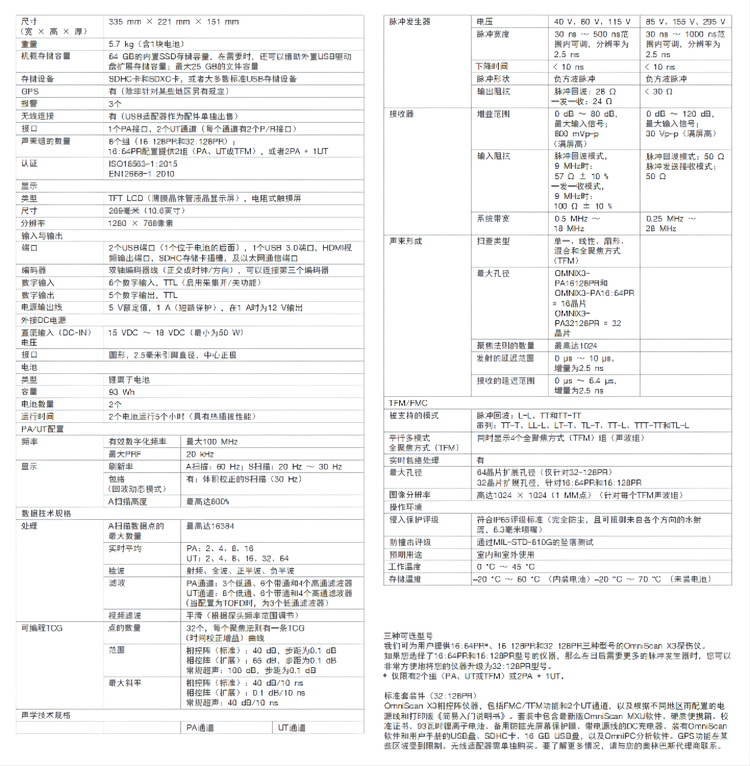

主要技术规格
