一、 试验设备满足标准
1、 GB9706.1-2020医用电气设备要求
2、 ISO16750-1-2006道路车辆电气及电子设备的环境条件和试验（一般规定）
3、 DIN40050-9 外壳防护等级IP代码
4、 ISO20653道路车辆-防护等级(IP代码)-电气设备对外来物,水和接触的防护
5、 IEC60529电器外壳保护分类等级（IP）码
6、 GB4208外壳防护等级
7、 GB4706.1家用电器标准要求
8、 GB7000.1灯具标准要求

二、 功能要求
1、 IPX1-X8防水等级用于电工电子产品的IPX1、IPX2、IPX3、IPX4、IPX5、IPX6、IPX7、IPX8防水等级检测用途。

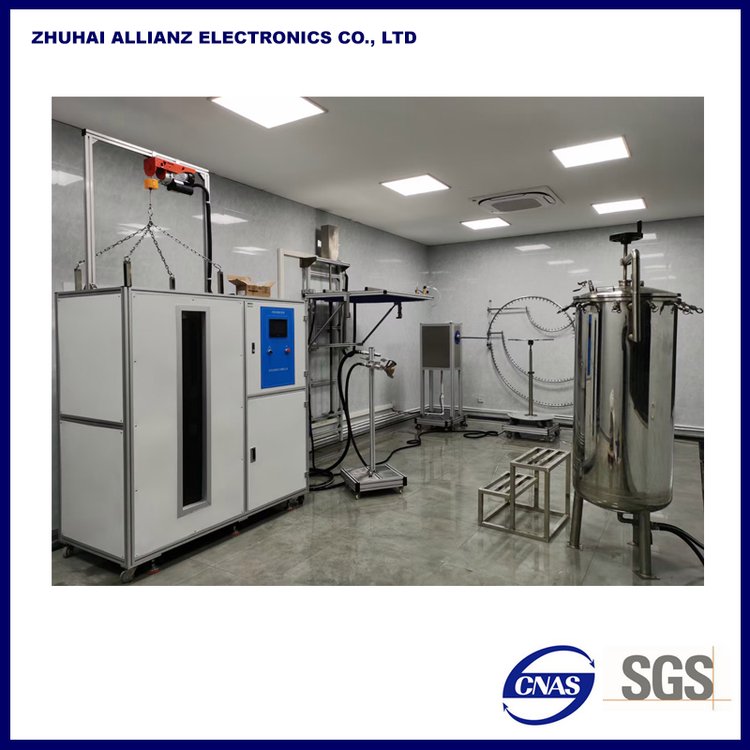

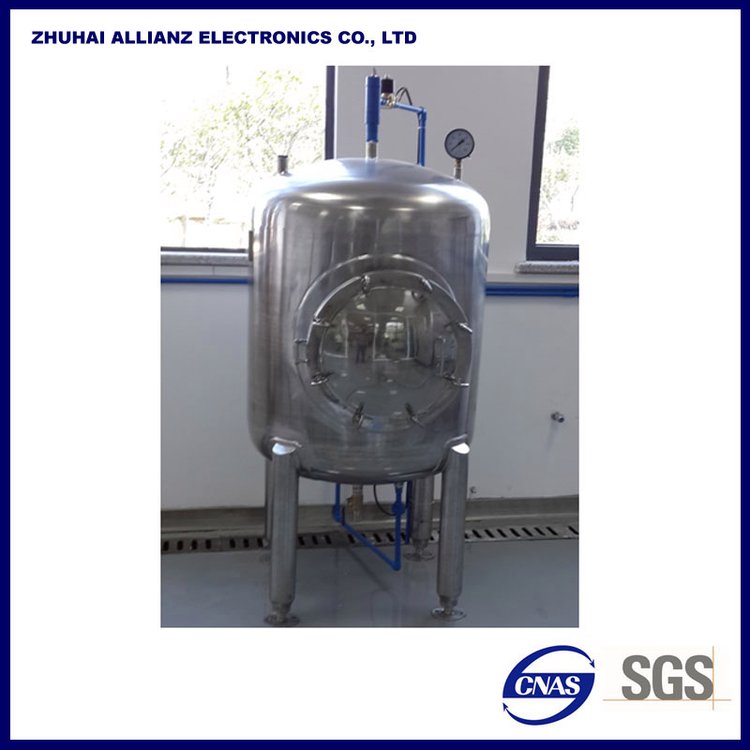

2、 该成套设备由垂直滴雨试验装置（IPX1 IPX2）、摆管淋雨试验装置(IPX3 IPX4)、手持花洒头(大物件IPX3 IPX4)、防喷水试验装置（IPX5 IPX6）、IPX7潜水试验装置(兼用于供水储水箱)、IPX8加压试验置、可倾斜旋转载物台、智能供水系统、综合控制柜组成。
3、 试验水流量需自动变频调节控制，数字化的精确供水，操作界面直接设定与显示。
4、 IPX8需用水泵打水压供水要求，自动变频调节控制，数字化的精确供水，操作界面直接设定与显示。
5、 数据功能：预留10M/100M网口，可通过网线连接网络，实现办公室电脑远程操作或监控，生成测试报告和流量曲线。
6、 操作语言：中英文两种可切换。

三、技术参数：
（1）垂直滴雨试验装置
1、 适用于进行产品的IPX1、IPX2测试。
2、 淋雨面积：1000mmX1000mm。
3、 水箱：密封不锈钢水箱。
4、 滴水针头：孔径￠0.4mm，2601个，另配送500个。
5、 滴雨针座：带六角形卡位不锈钢针座，安装方便，针座水平面一致。
6、 孔 距： 20mm。
7、 降雨量 ： 1mm+0.5mm /min、3mm+0.5mm / min,变频调节自动控制。
8、 滴水高度：200mm（光电对射自行控制）。
9、 试验时间：0-9999S可设定。
10、 试验完成通过压缩空气吹干水箱及针头积水。
11、 升降方式：三相电机+T形SUS304不锈钢丝杆升降，安全可靠。
12、 外形尺寸（LXDXH）：约1300X1400X2900mm。
13、 机器结构：挂墙式。
14、 防止堵塞功能：实验完成接入压缩空气吹干水箱针嘴积水，防止堵塞。

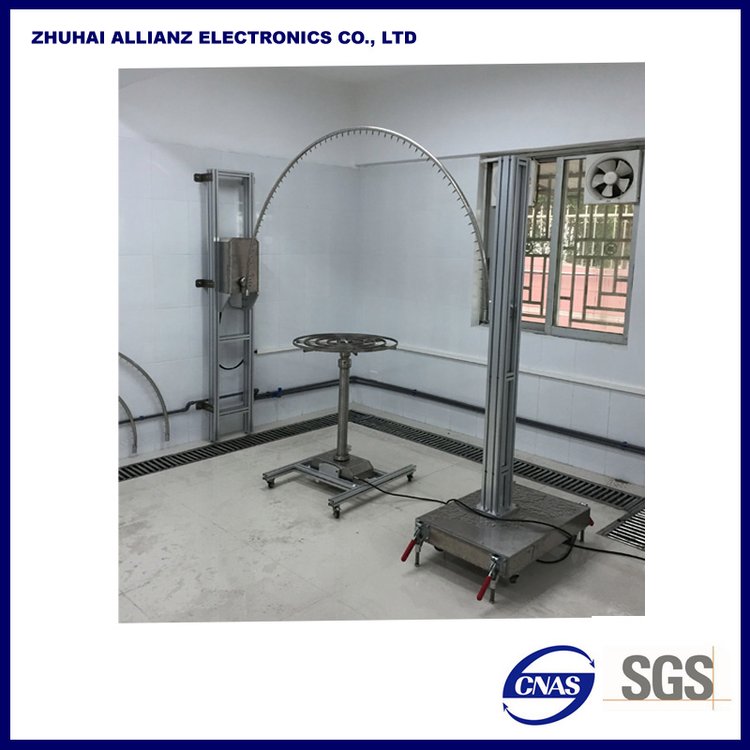

（2）摆管淋雨试验装置
1、 适用于进行产品的IPX3、IPX4测试。
2、 摆管规格：配R200mm、R400mm、 R600mm、 R800mm、R1000mm 5条。
3、 驱动装置：750W松下伺服电机+蜗轮减速机驱动，摆动角度精确。
4、 摆管：SUS304不锈钢材质，IPX3 X4焊有区分标记，IPX3配有红色堵头。
5、 滴水孔径：￠0.4mm.
6、 淋雨针座：SUS304材质，带有螺纹卡帽，防止针头飞射，安全可靠。
7、 摆动夹角：±600（IPX3）、±1750。
8、 试验速度：IPX3完整摆动一次（2X1200）的时间约4s,IPX4完整摆动一次（2X3600）的时间约12s.
9、 降雨量 ：根据摆管大小针孔数量可设定流量（IPX3 X4时每孔0.07 L/min X摆管针孔数时，流量自动调节，触摸屏上设定显示）。
10、 试验时间：0-9999S可设定。
11、 机体材料：工业合金铝型材。
12、 外形尺寸（LXDXH）：约3500X2000X2400mm。

（3）、手持花洒头
1、 适用于进行大件产品的IPX3\IPX4测试。
2、 孔 径：Ø0.5mm。
3、 孔 数：121个。
4、 中间孔1、内两圈24个孔夹角30°、外四圈96个孔夹角15°。
5、 喷头球面半径：R75.5mm。
6、 喷头材质：黄铜。
7、 手柄材质：SUS304不锈钢。
8、 试验流量：10L/min±(5%L/ min)，变频自动调节， 触摸屏上设定显示。
9、 压力表：不锈钢指针表。
10、 SUS304不锈钢质挡板、不锈钢平衡锤。
11、 试验时间：0-9999S(可设定)。

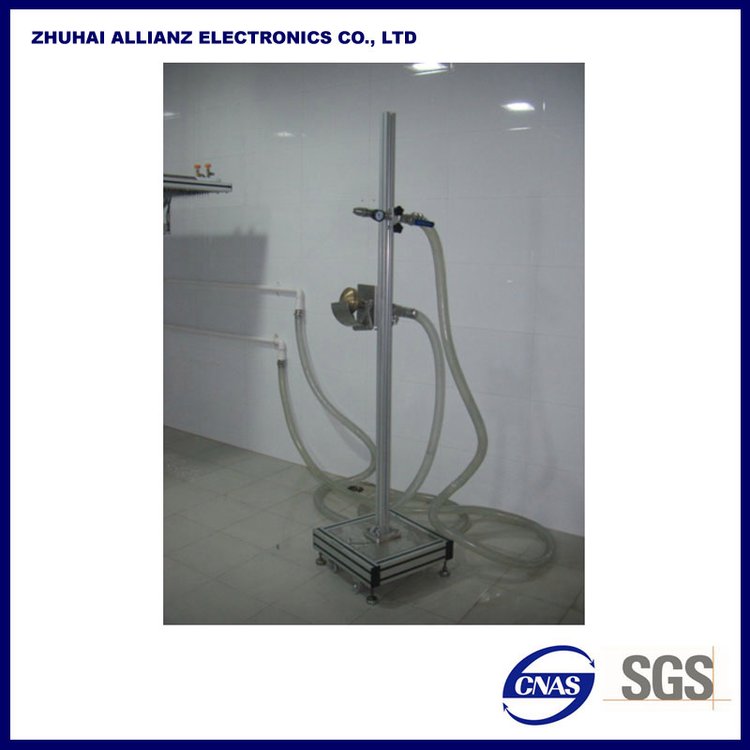

（4）手持喷水试验装置
1、 适用于进行产品的IPX5、IPX6测试。
2、 孔径：ф6.3mm（IPX5）、ф12.5mm（IPX6）。
3、 IPX5、IPX6喷嘴螺纹联接、快速更换。
4、 不锈钢材质。
5、 试验水流量：12.5±0.625L/min(IPX5)、100±5L/min(IPX6)，变频自动调节， 触摸屏上设定显示。
6、 试验时间：0-9999S(可设定)。
7、 喷嘴距外壳距离：2.5-3m(试验人员控制)。
8、 喷嘴固定架：升降高度可调，角度可调，方便固定喷嘴，无须人员手持操作。

（7）、可倾斜旋转载物台
1、转台直径：底部铝盘Ø650mm、上部不锈钢栅网盘约Ø600mm。
2、转台转速：1~5转／分钟可设定。
3、可倾斜角度：15度。
4、试验时转动角度：900停顿旋转，连续正反3600转动。
5、载物台不锈钢网管型式。
6、样品供电防水旋转插座。
7、可调伸缩管可调节高度： 900mm-1500mm。
8、机体材料：工业合金铝型材。
9、正反转控制、转动动作由控制柜控制。
10、驱动：步进电机＋涡轮减速机。
11、承载：100KG。
12、外形尺寸（LXDXH）：650X650X1500mm。

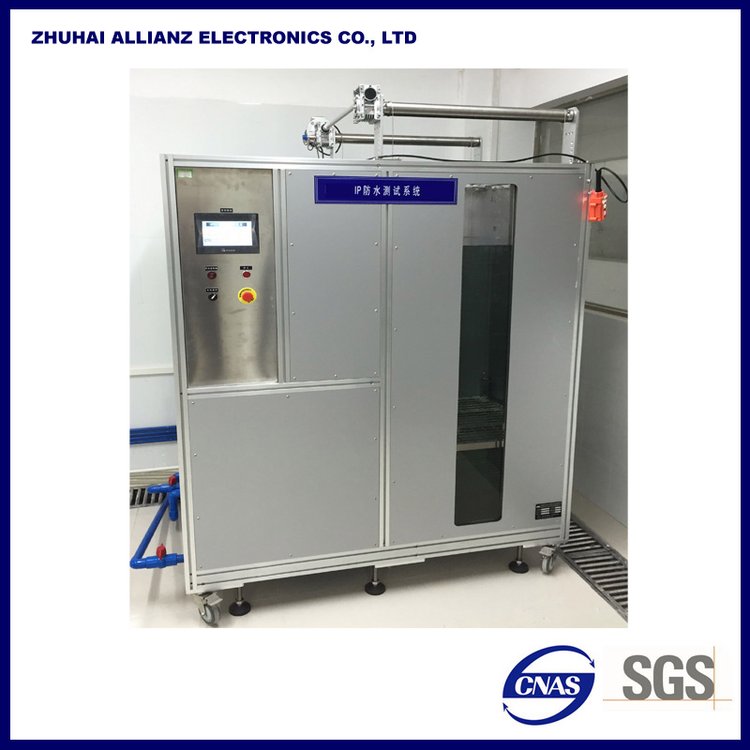

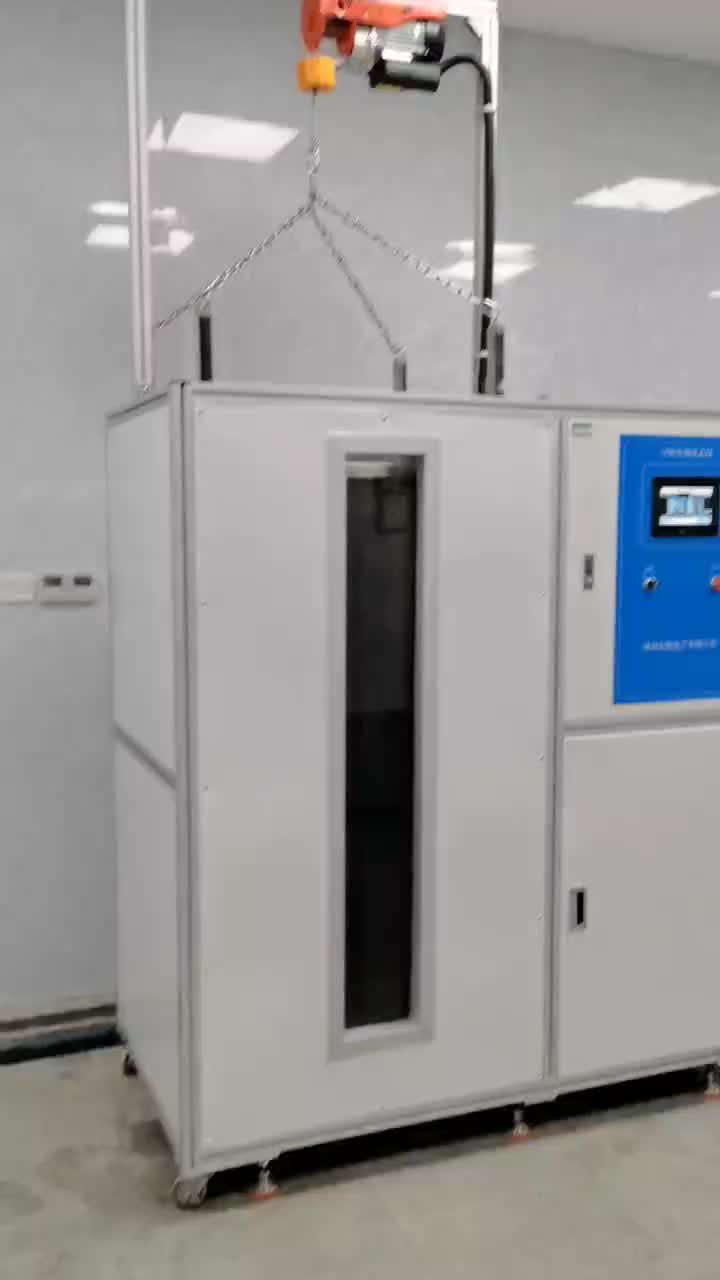

（8）、智能供水系统及控制系统
1、 流量控制：智能控制、可在控制柜选定及设置流量，流量计实时监测、变频器控制水泵转速（自IPX1-IPX8）。
2、 大流量供水水泵流量：0-133L/min（控制柜屏幕设定、控制器数字控制）。
3、 小流量供水水泵流量：0-33L/min（控制柜屏幕设定、控制器数字控制）。
4、 流量控制：供水口：多路，用于IPX1-IPX8供水。
5、 机体材料：工业合金铝型材。
6、 外形尺寸（LXDXH）：1450X750X1800mm。

（9）综合控制柜
1、控制：三菱PLC程序控制。
2、操作：威纶通7寸彩色触摸屏操作，中英文两种语言切换，也可通过网线连接网络，实现办公室电脑远程操作或监控，生成测试报告和流量曲线
3、控制功能：垂直滴雨动作控制、摆管淋雨动作控制、载物台动作控制、试验时间控制、针嘴吹气清洗控制、手持花洒头流量控制、手持喷头流量控制、样品通断电控制等功能。
4、样品电源模式：通电模式、断电模式、通断电切换模式。
5、保护功能：漏电保护、过载保护、短路保护、缺水保护。
6、电源：AC380V，50Hz，5KW。
