产品介绍

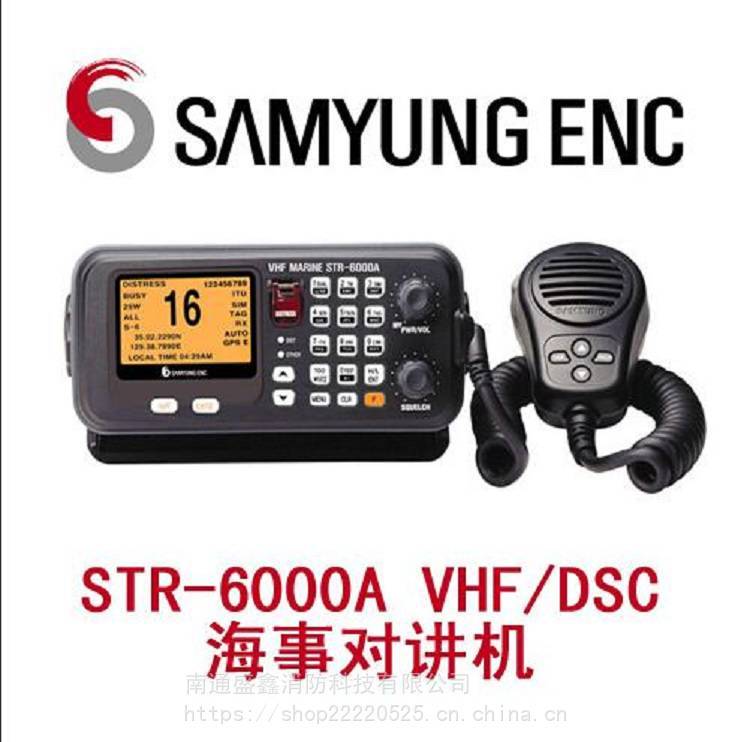

三荣 SAMYUNG ENC VHF-DSC甚高频无线电话

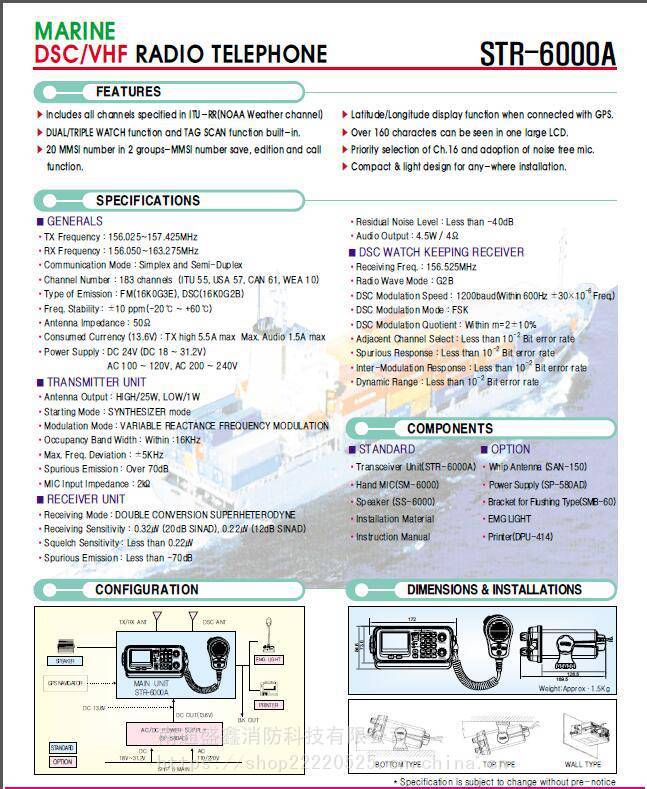

STR-6000A 总体指标

TX频率:156.015MHz～157.425MHz

RX频率:156.050MHz～163.275MHz

频道数:178

ITU频道:55

USA频道:53

CANADA频道:60

WEATHER 频道:10

调制方式:FM（16K0G3E）,DSC（16K0G2B）

频道间隔:25kHz

通信模式:单工和半双工

天线阻抗:50Ω（SO-239）

音频输出阻抗:4Ω

频率稳定度:±10 PPM（-20℃～＋60℃）

工作电压:13.6V DC±10（负端不下地）

工作电流:

TX High ：5.5A max

Maximum Audio:1.5A max

工作环境温度:-15℃～＋55℃

尺寸:85×172×170

重量:1.1kg

发射单元

输出功率(@13.8VDC):25W/1W(Low)

频偏:±5ppm以内

振荡器:频率合成

调制:可变阻抗频率调制

频偏:±5.0kHz

占用带宽:16kHz以内

MIC输入阻抗:2kΩ

音频响应:300Hz～3kHz 6dB/octave(＋1～-3dB)

寄生发射:小于70dB

邻频功率:小于-70dBc

音频谐波失真:小于10

残留调制(信噪比):40dB以上

接收单元

接收系统:双会话超外差

中频:1st 21.7MHz / 2nd 450kHz

本振频率:接收频率 - 21.7MHz

本振模式:频率合成器模式

灵敏度

32uV(20dB SINAD信号--噪声及失真比)

0.22uV(12dB SINAD)

音频响应:-6dB/octave

静噪灵敏度:0.22uV

同频抑制:-10dB～0dB

邻频选择性:70dB以上

寄生响应抑制:70dB以上

互调抑制:68dB以上

寄生发射:小于2nW(-56.9dBm)

噪声抑制:小于-40dB

音频输入功率(@13.8VDC:4.5W/4Ω(失真度: 小于10)

专用接收单元(值班接收)

工作频率:156.525MHz

工作模式:16K0G2B

接收系统:双会话超外差

中频:1st 10.70 MHz / 2nd 450 kHz

互调抑制:68dB以上

邻频选择:70dB以上

寄生响应抑制:70dB以上

寄生发射:小于2nW(-56.9dBm)

DSC调制速率:1200baud(±30ppm)

DSC调制方式:FSK

DSC调制比:m=2±10以内

标记频率:1300Hz±10Hz以内

空号频率:2100Hz±10Hz以内

有效灵敏度:误码率:小于0.01 in 0.25uv

DSC协议:ITU-R M.541-9 / ITU-R M.689-2

DSC协议:ITU-R M.493-11 class-A

DSC文件储存:

DISTRESS-相关信息接收:20

OTHERS-相关信息接收:20

发射DSC-相关信息:20
