TLF-470A雷达反射器 TG-470-I反射器 角反射器 折叠式雷达反射器

我厂生产的TLF-470A型号折叠式雷达反射器，，取得了CCS中国船级社上海分社、法国船级社的型式认可证书的生产厂家。

该产品包括一根金属材料的中心轴，在中心轴上、下两端套有四对轴套夹板环，每一对轴套夹板环上夹持固定有一片竖直安置的竖反射导电体，四片竖反射导电体通过上、下两端的定角环，其截面呈相互垂直的“十”字形，还有两片半圆形的横反射导电体，横反射导电体与竖反射导电体通过插槽插接在一起，两片横反射导电体即拼接成一个水平安置的圆形，而竖反射导电体就与横反射导电体共同构成八个三面直角反射空间。

其特点是反射性能好，安装方便，重量轻，体积小，可折叠，便于存放和携带，并具有抗老化的特性，使用可靠，寿命长。是专为救生艇、救生筏配套的属具，供海上遇险时救助使用，它能增强救生艇、筏对雷达电磁波的反射信号，使海上遇险漂流的艇，筏及其人员尽快获得搜救。

还适用于航行在国际水域和邻近沿海航区的所有小于100总吨的船舶，以防止海上碰撞事故。

此外，还可供石油、地质勘查及其野外作业人员使用。其性能符合国际海事组织IMOA384(x)、海安会MSC.164(78)决议的规定和化组合ISO 8729的技术要求。

一．TLF-470A型雷达反射器的性能符合海安会MSC.164(78)决议的规定和化组织ISO8729-1(2010)的技术要求。

二．规格

雷达回波面积 》40m2

反射器在至少总计 280o

水线以上低安装高度 》2m

适用温度范围 -30℃~60℃

角反射器边长 470mm

角反射器重量 0.6kg

支柱重量<1.1kg

包装后总重量<2kg

注：适合于频率9320~9500MHz(λ=3.2cm)

三．结构

1.支柱 2.角反射器 3.反射面

4.撑杆 5.中心座 6.伞弹簧

7.活动撑杆 8.拉环 9.张紧螺栓

10.连接夹头 11.夹头螺母 12.支柱上杆

13.连接弹簧销 14.支柱中杆 15.支柱下杆

16.连接法兰

四．安装说明

打开包装袋，取出角反射器和支柱（由2-3根杆子组成）。连接两杆（救生艇用）或三杆（救生筏用），使连接弹簧销卡牢。

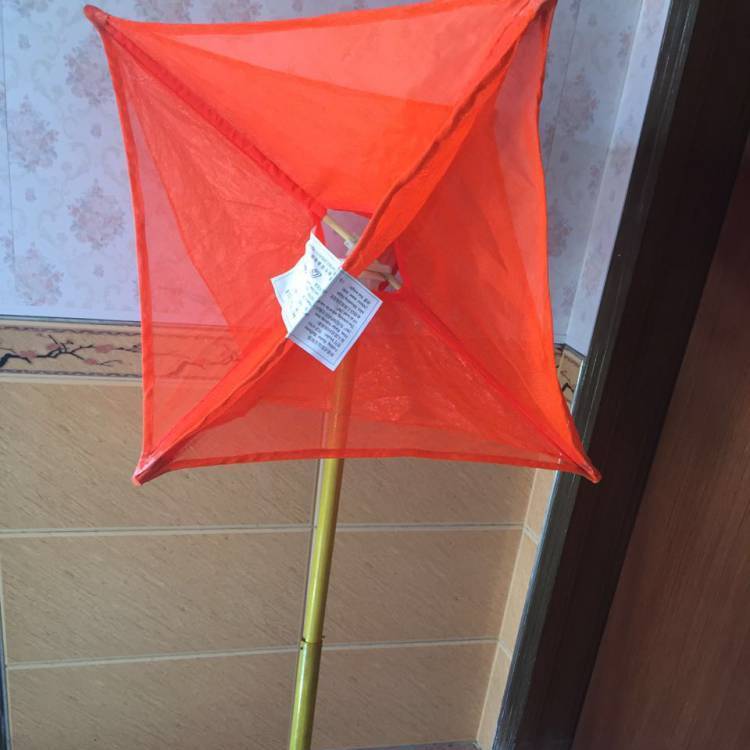

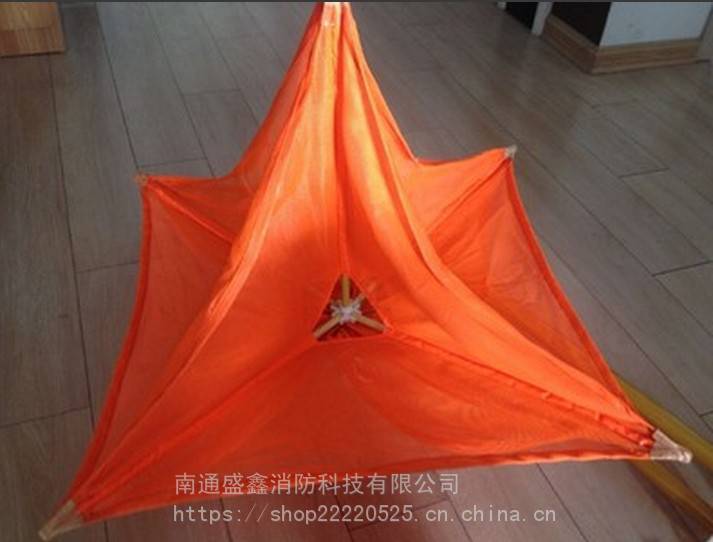

撑开角反射器，使伞弹簧弹出锁定，并旋紧张紧螺栓，以保持反射面的张力。

把角反射器装在支柱上，使连接夹头上的三条钩形槽卡住反射器中心处的三根较粗撑杆，并旋紧夹头螺母。

把支柱插入救生筏内的橡胶插座中，用绳带扎牢固定。

把支柱插入救生艇驾室顶部的固定孔中，旋紧缩紧螺母。
