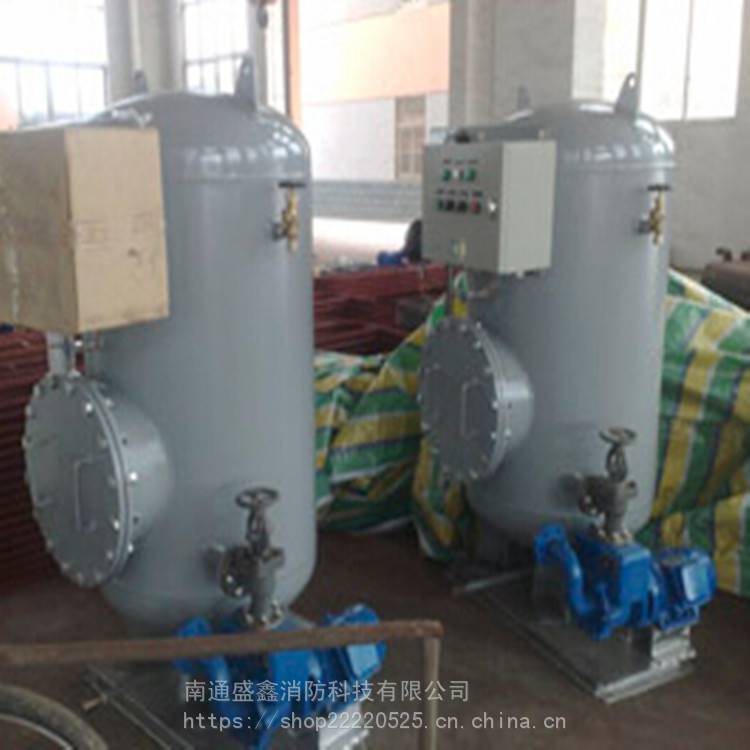

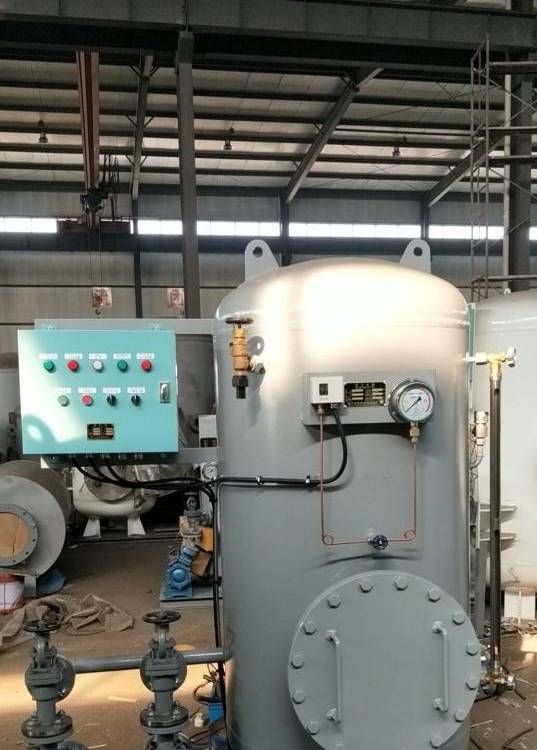

YLG型船舶压力水柜 船用压力水柜 电加热水柜 蒸汽加热水柜 组装式压力水柜

船舶压力水柜 船用压力水柜原理概述

本装置利用泵（水泵由船厂配套）入柜体内的压力水来压缩空气，从而使柜体内的水维持在适当的压力下，以供船上使用。

船舶压力水柜 船用压力水柜适用范围

本压力水柜适用于船舶上的供水（淡水、海水）系统。

船舶压力水柜 船用压力水柜主要技术参数

1.容积：    0.12-3.0m3

2.工作压力：0.6MPa

3.设计压力：0.7MPa

4.强度试验压力：1.05MPa

5.气密性试验压力：0.875MPa

5.安全阀起跳压力：0.63MPa

6.工作温度：0~45℃

7.设计温度：50℃

船舶压力水柜 船用压力水柜原理概述

本装置利用泵（水泵由船厂配套）入柜体内的压力水来压缩空气，从而使柜体内

的水维持在适当的压力下，以供船上使用。

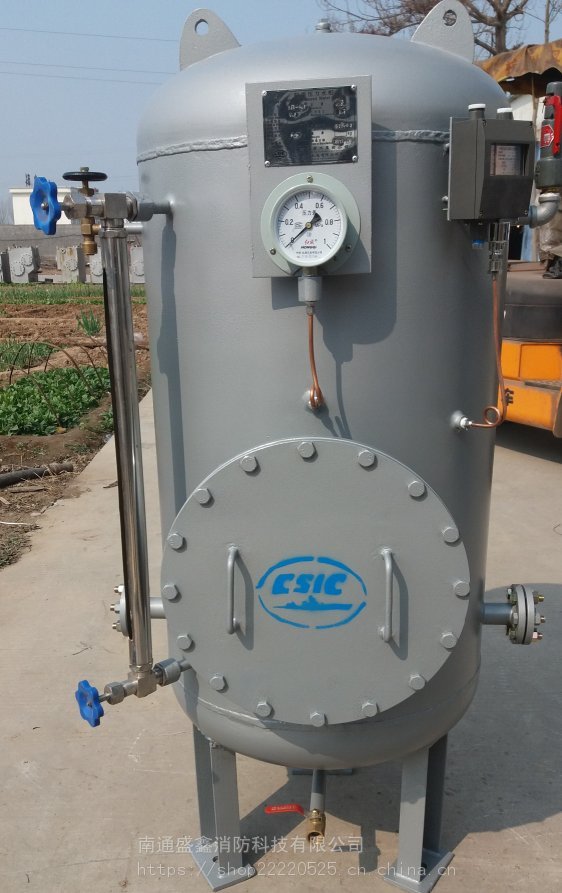

     液位计：显示柜内水位状况。

     压力表：显示柜内的压力。

     压力控制器：控制水泵的启停。当柜内压力低于0.4MPa时，水泵启动，将水注入柜体，直至压力至0.6MPa时停止。

     安全阀：当柜体内压力超出0.63MPa时，安全阀打开，释放柜体内压力。

     充气阀：向柜体内充入压缩空气。

     泄放阀：维护时排尽柜体内水
