日本船用内河雷达 古野1623，标准配置包括：显示单元、天线单元、天线电缆（10米, ）、电源线（3.5米）、配件和安装材料。

产品介绍

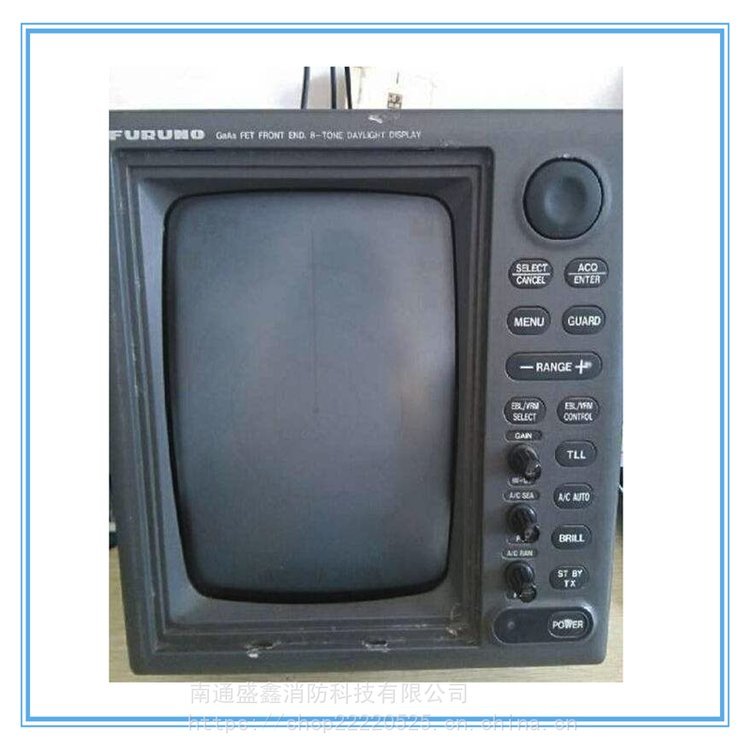

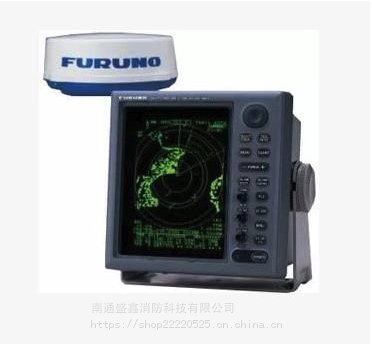

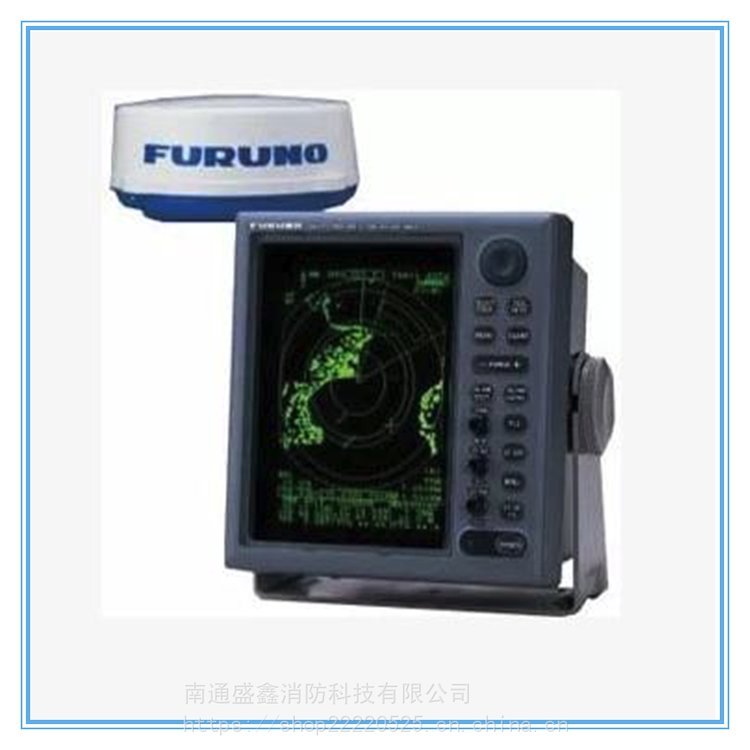

     FURUNO MODEL 1623 是高对比度LCD雷达，设计用具有2.2 kW 收发器和15 雷达罩，于游艇和小渔船。雷达回波以四个灰度显示在6银亮的LCD上。由于窄的脉冲长度和双IF带宽，雷达可提供海岸线和短距离目标的详细影像。防水显示适合驾驶桥楼的安装。

MODEL 1623 的标准功能包括EBL(电子方位线)、EVRM(电子可变距离距标)、TLL输出(目标经度和纬度)、光标L/L输入/输出、回波痕迹、警戒区域报警、雨干扰抑制、自动控制调谐和灵敏度。这些功能确保了目标探测和测距的性能。

操作员可从普通、偏离中心、缩放及值班员模式进行选择。在值班员模式中，当屏幕仅显示nav数据，天线停止而且发送关闭。雷达以的时间间隔(5、10或20分钟)唤醒，并操作一分钟。如果目标进入警戒区，响起声音报警，雷达进入普通操作模式，取消值班员模式。为目标离开警戒区也设置了报警。

当雷达连接上一个选配的GPS导航仪时，可以在高对比度的LCD屏幕上看到航路点。航路点以路点符号标示，容易识别和。

功能特点：

高对比度6″银亮LCD ;

13个距离量程，0.125～16 nm ;

可选的GPS/DGPS/WAAS导航仪，以路点符号显示航路点位置 ;

在值班员模式中8W低功耗 ;

反转视频功能，有效应用于夜间 ;

采用窄的脉冲长度和双IF带宽，提高短距离目标探测 ;

窗口缩放用于关闭区域的观察 ;

警戒区域报警(美国号码5032842) 。

技术参数：

天线：

类型：微带辐射器，封闭在 ?380 mm 雷达罩内 ;

波束宽度：Hor. 6.2°, Vert. 25°;

转速：

41 rpm (0.125 ～ 0.75 nm) ;

31 rpm (1 ～ 2 nm) ;

24 rpm (3 ～ 16 nm) ;

RF 收发器：

频率：9410±30 MHz(X波段);

脉冲持续时间/脉冲重复频率(PRR):

0.08 μs/3000 Hz (0.125 ～ 0.75 nm) ;

0.3 μs/1200 Hz (1 ～ 2 nm) ;

0.8 μs/600 Hz (3 ～ 16 nm) ;

峰值输出功率：标称 2.2 kW ;

IF 放大器：

IF: 60 MHz ;

带宽：15 MHz (0.125 ～ 0.75 nm), 5 MHz (1 ～ 16 nm) ;

显示：

显示单元：6单色LCD，4灰度色调，240 x 320像素，90 mm (W) x 120 mm(H) ;

精度：

距离：使用距离的 1% 或8米，取决于哪个更好 ;

方位：EBL精度±1°;

距离和距圈间隔：

距离：0.125、0.25、0.5、0.75、1、1.5、2、3、4、6、8、12、16 ;

环距(nm)：0.0625、0.125、0.25、0.5、1、2、3、4 ;

回声轨迹：

间隔：30秒、1分钟、3分钟、6分钟或连续的 ;

接口(NMEA 0183 格式)：

BWC、BWR、DBK、DBS、DBT、DPT、GGA、GLC、GLL、GTD、HDG、HDM、

HDT、MTW、MWV、RMA、RMB、RMC、VBW、VHW、VTG、XTE、ZDA ;

环境：

温度(IEC 60945检测)：

天线单元：-25℃ ～ +70℃ ;

显示单元：-15℃ ～ +55℃ ;

    　　防水性(IEC 60529检测)：

天线单元：IEC IPX6, CFR46 (USCG) ;

显示单元：IEC IPX5, CFR46 (USCG) ;

电源：

12 ～ 24V DC, 42W (), 8W (在值班员模式中) ;

115/230V AC (具有可选的整流器PR-62);

尺寸/重量：

天线单元：直径 380 mm ，高 215 mm ，4.6 kg ;

显示单元：221×232×111 mm ，1.3 kg 。

连接图：

undefined

标准配置包括：显示单元、天线单元、天线电缆(10米, )、电源线(3.5米)、配件和安装材料。
