用途；

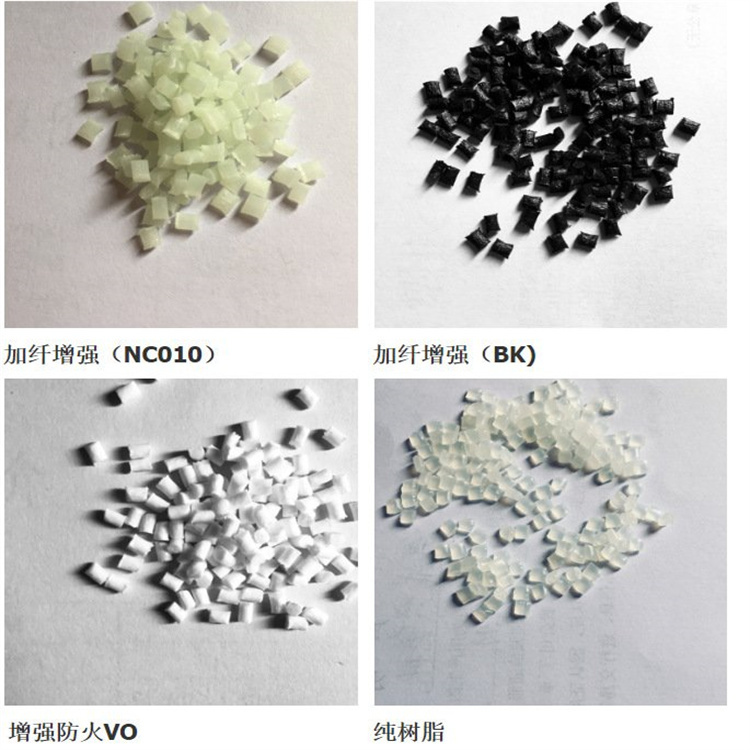

PA66纯树脂的收缩率偏大，介于1%-2%之间，外加它的粘度对温度的变化敏感，为了减小PA66的缩水率，一般加入一定比例的玻璃纤维就可以将收缩率降低至0.2%-1%，同时加入一定的玻璃纤维可以提高PA66的耐温、冲击强度、硬度、刚性，由于PA66和其他材料或者助剂相容性较高，导致市场出现了高抗冲（超韧）尼龙、增强尼龙、电镀尼龙、导电尼龙、阻燃尼龙，尼龙与其他聚合物共混物和合金等，在这个特性下又可以满足许多不同的特殊产品，广泛用于汽车零部件、机械制造、电子产品等，

3加工工艺；

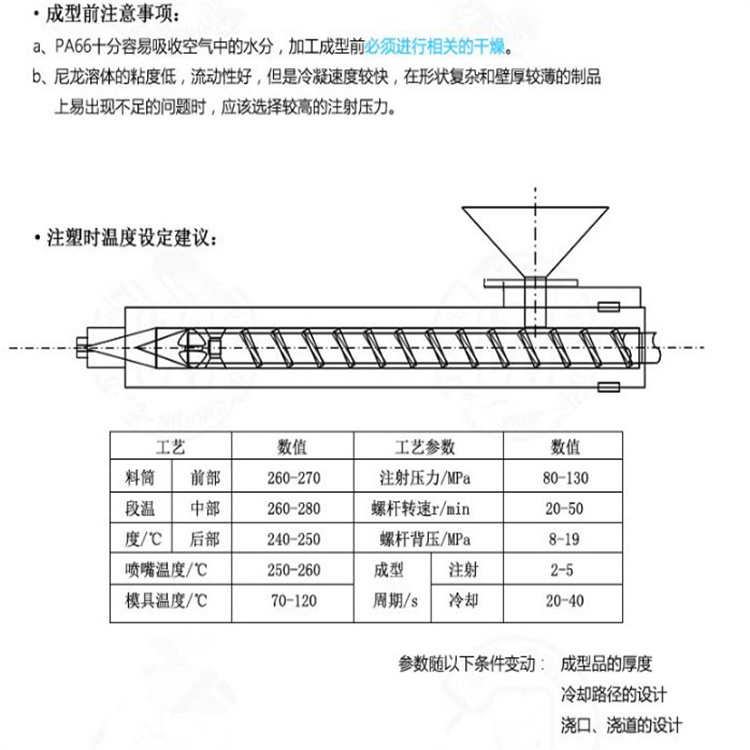

PA66塑料热性质熔点即结晶熔解时的温度，对结晶性高分子PA66塑料，显示清晰的熔点，根据采用的测试方法，熔点在259~267℃的范围内波动。通常采用差热分析法测出的PA66塑料的熔点为264℃。如果将体积膨胀系数显示极大值的温度当作熔点，则尼龙-66的熔点温度范围为246~263℃。接近理论熔解温度259℃。 PA66塑料的注塑特性干燥处理：如果加工前材料是密封的，那么就没有必要干燥。然而，如果储存容器被打开，那么建议在85℃的热空气中干燥处理。如果湿度大于0.2%，还需要进行105℃，12小时的
