进口带扳手微启式安全阀|进口带扳手泄压阀|进口空气安全泄压阀|进口安全阀品牌

品牌：美国威盾VTON

一、进口带扳手微启式安全阀产品概述

进口带扳手微启式安全阀, With enlighten type Micro open type safety valve, 是指带扳手，微启式结构的安全阀，对安全阀做定期开启试验时，应选用带提升扳手的安全阀。当介质压力达到开启压力的75%以上时，可利用提升扳手将阀瓣从阀座上略为提起，以检查安全阀开启的灵活性；

   美国威盾VTON带扳手微启式安全阀适用于工作温度≤200℃的水、空气、蒸气等介质的设备或管路上。不锈钢带扳手微启式安全阀适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。

二、进口带扳手微启式安全阀零件材料

NO	零件名称	材料	材料	材料
1	阀体	HT350	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	阀座	35	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti
3	调节圈	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	阀瓣	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
6	阀杆	2Cr13	2Cr13	1Cr18Ni9Ti
7	调整螺杆	45	2Cr13	1Cr18Ni9Ti
8	保护罩	ZG200-400	ZG200-400	1Cr18Ni9Ti
/	密封面材料	堆焊D507	堆焊Co基硬质合金

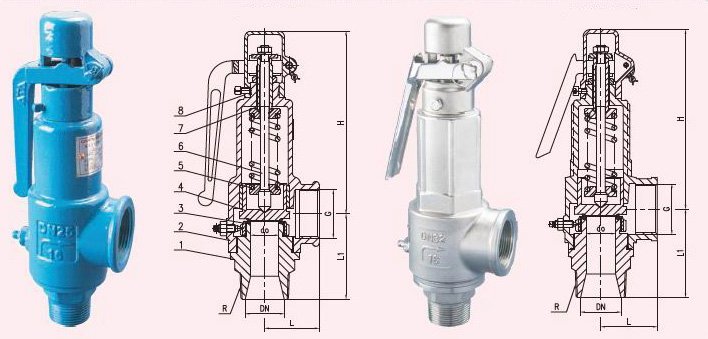

三、进口带扳手微启式安全阀外形连接尺寸

公称通径	尺寸
	do	Rc	L	L1	G	H
15	10	1/2"	40	65	1/2"	135
20	15	3/4"	45	70	3/4"	140
25	20	1"	45	76	1"	155
32	25	11/4"	55	85	11/4"	170
40	32	11/2"	55	85	11/2"	310
50	40	2"	67	100	2"	322
65	50	21/2"	76	112	21/2"	344
80	65	3"	110	135	3"	395

注：此外形尺寸为1.6Mpa压力安全阀，如需其他压力等级的尺寸图纸，请联系VTON各代理商。
