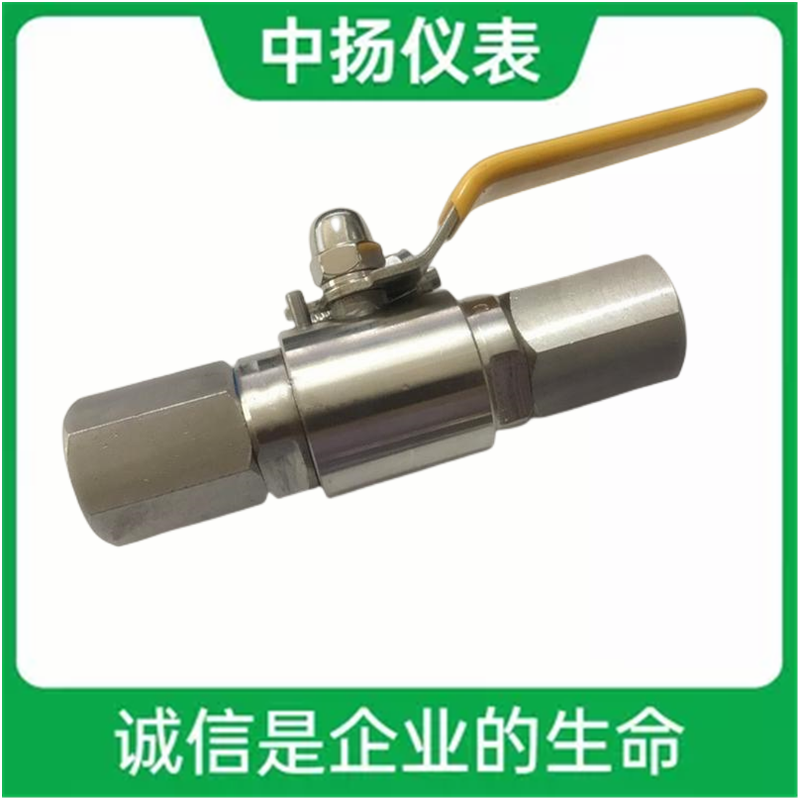

压力表球阀：主要性能规范及主要零件材料
型号 名称 公称压力(MPa) 度试
验压力 密封试
验压力 主要材料Parts material 适用温度（℃） e
阀体 阀座 球 阀杆 填料
QG·Y1 气源球阀 1.0
2.5 1.5PN 1.1PN H62 耐酸钢 聚四氟乙烯 常温
QY-1 气动管路球阀
QY-2
QY-3
QG·Y1 卡套式球阀 2.5
4.0
6.4 碳钢耐酸钢 耐酸钢 聚四氟乙烯 -20~200
QH J·Y1
QG·Y1 取压球阀
QH J·AY1

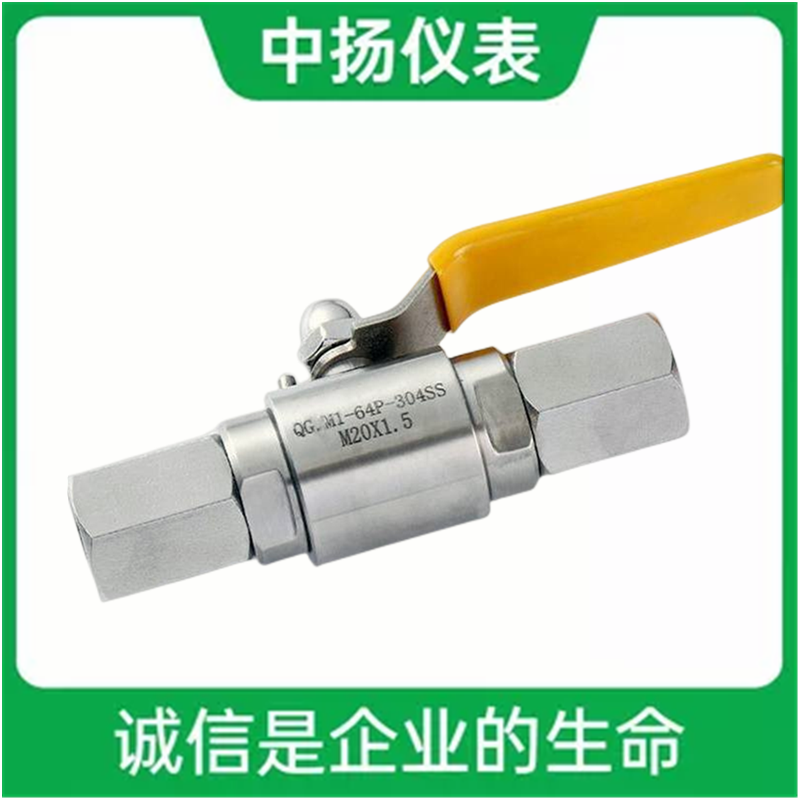

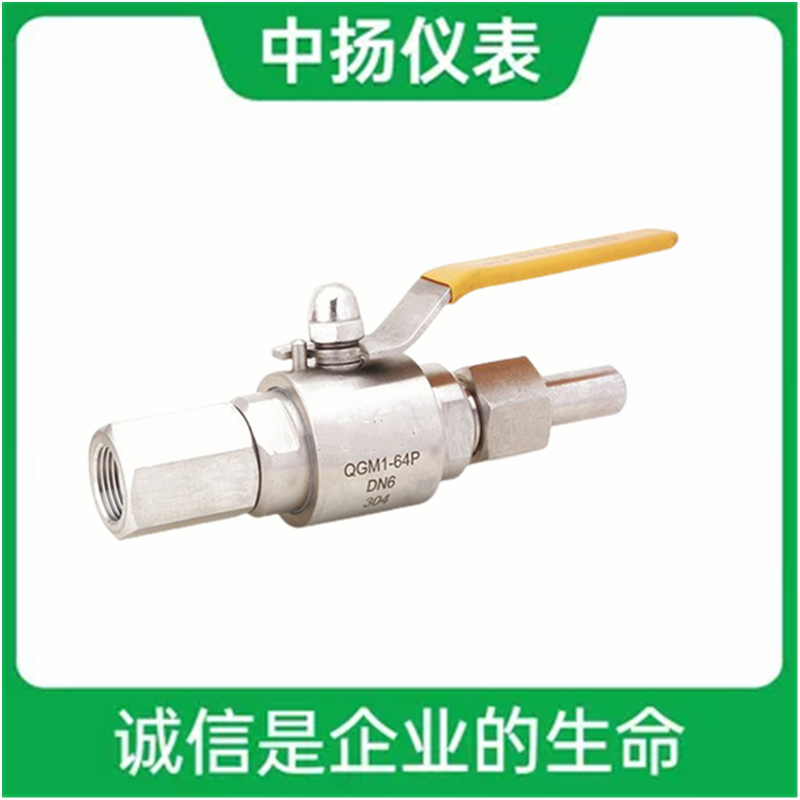

QG·M1 压力表球阀
QH J·M1
Q11SA 内螺纹球阀 柔性石墨 -40~150
Q91SA 异径球阀
主要尺寸

型号 名称 公称通径DN（mm） 配管通径Do（mm） 结构长度L（mm）
QG·Y1 气源球阀 1、6 6、8 90
QY-1 气动管路球阀 6、8、10 66、68、80
QY-2 气动管路球阀 6、8、10 65、66、67
QY-3 气动管路球阀 - 6、8、10 65、66、67
QG·Y1 卡套式球阀 10 12、14 130
QH J·Y1 卡套式球阀 10、15 12、14、18 130
QG·Y1 取压球阀 10 12、14 105
QH J·AY1 取压球阀 10、15 12、14、18 105
QG·M1 压力表球阀 10 - 145
QH J·M1 压力表球阀 3 - 145

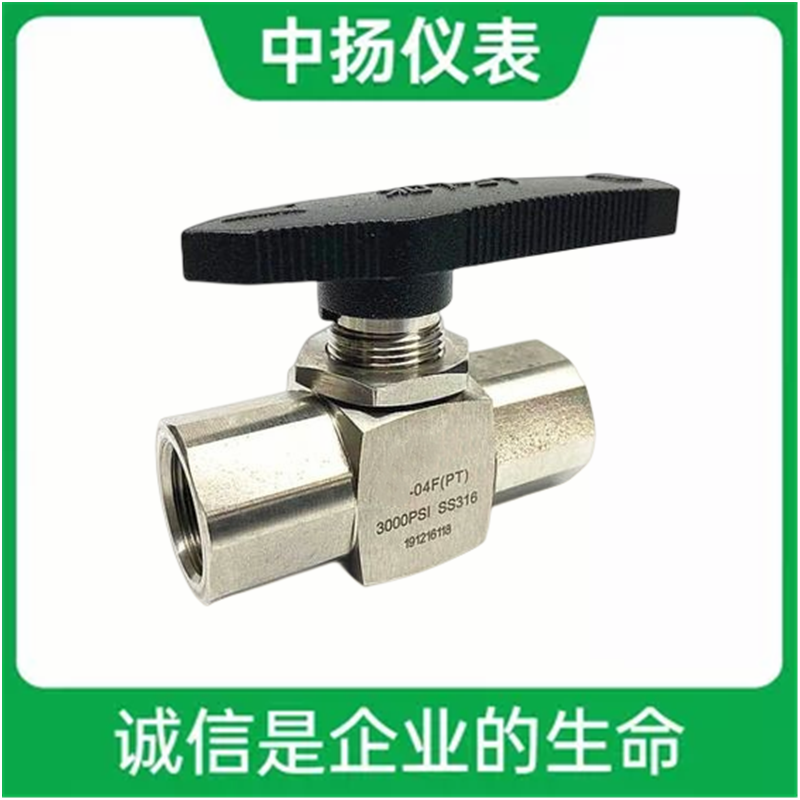

Q11SA 内螺纹球阀 10、15 - 68
Q91SA 异径球阀 10 14 100
