ZJHP-16B	ZJHP-16K	ZJHP-16C	ZJHP-16P	ZJHP-16R	ZJHP-16I
ZJHP-25B	ZJHP-25K	ZJHP-25C	ZJHP-25P	ZJHP-25R	ZJHP-25I
ZJHP-40B	ZJHP-40K	ZJHP-40C	ZJHP-40P	ZJHP-40R	ZJHP-40I
ZJHP-64B	ZJHP-64K	ZJHP-64C	ZJHP-64P	ZJHP-64R	ZJHP-64I

产品概述

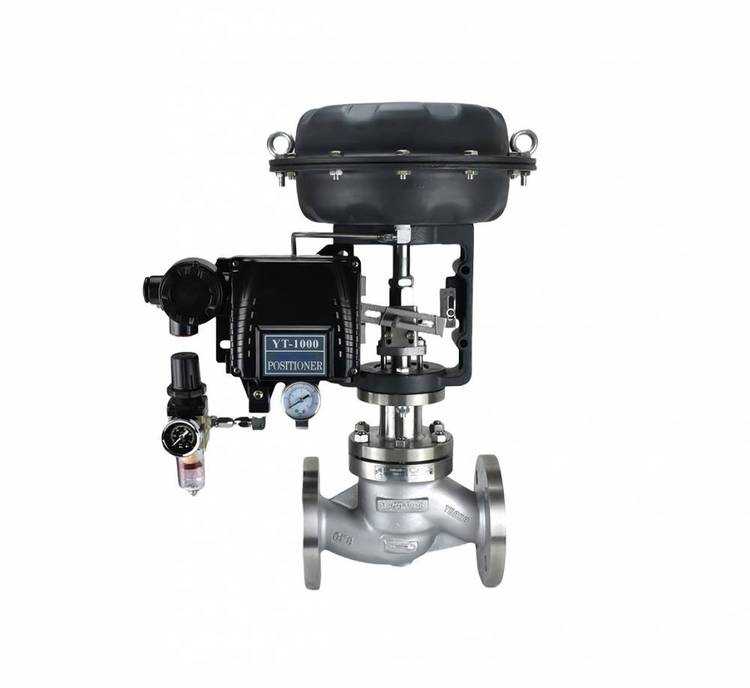

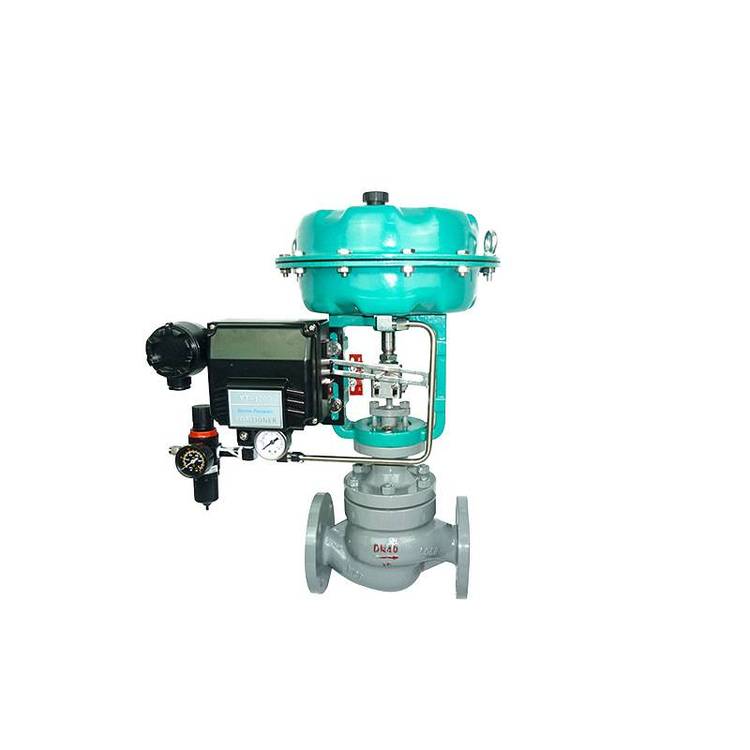

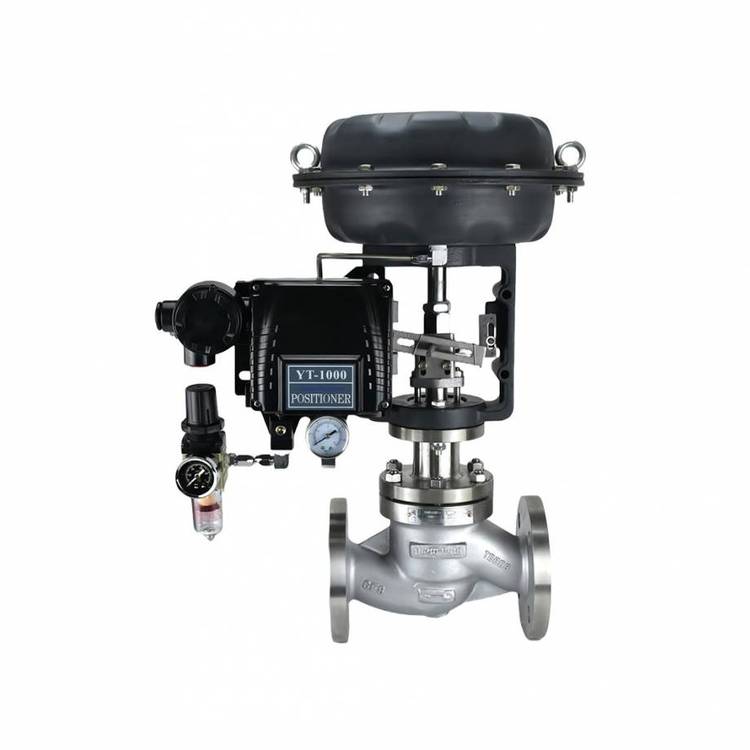

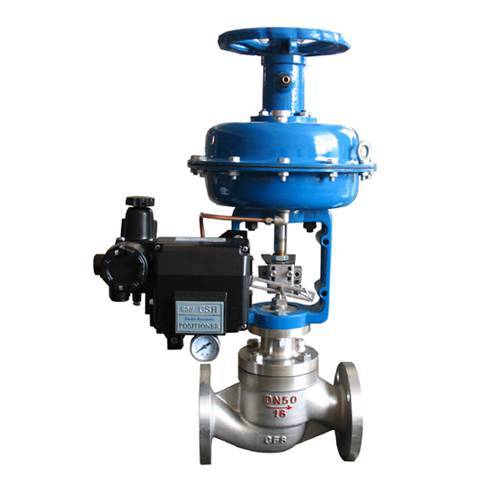

气动薄膜调节阀由多弹簧气动薄膜执行机构和低流阻精小型调节阀阀体组成，多弹簧执行机构高度低、重量轻、装备简便。气动薄膜调节阀阀体流道呈S流线型，具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点，可用于苛刻的工作条件。气动薄膜调节阀配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制。精小型气动调节阀广泛应用于精确

技术参数 （1）阀体参数

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数(KV)	单座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
额定流量系数(KV)	套筒	6.3	10	16	25	40	63	100	160	250	360	570	850	1180
允许压差(MPa)	单座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
允许压差(MPa)	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
额定行程(mm)		16			25		40			60			100
配用执行器型号		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56
阀体形式		直通铸造球型阀
公称压力		PN1.6、2.5、4.0、6.4、10.0
法兰标准		GB/T9113、 JB/T79、HG20594及其他标准
连接形式		法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式		标准型-17～+250℃、高温型+250～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
压盖型式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀体材料		铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、铸钢衬四氟(WCB+F46)
