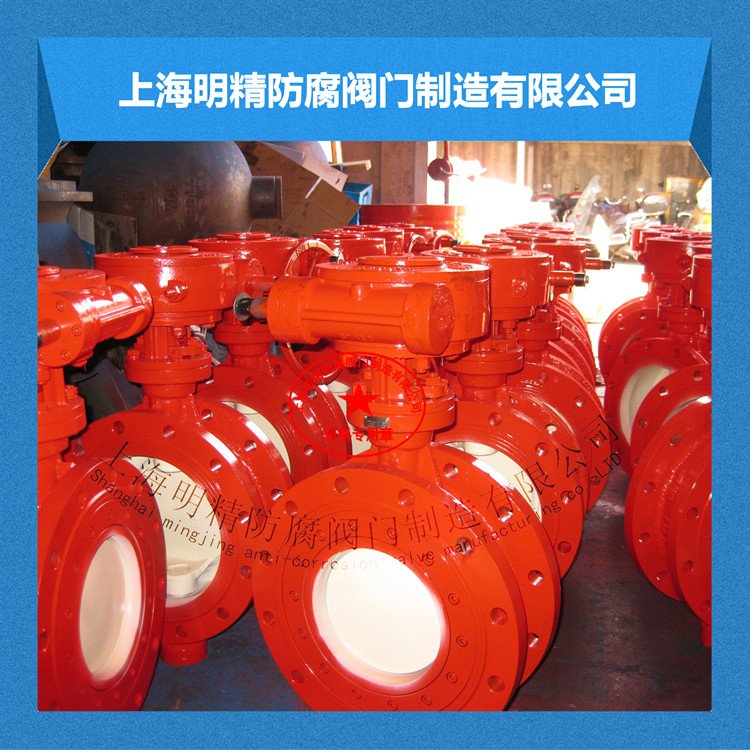

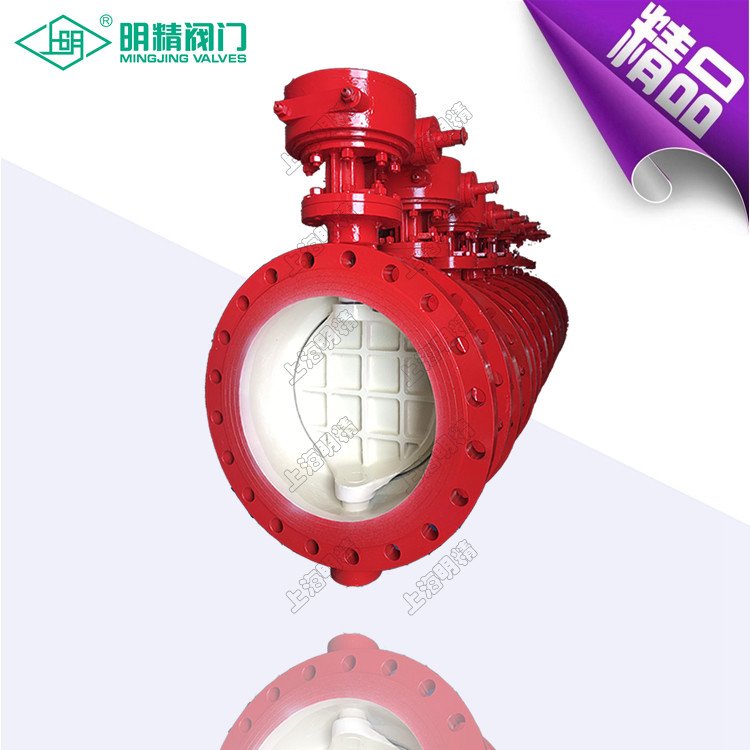

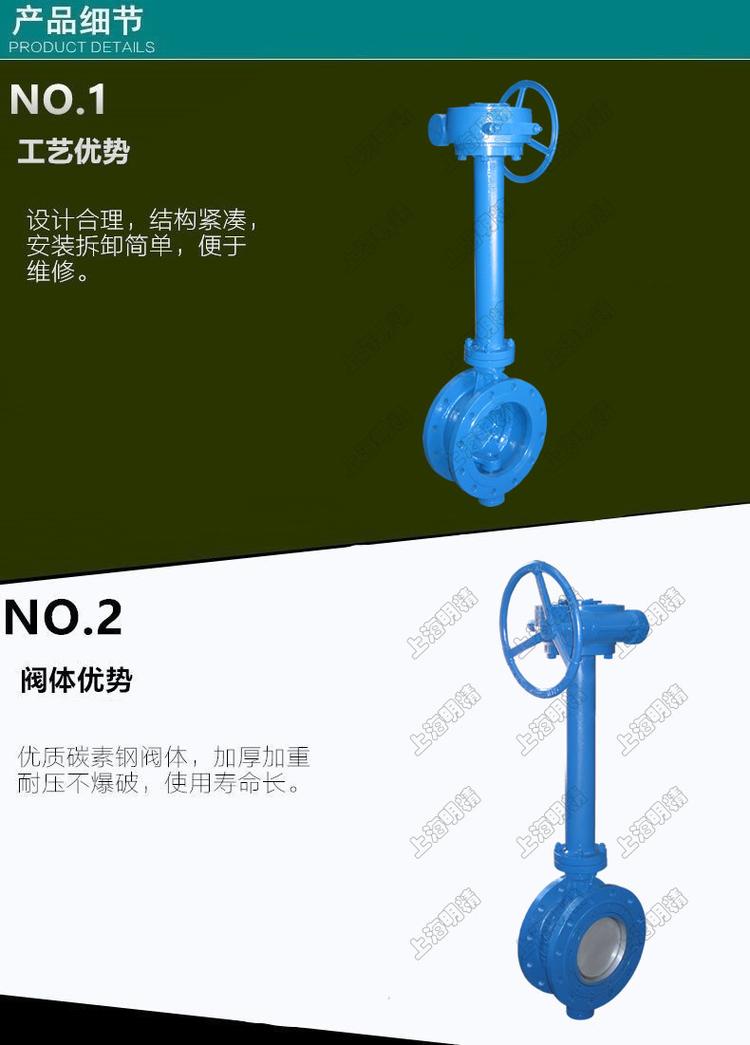

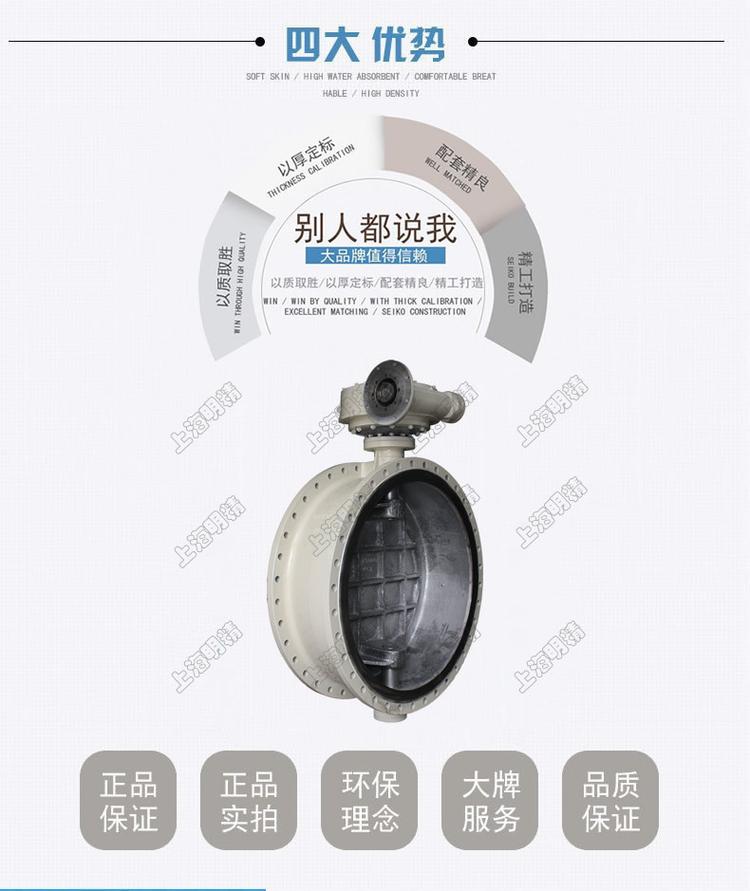

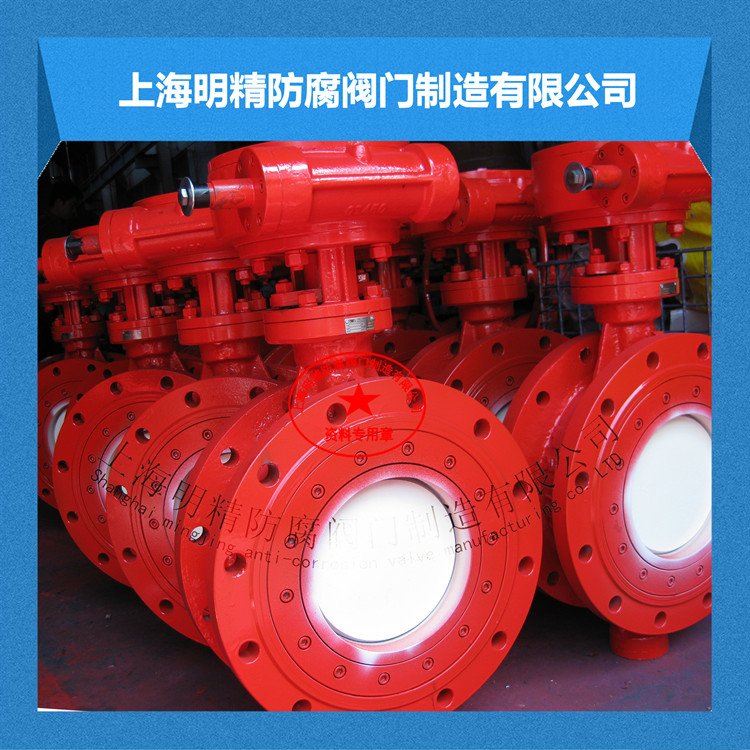

ZXQF3247HR-16C双向承压球面旋球阀硬密封旋转阀

  • 厂家直销双向硬碰硬旋球阀
  • 硬碰硬旋球阀
  • 电动旋球阀
  • 双向旋球阀
  • 电动开关型旋球阀
价格:
9100.0-151200.0元/台
品牌:上明
发货地:上海

上海明精防腐阀门制造有限公司

未认证
主营业务:
  • 产品介绍
  • 产品案例
  • 产品问问
  • 产品评论

产品介绍

  • 是否进口:
  • 数量:666
  • 公称直径:500
  • 公称压力:1.6,2.5,4.0,6.4MPa
  • 材质:碳钢、不锈钢、洛钼钢
  • 适用范围:水、污水、油
  • 产地:上海
  • 颜色:红色
  • 包装规格:木箱
  • 型号:GWXDF3204H/Y-16
  • 公称通经:DN50~DN3000
  • 连接方式:法兰、对焊
  • 驱动方式:手动、气动、电动
  • 适用介质:水、油、蒸汽、煤气、卸灰
















世界上Z精巧、性价比Z高的球阀 管网系统的大部分阀门,主要用来对介质进行截断与调节,这部分在整个系统中所占比重大、用量多,要求阀门经久耐用性价比高,同时应能在介质正向流时进行调节与载断,在压差变换或检修时又可以防止介质倒流,即拥有双向切断功能。日前双向流硬碰硬密封旋球阀,这部分阀在管网系统上,主要应用的有截止阀、闸阀、蝶阀以及球阀双向流硬碰硬密封旋球阀,硬碰硬密封旋球阀,硬碰硬旋球阀上海*生产

【详细说明】



一、产品概述与用途

世界上zui精巧、性价比zui高的球阀 管网系统的大部分阀门,主要用来对介质进行截断与调节,这部分阀门在整个系统中所占

比重大、用量多,要求阀门经久耐用性价比高,同时应能在介质正向流时进行调节与载断,在压差变换或检修时又可以防止介

质倒流,即拥有双向切断功能。日前,这部分阀在管网系统上,主要应用的有截止阀、闸阀、蝶阀以及球阀。截止阀和闸阀,

拥有良好的双向切断功能,密封性能与使用寿命都不错,均为阀门始祖之一,但截止阀受截门型结构的先天限制,外形大操作

力矩大,无法生产大口径,目前市场上zui大也只到DN400;闸阀则无调节功能,用以调节流量存在闸板脱落的重大危险,而大

口径闸阀同样以其庞大的外形和高度,在制造和运输中困难重重。蝶阀与闸阀相比有开闭时间短,操作力矩小,安装空间小和

重量轻等特性,部分分工采用蝶阀代替闸阀。但一直来,蝶阀的密封性能并未完全达到市场要求,除中线衬胶蝶阀能在一定压

力范围内可双向密封外,其他结构基本为单向流。中线结构受橡胶限制不能普及。经过改进,市场上出现有不锈钢弹性片结构

的双向蝶阀,但其价格高昂。目前主要应用于石油、天然气、煤气等介质较为重要的管线,在一般管网,特别是水系统应用极

少。双向流硬碰硬密封旋球阀,硬碰硬密封旋球阀,硬碰硬旋球阀上海明精*生产

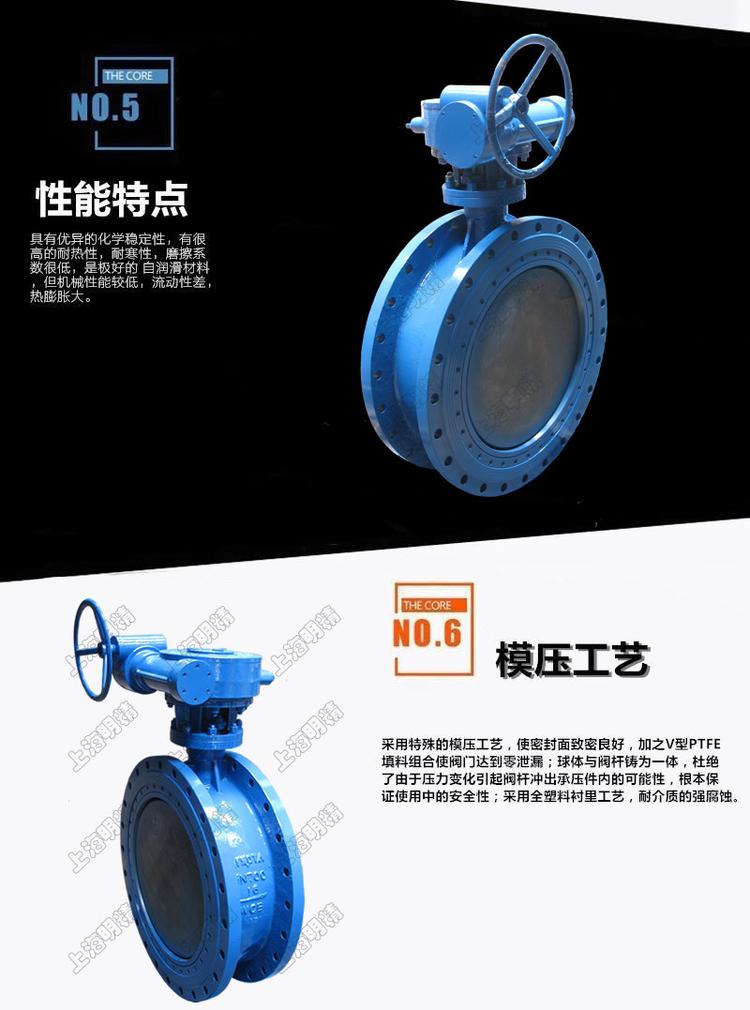

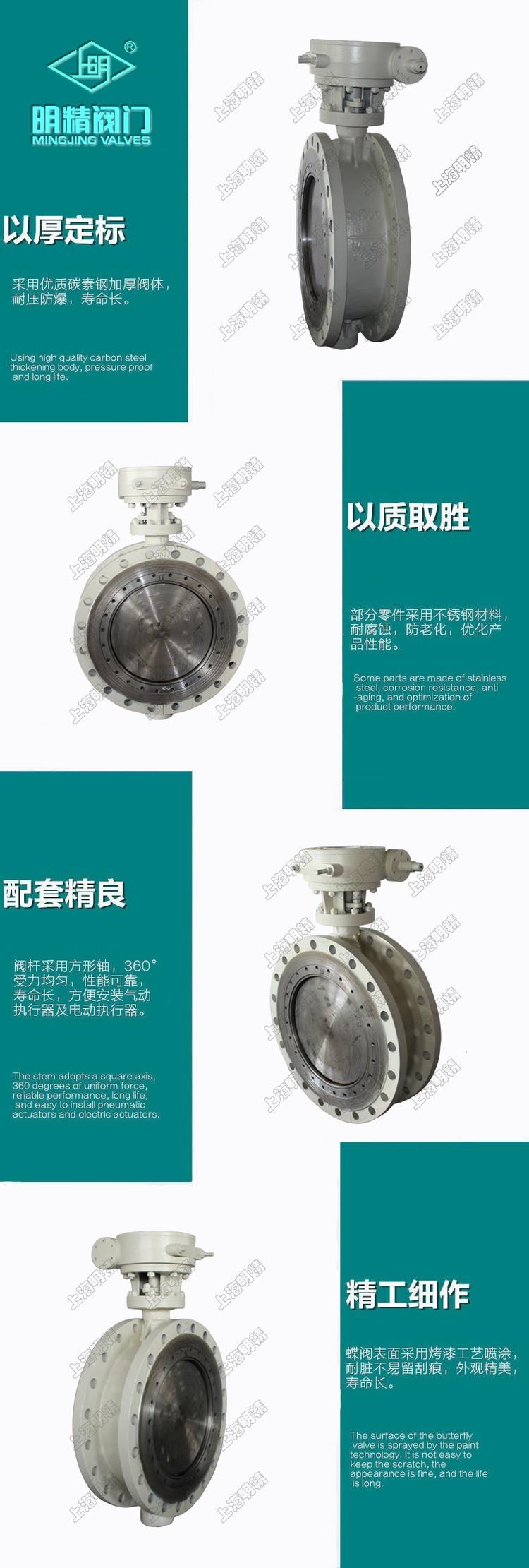

双向流硬碰硬密封旋球阀是上海明精阀门有限公司多年来在阀门设计制造、使用维护的经验积累上根据市场需求开发出来的产品。

该阀不但能在正向压力下可靠地截断,在反向压力或反向压力远大于正向压力时同样能可靠地密封。该阀密封采用半球阀的结构和原理,

外形采用蝶式结构,从而具有:体积小、重量轻的特征;并具有:双向硬密封、密封摩擦小、经久耐用、启闭轻便等性能,因此,性价比

远高于半球阀。该阀门的成功开发与运用,是阀门行业的一次重大技术革新。广泛应用于水泵出口端、管网系统、回收水系统、高位水槽、

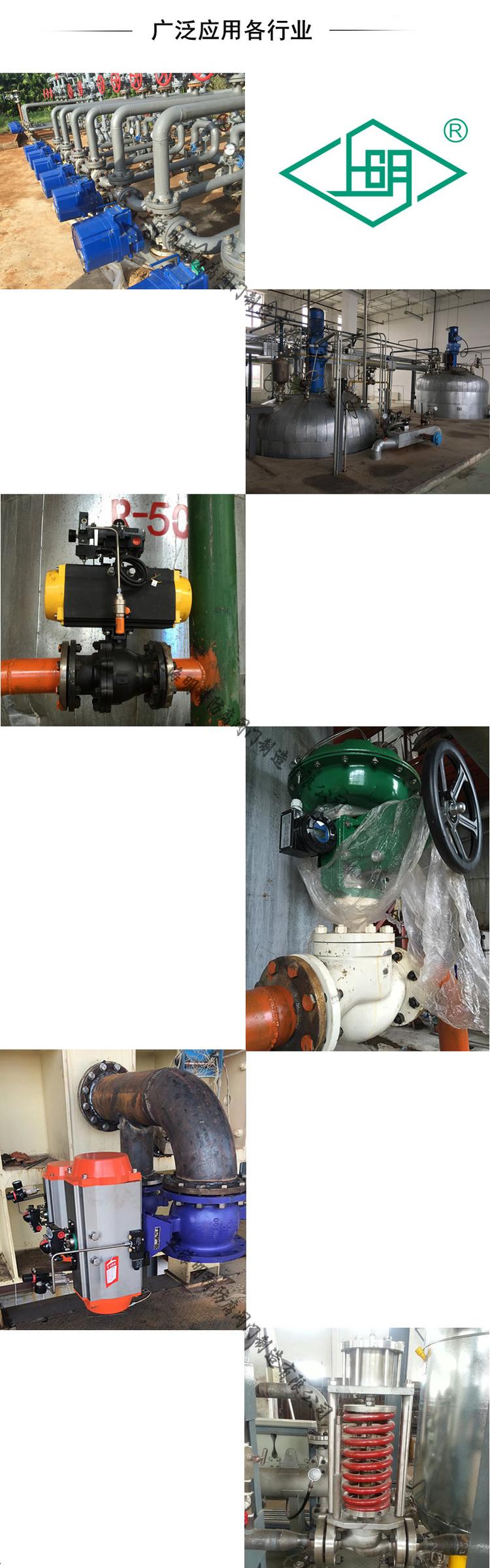

易水淹的污水系统、防倒流系统等需双向密封的场合,可用于冶金、矿山、石化、化工、电力、环保、市政等行业作为管路启闭和调节使用。

在双向流系统中该阀门一台相当于两台普通单向密封阀门。

二、主要类型和工作原理

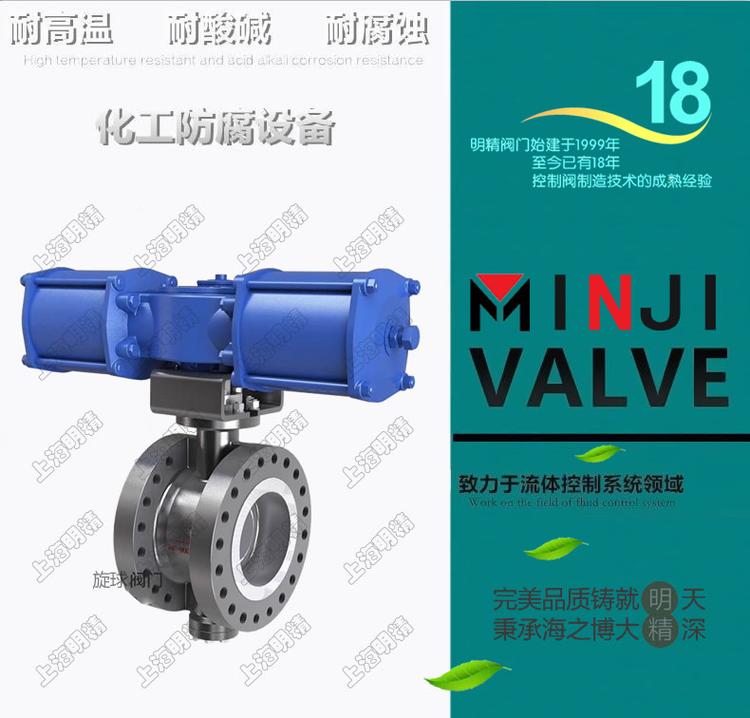

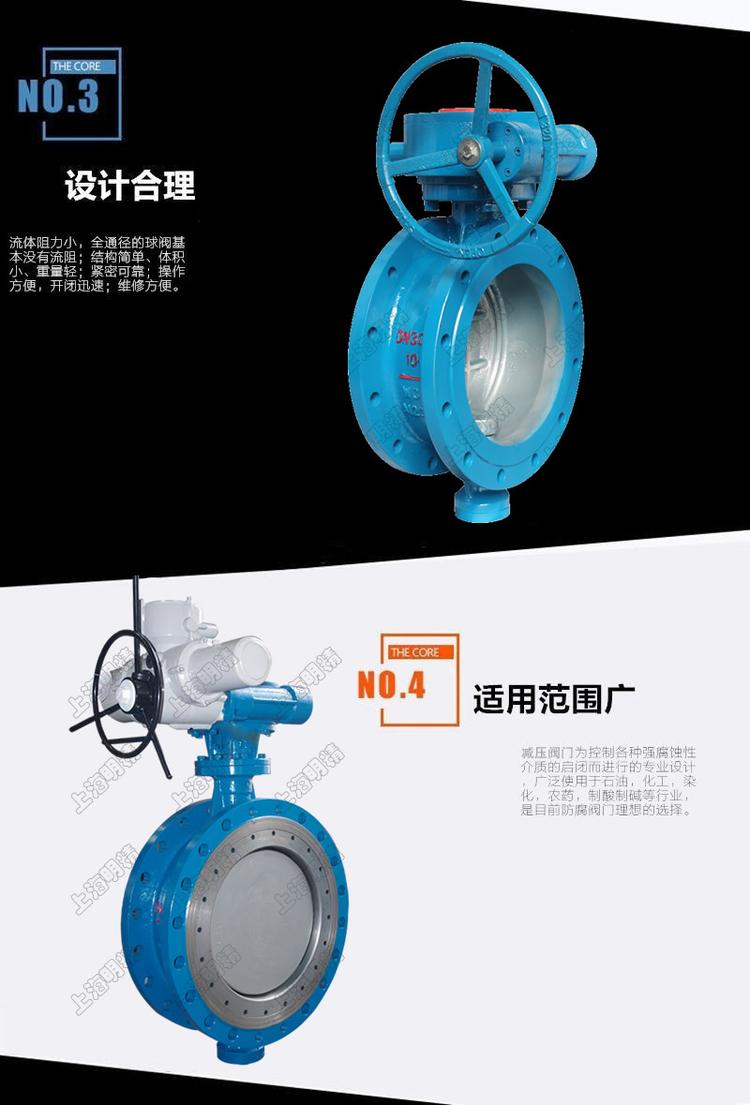

1、主要类型:本阀门的主要类型有:蜗轮蜗杆、电动、气动、液动、其中气动阀门和液动阀门适合于有压力气源和压力液源的场合。

2、工作原理:双向流阀门的zui主要功能是既能在正向压力时密封良好,在反向压力或反向压力大于正向压力时也能密封良好。当正向压力作用时,

介质压力推动阀板向前移动,阀杆变形,阀板密封面紧贴阀座密封面传递压力,将阀座推向阀体台阶,使之密封良好。当反向压力作用时,

介质压力推动阀板向后移动,阀杆变形,介质压力同时推动阀座向后移动,阀座密封面紧贴阀板密封面传递压力,使之密封良好。

型号说明:

 双向流硬碰硬密封旋球阀,硬碰硬密封旋球阀,硬碰硬旋球阀上海明精*生产

驱动方式:

代号

3

6

7

9

驱动方式

蜗轮蜗杆

气动

液动

电动

连接型式:


代号

4

连接型式

法兰

密封面材料


代号

  H

R

Y

密封面材料

马氏体不锈钢

奥氏体不锈钢

硬质合金

公称压力


代号

6

10

16

25

40

公称压力(MPa)

0.6

1.0

1.6

2.5

4.0

壳体材料


代号

Z

Q

C

I

P

R

材料


铸铁

球墨铸铁

WCB

1Cr5Mo、ZG1Cr5Mo

1Cr18Ni9Ti
ZG1Cr18Ni9Ti

1Cr18Ni12MoTi、
ZG1Cr18Ni12MoTi

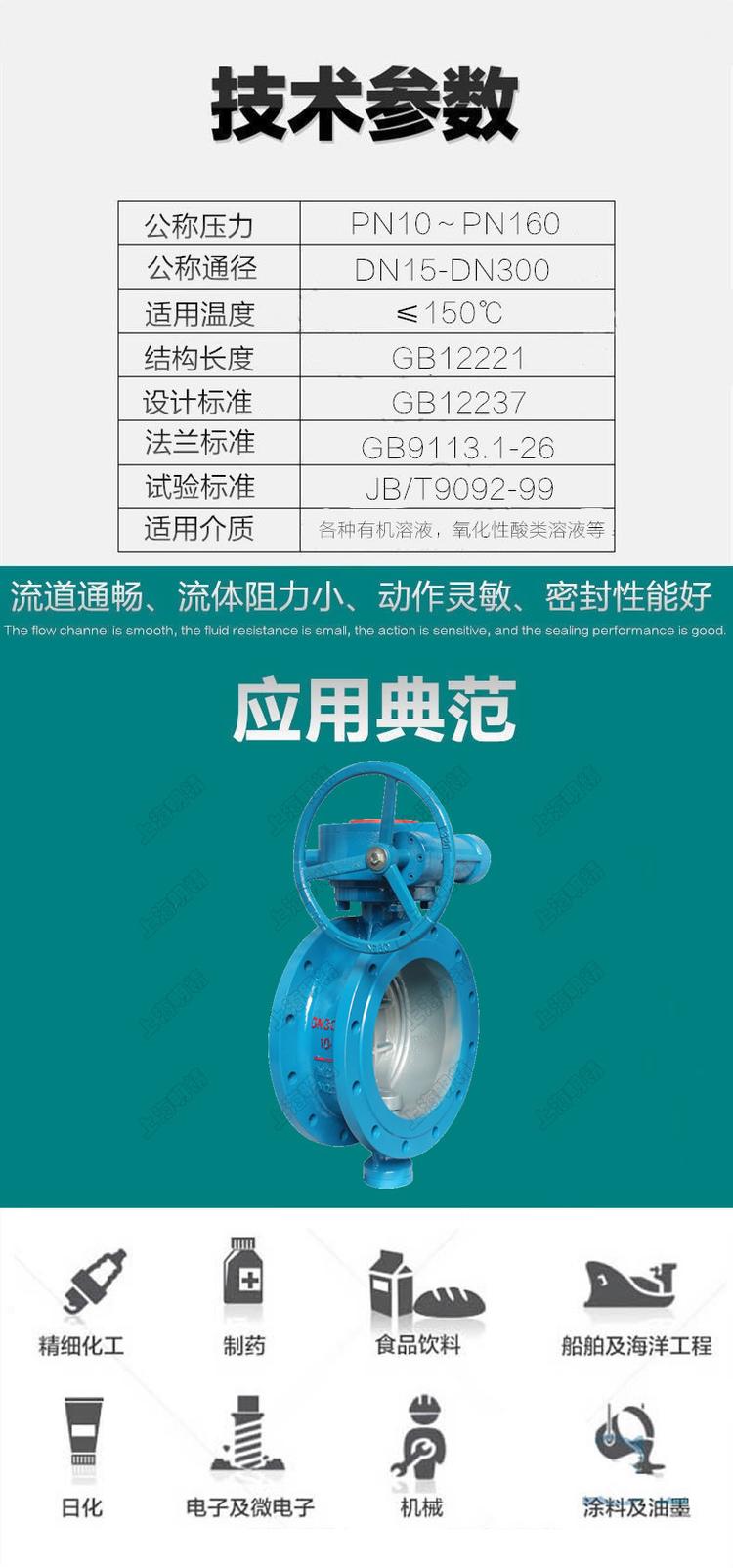

三、技术性能规范


公称通径(mm)

公称压力(MPa)

试验压力(MPa)

适用温
度(℃)

适用
介质

壳体强度试验

正向密封试验

反向密封试验

DN50~500

1.0

1.5

1.1

1.1

未注明为80℃以下, 可生产200℃ 以下

清水、污水、油品等





四、主要用途

凡水泵出口端、管网系统、回收系统、高位水槽、易水淹的污水系统、防倒流系统的所有阀门须用双向阀门,本阀门广泛用于冶金、

矿山、石化、化工、电力、环保、市政等行业和部门的管路启闭、调节。

双向流硬碰硬密封旋球阀,硬碰硬密封旋球阀,硬碰硬旋球阀上海明精*生产

技术性能规范



公称通径

(mm)



公称压力

(Mpa)

试验压力(Mpa)



适用温度

(℃)





适用

介质

壳体强度

试验

正向密

封试验

反向密封试验



DN50

~3000

mm

0.6

0.9

0.66

0.66



未注明为0~80℃可生产0~200℃



清水、

污水、

油品等

1.0

1.5

1.1

1.1

1.6

2.4

1.76

1.76

2.5

3.75

2.76

2.76

4.0

6.0

4.4

4.4

主要设计制造标准

标准内容

标准号

标准名称



法兰标准

GB/T9113-2000

整体钢制管法兰

GB/T17241.6-1998

整体铸铁管法兰

结构长度标准

GB/T1221-2005

金属阀门结构长度



压力试验标准

GB/T13927-1992

通用阀门压力试验

JB/T9092-1999

阀门的试验检验



结构设计标准

GB/T12237-1989

通用阀门法兰和对焊连接钢制球阀

GB/T12238-1989

通用阀门法兰和对夹连接蝶阀

使用材料标准

GB/T12226-1989

通用阀门灰铸铁件技术条件

GB/12227-1989

通用阀门球墨铸铁技术条件

GB/T12229-1989

通用阀门碳素铸件技术条件

GB/T12230-1989

通用阀门奥式体钢铸件技术条件

主要零件材料

零部件名称

材料名称或代号

阀体

灰铸铁、球墨铸铁、WCB、碳钢

阀板

WCB、Q235、不锈钢

阀杆

不锈钢

阀座

WCB、Q235、不锈钢

主要类型及工作原理

主要类型:本阀门的主要类型有手动、蜗轮蜗杆、电动、气动、液动、其中气动阀门和液动阀门适合于压力气源和压力液源的场合。

驱动方式

手动

蜗杆

液动

电动

气动

型号

GDF207

GDF3207

GDF7207

GDF9207

GDF6207

型号

GDF204

GDF3204

GDF7204

GDF9204

GDF6204

工作原理:阀芯的密封面为三次曲面,阀座的密封面为1次圆锥面。在密封点处,阀座面实际上是阀芯三次曲面的切面(见图),

因而其结合十分完美。有适应(中心自动定位重合)和补偿磨损功能

因为转动中心偏离阀芯几何中心就有阀芯打开时阀芯实体不断向后退、向内缩、阀芯关闭时阀芯实体不断前进、向外胀的实际效果,

其功能相当于半球阀、闸阀、截止阀、蝶阀的综合。(见图)

打开各不同角度变化图:

双向流阀门的zui主要功能是既能在正向压力时密封良好,在反向压力或反向压力大于正向压力时也能密封良好。当正向压力作用时,

介质压力推动阀板向前移动,阀杆变形,阀板密封面紧贴阀座密封面传递压力,将阀座推向阀体台阶,使之密封良好。当反向压力作用时,

介质压力推动阀板向后移动,阀杆变形,介质压力同时推动阀座密封面紧贴阀板密封面传递压力,将阀座推向阀杆极限变形位置,

使之密封良好。双向流硬碰硬密封旋球阀,硬碰硬密封旋球阀,硬碰硬旋球阀上海明精*生产
