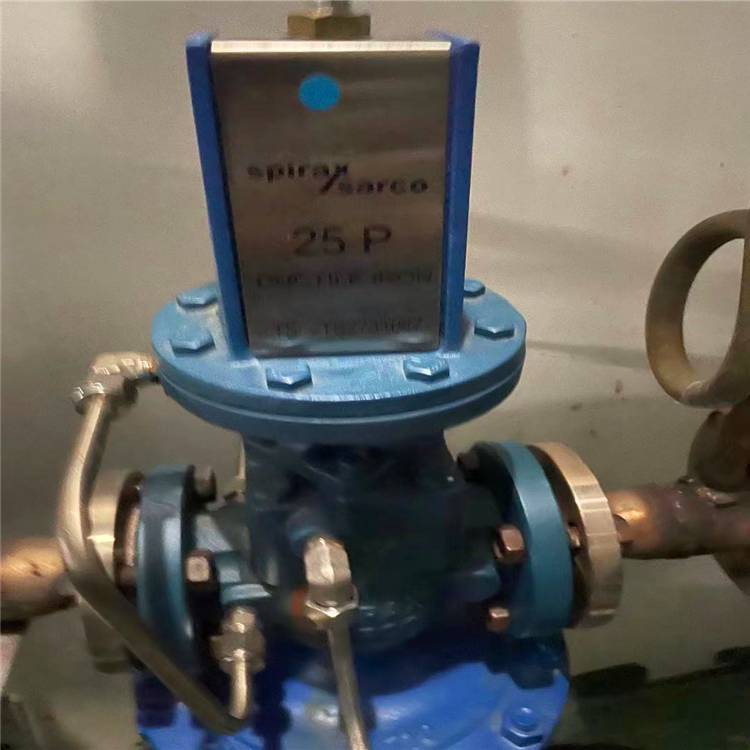

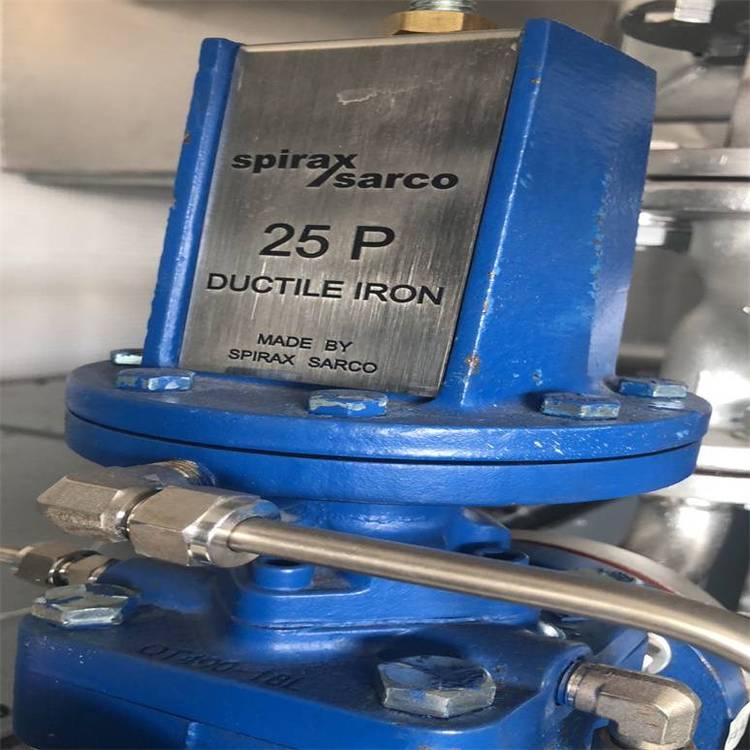

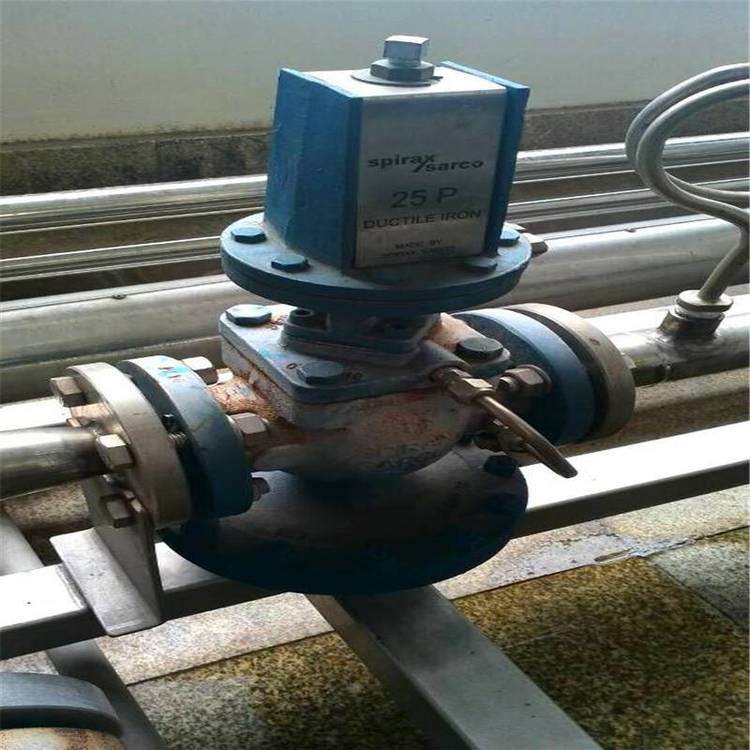

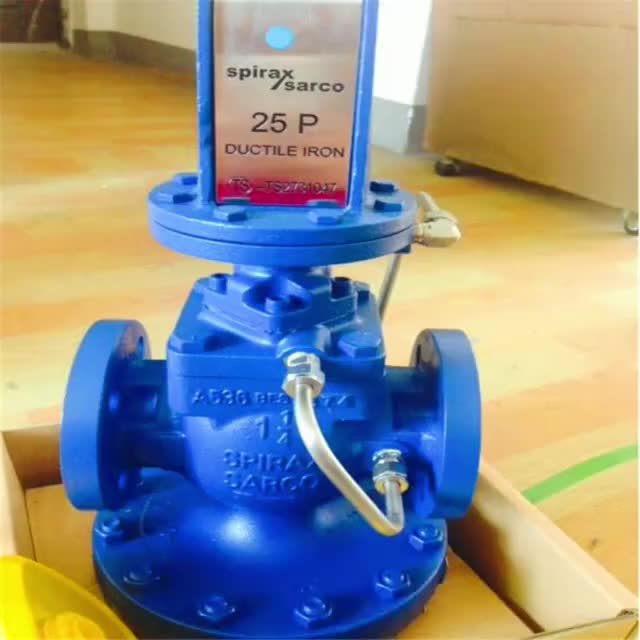

25P斯派莎克带外部取压管导阀型隔膜式减压阀 25P斯派莎克蒸汽减压阀 结构特点和用处：

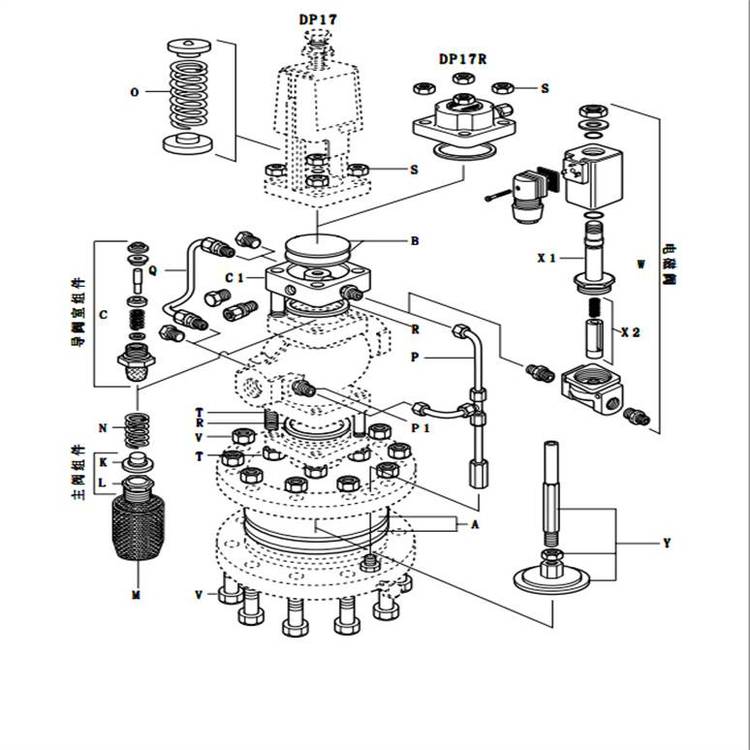

　　DP17/DP17G导阀型隔膜式减压阀在普通减压阀的基础上做了很大的改进。膜片采用了新型材料，并大大加工了工作面积，因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片，来调节主阀的开度，确保下游压力的稳定。本产品的另一个突出的特点为：同一个阀体上可安装和互换多个导阀在稳压的同时，实现温度控制、上游压力的控制、远程的开关控制等。 减压阀

江苏，简称“苏”，省会南京。位于中国大陆东部沿海中心，介于东经116°18′～121°57′，北纬30°45′～35°20′之间。公元1667年因江南布政使司东西分置而建省。省名为“江宁府”与“苏州府”合称之简称。
江苏省际陆地边界线3383公里，面积10.26万平方公里，占全国的1.06%，人均国土面积在全国各省区中最少。[1]江苏地形以平原为主，平原面积达7万多平方公里，占江苏面积的70%以上，比例居中国各省首位。江苏常住人口7920万人，居中国第5位。2013年江苏13市GDP全部进入中国前100名

25P斯派莎克带外部取压管导阀型隔膜式减压阀

上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,波纹管减压阀,活塞式减压阀,蒸汽减压阀,先导式减压阀,比例减压阀)、安全阀、保温阀、低温阀、球阀、截止阀、闸阀、止回阀、蝶阀、过滤器、放料阀、隔膜阀、旋塞阀、柱塞阀、平衡阀、调节阀、疏水阀、管夹阀、排污阀、排气阀、排泥阀、气动阀门、电动阀门、高压阀门、中压阀门、低压阀门、水力控制阀、真空阀门、衬胶阀门、衬氟阀门。同时，公司可按照客户的要求进行非标产品的设计、制造、加工。始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。公司配有车、刨、磨、铣、钻、焊、自动喷涂等机械设备二百六十余台套，并配有材料分析、理化X线及超声波探伤仪等专业检测设备八十余台套，同时设有阀门研发中心、控制阀测控中心、阀门质量检测中心。上海申弘阀门有限公司是集阀门的研发生产、销售及技术服务于一体的流体控制企业，其产品和服务在化工、石化、石油、液化气、造纸、采矿、电力、食品、制药、冶金、轻工、楼宇、市政工程、污水处理、环保、给排水等领域市场处于领先地位。
公司凭着“生命在于运动、企业在与创新”的发展宗旨，紧跟市场需求，提升产品质量，竭诚为新老用户提供具优质的产品及服务，确保用户满意。

25P斯派莎克带外部取压管导阀型隔膜式减压阀 25P蒸汽减压阀安装和使用

1、  安装减压阀之前必须对管路系统进行冲洗清理，以防焊渣、氧化皮等赃物流入阀内，影响阀门正常工作。

2、  减压阀应安装便于操作和维修的地方，并且必须直立安装在水平管路上，应注意使管路中介质的流向与阀体上箭头所示方向一致，切勿装反。

3、  减压阀在安装使用时，应先把旁通管路上的截止阀打开，排除管路中的冷凝水和汽水混合物，以防减压阀开启时产生水击现象损坏减压阀，当无异常现象后，按顺时针方向缓慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准），调整好后，将锁紧螺母背紧，拧上防护罩。

4、  减压阀前应安装过滤器，以防止介质中的杂质进入减压阀，影响其性能。

5、  安装的减压阀前后应有一段直管，阀前直管长度约为600毫米，阀后直管长度约为1000毫米。

6、  减压阀进口还要装汽水分离器和疏水阀，减压阀出口也要装疏水阀。



25P斯派莎克蒸汽减压阀外形尺寸



25P斯派莎克带外部取压管导阀型隔膜式减压阀

DN	L	H1	H	D
15	147	221	133	185
20	154	224	136	185
25	160	235	145	207
32	180	236	156	207
40	200	238	176	255
50	230	246	183	255
65	250	295	200	320
80	310	323	230	350
100	350	340	263	380
125	400	359	306	455
150	450	375	330	500



斯派莎克25P蒸汽减压阀流量系数



25P斯派莎克带外部取压管导阀型隔膜式减压阀

DN	15	20	25	32	40	50	65	80	100	125	150
Cv	2.8	5.5	8.1	12.0	17.0	28.0	45.5	60.1	93.3	146	186



25P斯派莎克蒸汽减压阀主要材料

25P斯派莎克带外部取压管导阀型隔膜式减压阀

零件名称	零件材料
阀体 阀盖	WCB
阀座	2Cr13
阀瓣	2Cr13
阀杆	2Cr13
膜片	316
调节弹簧	60Si2Mn
主阀弹簧	50CrVA

减压阀主要参数

公称压力	PN25
PMA允许压力	25bar g @ 120℃
TMA允许温度	232℃
TMI最低允许温度	-10℃
PMO工作压力*	17bar g
TMO工作温度	DP17　　　　　　 232℃
	DP17G　　　　　　120℃
TMIO最低工作温度	0℃
出口压力范围（barg）	0.2-1.7
冷态测试压力	38bar g

灰色区域：示意该产品禁用。 A-D-E：螺纹或法兰连接 EN 1092 PN25,ANSI 300LB. A-B-C:法兰连接 ANSI 150LB。 F-F:DP17G工作温度120℃。 注意：该系列产品的压力调节范围是0.2-1.7barg。

25P斯派莎克带外部取压管导阀型隔膜式减压阀 订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的斯派莎克25P蒸汽减压阀型号，请蒸汽减压阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。我们一定会尽心尽力为您提供优质的服务。提供最全面、专业的“阀门系统解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
