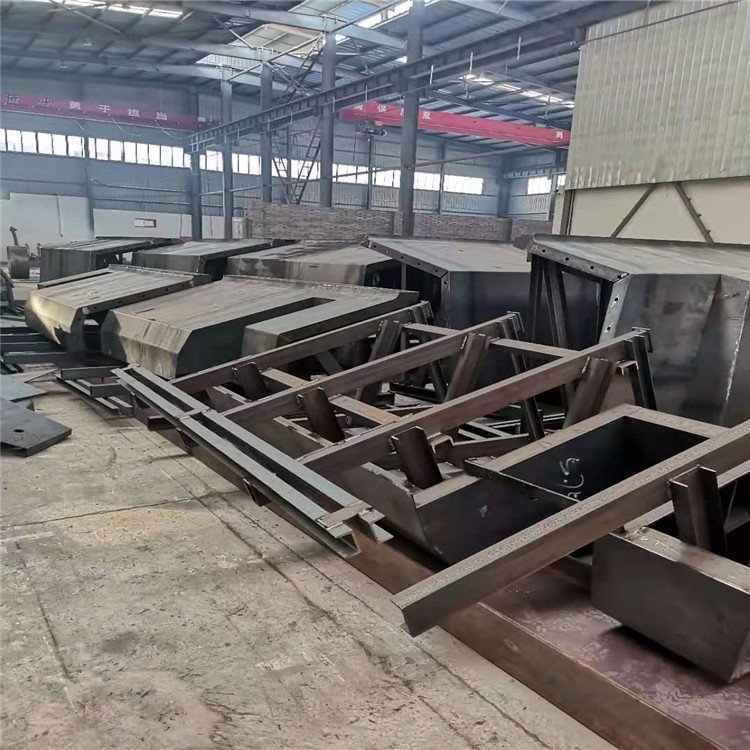

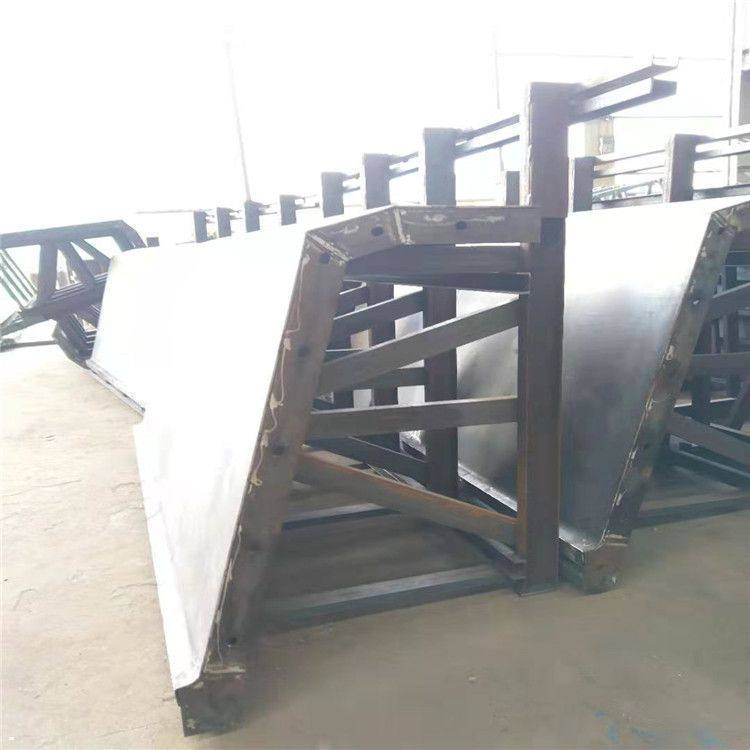

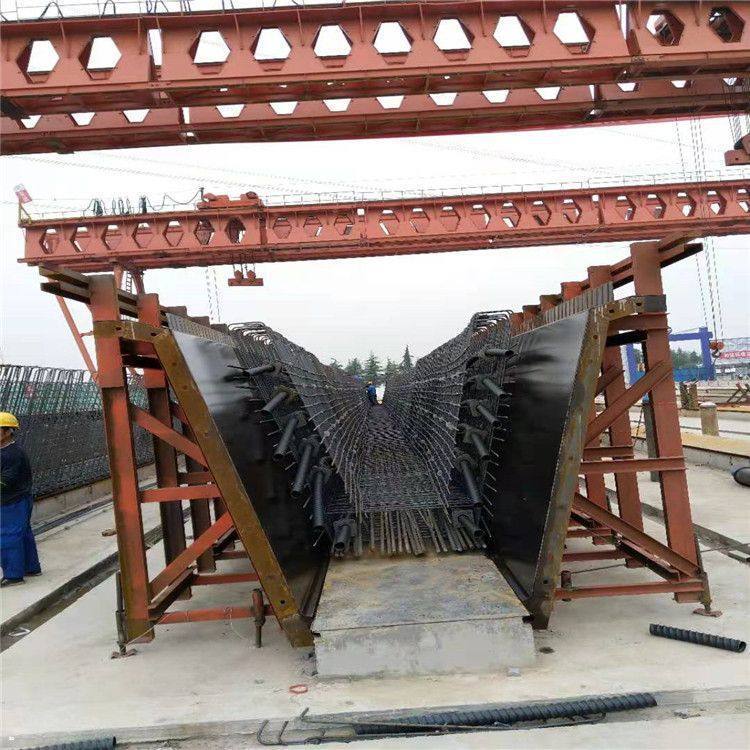

箱梁外模桁架由型钢组成的两片主桁架及上下平联组成。外模桁架的作用是作为骨架一级保证整，外模板形状的稳定。在外模桁架下部每个节点处均设有手动千斤顶用于调整外模的安装高度和脱模。侧模设计有5个4m标准节段，拆除2个4m节段，即可兼24米箱梁的预制。
底模宽5032mm，总长33400mm。底膜中间块均为4m长。可满足预制32米梁（通桥[2008]2322A-II）。拆除两块4米梁（通桥[2008]2322A-V）。
另一套在将模底两侧各加宽150mm，并上抬600mm可满足23.5M低梁和19.5米低梁。底模上抬是通过加高制梁台座来实现，即制作0.65米高箱形混凝土或钢结构，将其放在制梁台座上并与之焊接在一起。
底模直接安装在制梁台座上，承受大部分混凝土的重量。底模使用12mm的钢板作面板、20号槽钢作为骨架组成。梁体底板预设拱度由底模处理完成，预留压缩量同侧模的底部。底模宽度方向分节2~3m不等，尽量采用标准配置，底模面板采用阴阳角，以螺栓连接不焊接，底模与侧模采用阴阳角以方便安装和控制底部错台，底模端部在每个支座下方设置2个附着式震动器挂板。底模中的内模支点位置进行加强设计，防止底模承重变形。

底模安装在混凝土基础墙上，混凝土墙的边缘处理有角钢与底膜电焊成整体避免底模移动。
