产品详情

DS1000系列直流电源是一款采用PWM技术的高频开关直流电源，其模块化设计和 的DSP数字控制技术 了 低纹波、快速的电压和速度。在直流电源输出的电流动态响应中，与传统晶闸管电源相比 达93%，高频开关直流电源具有体积小、重量轻、纹波小、功率因数低、稳定性高、稳定性特别好、特别是高压输出稳定性， 清除;产品主要应用于电子电源生产、电池行业、PCB板制造及通讯行业、PLC电源、机电老化测试、科研单位、实验室等 直流电源。代替进口和高级介质使用。

产品特征

◇ 功率：600W-2000KW辅助电源；

◇ 输出电压、电流、功率可从零到全范围设置。

◇ 采用恒压、恒流、恒功率自动交叉变换，保持控制和保护的特性。

◇ LED显示，5位电压电流显示；

◇并机功能：单个外接M&S主从并口可通过系统设置任意切换主从，支持200台同款产品并机。

◇通讯接口：RS485、RS485、GPIB，多种通讯接口可选，标准MODBUS-RTU通讯协议，标准0-5V模拟信号接口；

◇ 稳压精度高，纹波电压低

◇ 具有过压、过流、过温、短路保护功能。

◇ 输入输出分离

应用

◇LED灯、节能灯等灯具的检测老化

◇ 开关电源电源适配器

◇ 光伏及逆变器老化测试

◇ 航天工业 和军事

◇电机、控制器、直流电机的测试和老化

◇电容、电阻、继电器、晶体管、传感器等电子器件

◇ 电解、电解、腐蚀、铝箔加工等液晶屏、触摸屏等显示器。

操作面板

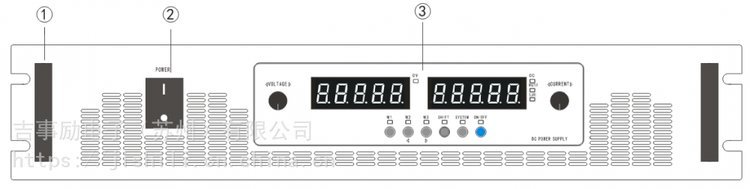

                                                                                                         图一：前面板

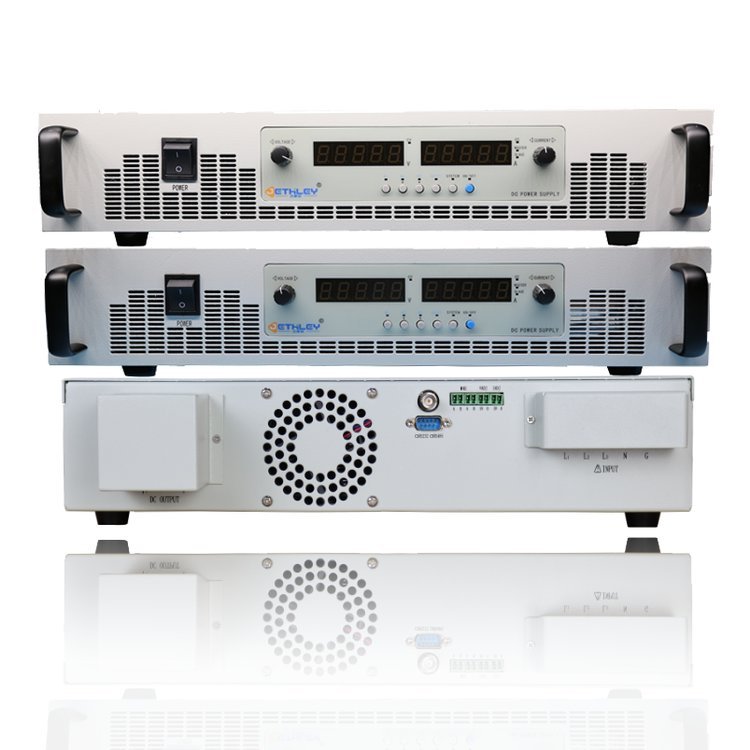

                                                                                                                                           图二：后面板

（1）把手

（2）电源开关

（3）操作显示区，详情查看图3-4

（4）输出接线柱/铜条，“V+”为输出正极, “V-”为输出负极

（5）风机出风孔

（6）同步信号,当编程控制电源输出变化时会高低电平输出

（7）通讯接口（RS232C/RS485只能选其一，需出厂前选定）

（8）并机485通讯

（9）外部模拟量电压输入0-5V

（10）外部模拟量电流输入0-5V

（11）输入接线排

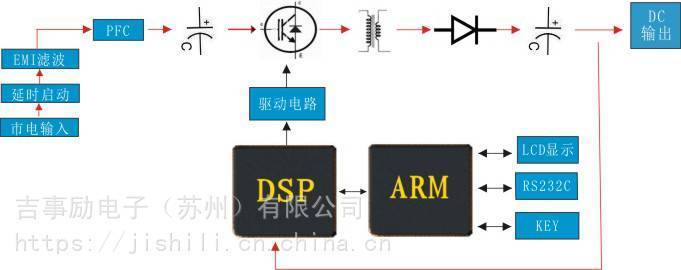

产品原理

产品规格

DS 1000系列开关式直流电源
型号Mode		DS1000
容量Power		600W
制作方式Working		SPWM
输入INPUT	相数Phase	3φ4W+PE 三相四线+地线
	电压Voltage	380V±15%
	频率Frequency	47 Hz - 63 Hz
输出OUTPUT	电压 Voltage	0 - 50V满量程电压可设定
	电流 Current	0 - 400A满量程电流可设定
	功率 Wattage	0 - 20KW满量程功率可设定
LED显示Display		电压Vrms、电流Arms、 功率Wattage
电压纹波rms Voltage Ripple		0 . 2 % FS(满量程）
电流纹波rms Current Ripple		0 . 3 % FS(满量程）
稳压精度Voltage Regulation		≤±0 . 1 % FS( FS Resistor Load ）
稳流精度Current Regulation		≤±0 . 1 % FS( FS Resistor Load ）
电源调整率 Linear Regulation		±0 . 1 % FS
负载调整率Load Regulation		± ≤0 . 5 %
效率 Efficiency		≥93 %
电压解析度Voltage Resolution		输出 Vo＜ 10 V:分辨率0 . 0001V；    输出 100＞Vo≥ 10V:分辨率0 . 001 V； 输出1000 V＞Vo≥100 V:分辨率0 .0 1 V； 输出Vo≥1000 V:分辨率0.1V；
电流解析度Current Resolution		输出 Io＜ 10 A:分辨率0 . 0001 A；    输出 100＞ Io≥ 10 A:分辨率0 . 001 A； 输出1000 A＞Io≥100 A:分辨率0 .0 1 A； 输出Io≥1000 A:分辨率0.1 A；
设定项目	电压调节CV	0 - 定电压可调
	电流调节CC	0 - 额定电流可调
	功率调节CP	0 - 额定功率可调
测量 度	电压Voltage	±0 . 1 % FS+ 5 dgt
	电流Current	±0 . 1 % FS+ 5 dgt
	功率 Wattage	±0 . 1 % FS+ 5 dgt
电磁兼容 EMC		输入EMI滤波器
绝缘电阻 Insulation		输入对机壳20 M 500 VDC， 输出对机壳20 M 500 VDC
耐压 Pressure resistance		输入对机壳1500 VAC 1分钟， 输入对输出1500 VAC 1分钟
保护Protection		过压Over voltage 过流Over Current 过温Over Temp 过载Over Load 短路Short Circuit
输入方式 Input mode		接线排
输出方式 Output mode		接线柱/铜排
冷却方式Cooling		风扇强制冷却
运行环境Environment		0 - 40℃(室外-20℃ - 50℃需定制)     20-90%RH
