输入输出

特性

输入电压范围

单相220VAC±15%，三相380VAC±15%，660VAC±15%

输入频率范围

50～60Hz±5%

输出电压范围

0～额定输入电压

输出频率范围

0～500Hz，单位0.01Hz

输出过载能力

150% 1分钟；180% 10秒；200% 1秒

运行控制

特性

控制方式

V/F控制，开环矢量控制(SVC)

调速范围

1:100(V/F控制)

1:200(SVC)

速度控制精度

±0.5%

速度波动

± 0.5%

启动转矩

0.5Hz/150%(V/F控制)

0.25Hz/150% (SVC)

基本功能

启动频率

0.00～10.00Hz

加减速时间

0.1～65000.0s

载波频率

0.5KHz～16.0KHz

频率设定方式

UP/DOWN给定、数字设定、模拟量设定、多段速运行设定、PID设定、MODBUS通讯设定。实现设定的组合和设定通道的切换

启动方式

启动频率启动、直流制动再启动

停机方式

减速停机、自由停机、减速停机+直流制动

能耗制动能力

制动单元动作电压：320～750V

直流制动能力

直流制动频率：0～500Hz；

直流制动等待时间：0～100s；

直流制动电流：0.0～100.0%；

直流制动时间：0.0～100.0s；

自动电压调整

当电网电压变化时，能自动保持输出电压恒定

瞬间降频

当电网电压欠压，瞬间降频维持母线电压

控制端子

开关量输入端子

标配5路输入，其中1路可作为高速脉冲输入（HDI）

模拟输入端子

标配2路模拟量输入AI1,AI2（0～10V或0/4～20mA可选）

开关量输出端子

标配2路多功能集电极输出，其中1路可作为高速脉冲输出（HDO）。

模拟输出端子

标配2路输出AO1,AO2（0～10V或0/4～20mA可选）

继电器输出

标配2路继电器输出

通讯标配接口

RS485通讯

提供RS485通讯接口，与外界RS485通讯，支持Modbus协议（RTU模式）

故障保护

加速过电流、减速过电流、恒速过电流、加速过电压、减速过电压、恒速过电压、母线欠压故障、电机过载、变频器过载、输入电源异常、输出缺相异常、整流模块过热故障、逆变模块过热故障、外部故障、通讯故障、电流检测故障、EEPROM操作故障、PID反馈断线故障、厂家设定时间到达等

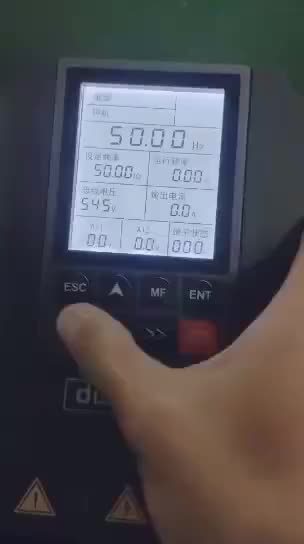

键盘显示

LED显示

高亮LED数码管显示变频器的相关信息

其他

使用场所

室内，海拔低于1千米，不受阳光直射，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐分等

环境温度

?10～+40℃，40～50℃之间降额使用，每升高1℃，额定输出电流减少1%

湿度

5～95%（无凝露）

海拔高度

0～2000米，1000米以上降额使用，每升高100米，额定输出电流减少1%

振动

小于0.5g

存储温度

-40～+70℃
