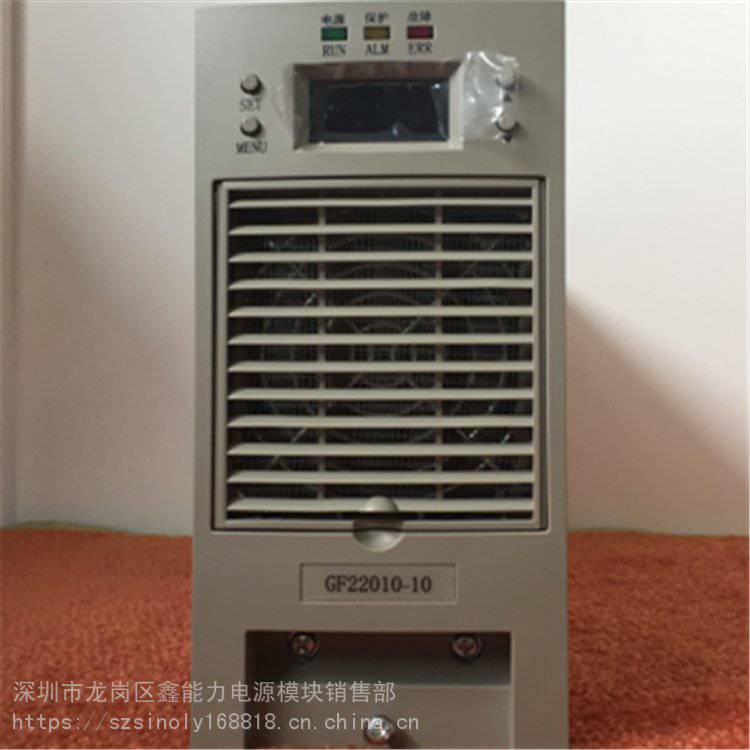

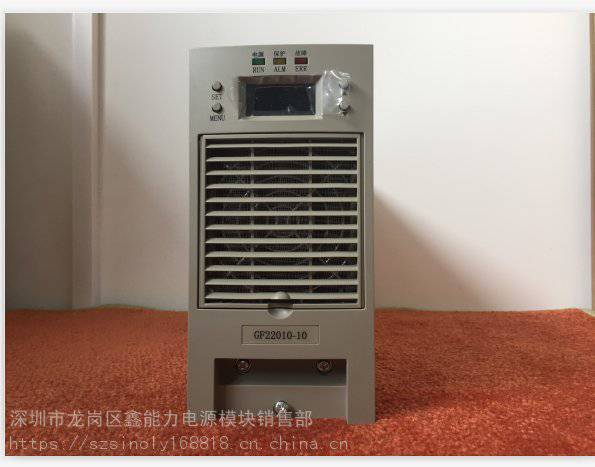

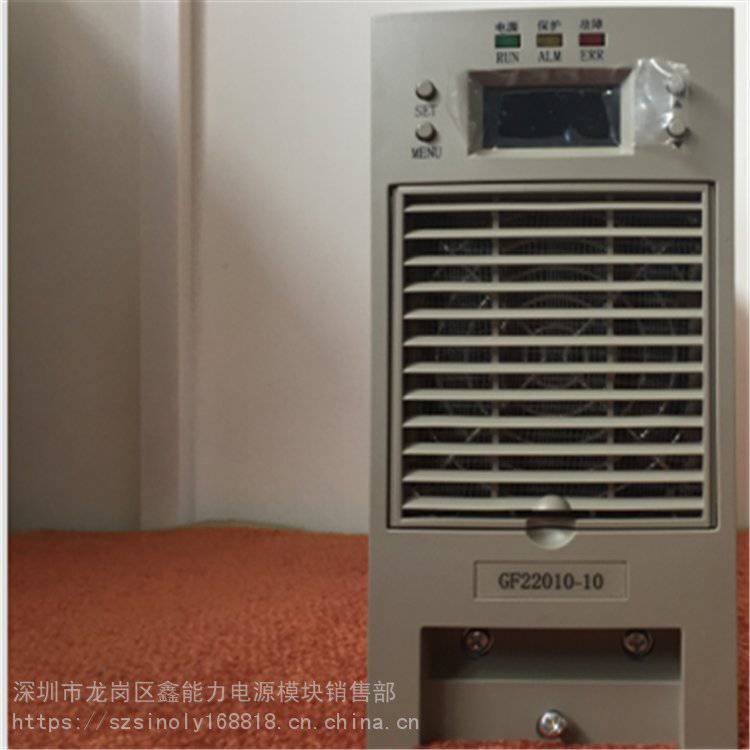

供应GF22010-10高频开关电源模块直流屏电源模块整流模块充电器
- GF22010
- 10
- GF22010
- 8
- GZ22005
- 10
- GZ22010
- 9
- GZ22020
- 10
价格：
1850.0-1900.0元/台
品牌：英可瑞
发货地：广东省深圳市
深圳市龙岗区鑫能力电源模块销售部
未认证 主营业务：
- 产品介绍
- 产品案例
- 产品问问
- 产品评论
产品介绍
- 产品特性：直流屏模块
- 是否进口：否
- 产地：深圳
- 输入电压：380V
- 输出功率：2200W
- 调制方式：脉冲宽度调制(PWM)式
- 晶体管连接方式：全桥式
- 输出电压：243V
- 工作效率：95
- 输出纹波噪音：5%
- 输出电压精度：95
- 电压调整率：96%
- 负载调整率：95
- 产品认证：TUV
- 输出电流：10A
- 工作频率：50Hz
- 工作温度：90℃
- 外形尺寸：88mm×177mm×310mm
- 物料编号：GF22010-10
- 最小包装数：1台
- 规格：88mm×177mm×310mm
- 系列：直流屏充电模块
- 电源相数：三相
- 输入电压范围：304V~456V
- 回路数：88mm×177mm×310mm
- 适用范围：水电站,火电站,发电站工矿企业
- 扩展功能：电压调节(监控调节下位机)
- 工作环境温度：90
- 安装方式：带电插拔(端口是热插拔式的)
- 防护等级：一级
- 重量：7.5
- 备注说明：直销
- 额定功率：2200
- 复位方式：自动
- 调节电压：185-280VDC
- 冷却风扇类型：风自冷一体机
- 可售卖地：全国
- 类型：AC/DC电源
- 型号：GF22010-10
输入电压工作范围宽：323VAC～480VAC；
采用 的LLC谐振高频软开关技术， ，功率密度高；
完善的EMC设计，满足相关标准要求；
内置短路回缩保护，即使模块输出长期处于短路状态也不致损坏；
采用LED显示，可查询模块的电压、电流、地址及故障信息；
完善的保护及告警功能，包括输入过/欠压、输出过压、过温、过流等；
风机采用温度联合电流控制调速，噪音小，可靠性高；
内置可拆卸式防尘网罩，方便维护；
内置防反接保护，支持带电热拔插。
技术参数
| 项目 | 参数指标 | 备注 | ||||
|---|---|---|---|---|---|---|
| 产品型号 | GF22010-10 | GF22007-10 | GF22005-10 | GF11020-10 | GF11010-10 | |
| 输入电压 | 380VAC（-15%～+25%）/415VAC（-20%～+15%） | |||||
| 输出额定值 | 10A/230V | 7A/230V | 5A/230V | 20A/115V | 10A/115V | |
| 电压调节范围 | 198～286V | 98～143V | ||||
| 输出限流范围 | 10%～110%额定电流 | 110%限流点 | ||||
| 稳压精度 | ≤0.5% | |||||
| 稳流精度 | ≤0.5% | |||||
| 纹波系数 | ≤0.5% | |||||
| 功率因数 | ≥0.9 | / | / | ≥0.9 | / | 额定输入/额定输出 |
| 转换效率 | ≥94% | |||||
| 输出短路回缩 | 回缩电流≤40%额定电流，可恢复 | |||||
| 输出过压保护 | 300±5VDC，不可恢复 | 145±3VDC，不可恢复 | 需手动恢复 | |||
| 输入欠压保护 | 305±10VAC（恢复电压317±10VAC） | 交流电压正常后，自动恢复工作 |
||||
| 输入过压保护 | 485±10VAC（恢复电压468±10VAC） | |||||
| 过温保护 | 80℃±5（恢复温度：65℃±5） | 降温后自动恢复 | ||||
| 冷却方式 | 温度和电流联合控制，线性调速 | |||||
| 外形尺寸 | 88mm×177mm×310mm（宽×高×深） | |||||
| 模块净重 | ≤4Kg | |||||
| 以上参数仅供参考，请以产品说明书为准 | ||||||
