电浆电源

（高压高频脉冲直流电源、高压窄脉冲电源）

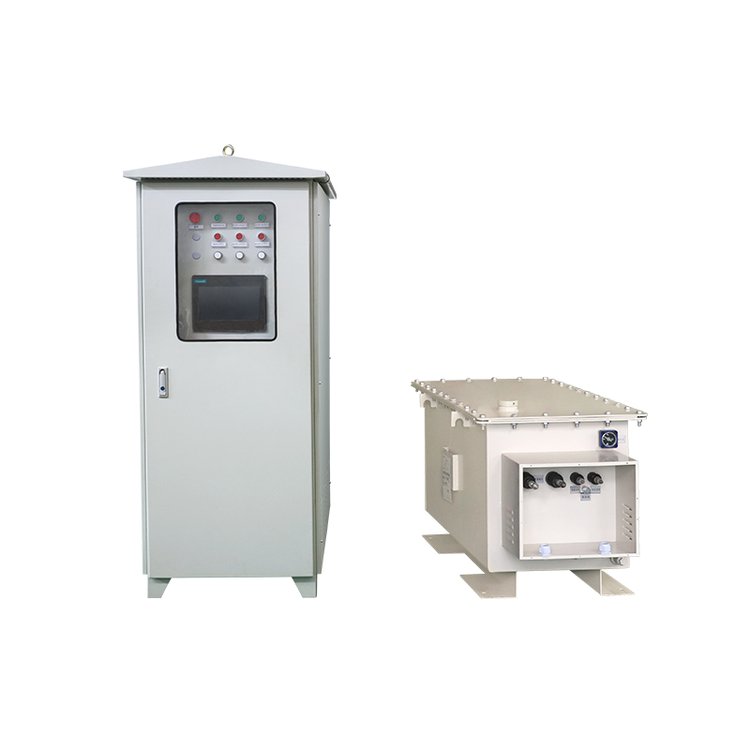

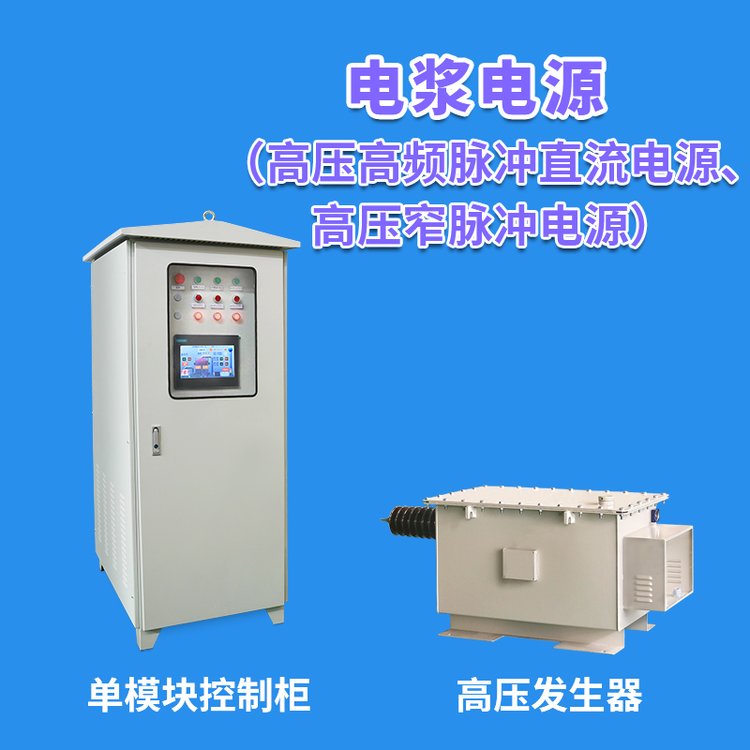

一、 电浆除臭电源由两部分组成：
1、控制柜：变频、脉冲调制和电源控制系统；

2、高压发生器：升压、整流，输出高压脉冲电流。

电源波形输出：

二、 应用场景:

A、电浆除臭：电离+高级电化学氧化，除各种工业恶臭。

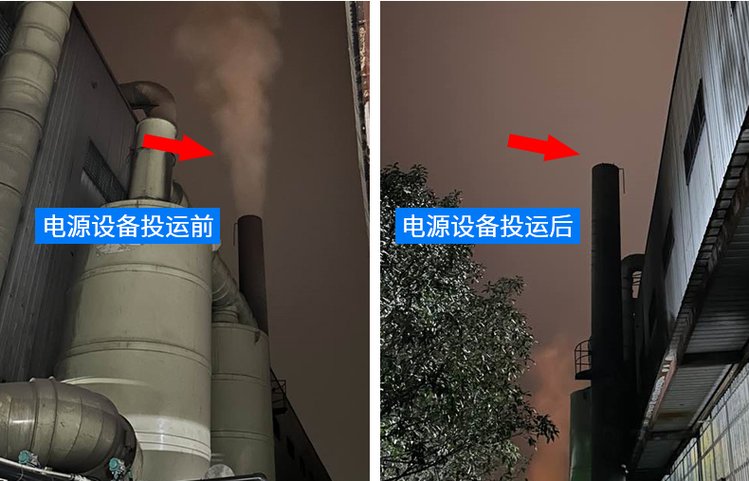

B、除白烟：白烟实际是雾霾，雾滴与颗粒物的混合体。废气湿度超饱和，普通纯直流电源会打火，不能正常工作。诺亚电浆电源，是纯脉冲方波电源，湿度超饱和环境不打火，高电压稳定工作；脉冲电源能量高，能捕捉小至1微米的雾滴和粉尘，所以能除白烟。

C、除黄烟：黄烟是工业生产中使用硝酸，硝酸极不稳定，分解产生的二氧化氮呈棕红色，也就是常说的黄烟。诺亚电浆电源，能量达到20eV，通过电化学高级氧化，形成NO3，NO3遇水溶解成弱硝酸，呈雾滴被吸附到阳极，用碱水喷淋清洗电场时得到中和。黄烟消除了。

D、除青烟：青烟是小颗粒物组成，通常颗粒直径为1微米到10微米，吸烟产生的青烟就是这个情况，普通直流电源无法使其荷电，诺亚电将高压脉冲直流电源能量高，能使其荷负电荷，然后在电场力推动下沉积到阳极管壁，达到除青烟效果。金属拉丝厂，化工厂，热处理厂，烟厂，沥青厂产生的青烟都能去除。

E、除粉尘：高压脉冲直流电源，特有突破电晕封闭和反电晕功能。

F、其他行业特殊用途：

(1）高频高压脉冲直流电源在X光射线产生过程中有关键作用。它主要用于给X光射线管的阴极和阳极提供高电压。在高电压作用下，阴极的电子获得足够能量高速撞击阳极靶材。当这些高速电子突然减速时，其部分动能就会以X光的形式释放出来，从而产生X光射线，用于医疗成像、工业探伤等诸多领域。

(2）高频高压脉冲直流电源在电穿刺消毒杀菌中主要有以下作用。高频高压脉冲能够产生强电场。这个强电场可以改变微生物细胞膜的跨膜电位，使细胞膜形成小孔，即电穿孔现象。当细胞膜的通透性被改变后，微生物内部的平衡被打破，细胞内容物泄漏，致使微生物死亡。同时，脉冲电场还能使微生物细胞内的带电粒子在电场作用下剧烈运动，相互碰撞，破坏细胞内的结构，如核糖体、核酸等生物大分子，从而达到消毒杀菌的效果。

(3）高频高压脉冲直流电源，还可以用于芯片生产中离子注入工序。

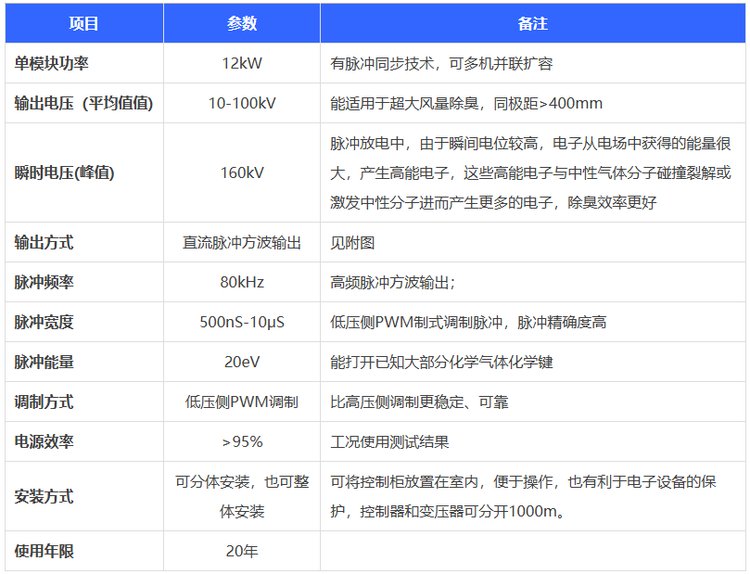

三、技术参数

四、产品选型与配置：

诺亚高压高频脉冲直流电源（电浆电源、高压窄脉冲电源）的产品规格，依据高压变压器的额定输出电压（即额定二次电压）与额定输出电流（即额定二次电流）进行划分，表明设备的输出电压，额定输出电压分为20kV、30kV、40kV、50kV、60kV、72kV、80kV、100kV 八个级别，对应的同极距离：63mm、110mm、133mm、159mm、219mm、273mm、360mm、400mm。

额定输出功率最大为：12kw。功率/电压就是 八个级别，每个级别或不同的功率所对应的控制器模块存在偏差。
      配置不同的情况与需求，详细方案请联系本公司
  根据负载规格：

电流根据阳极面积配置：0.3~2.00mA/m2；
功率根据气体排量配置：40000m3/12~24kW（视具体工况而定）；
散热方式根据工况选用：默认压缩机水冷。

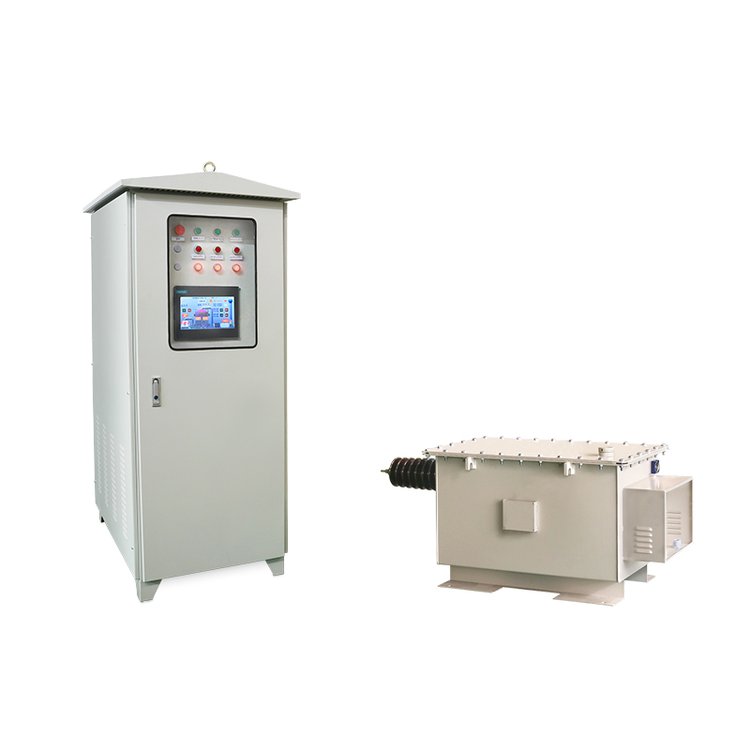

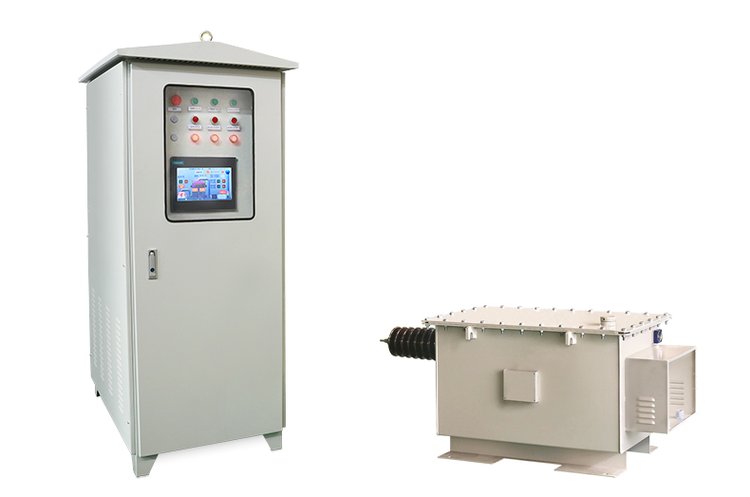

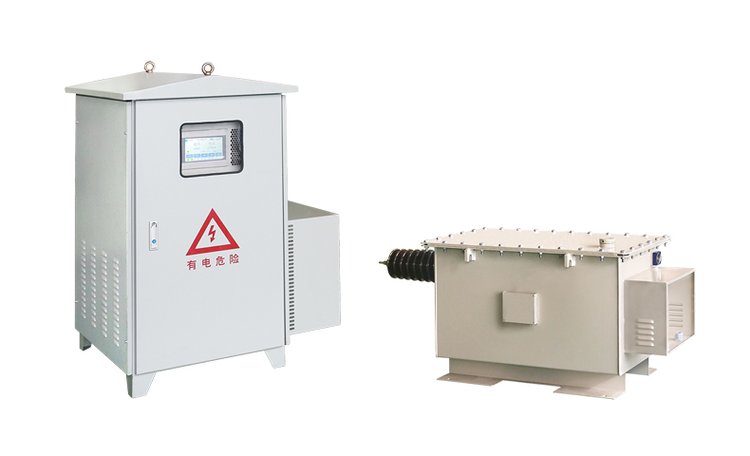

12kW单模块控制柜+高压发生器

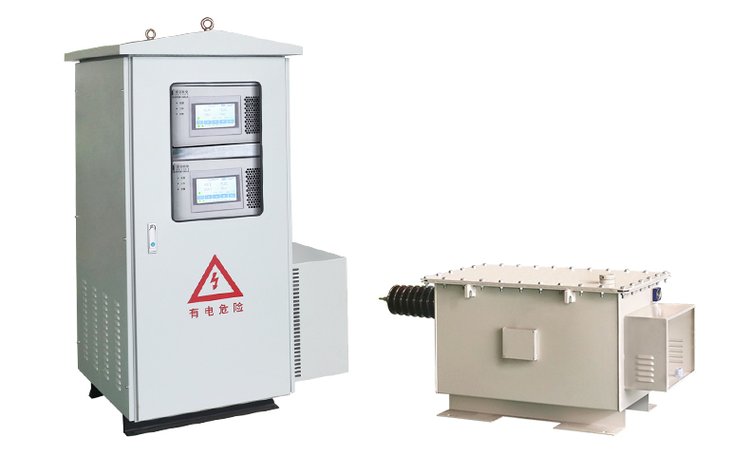

24kW双模块控制柜+高压发生器

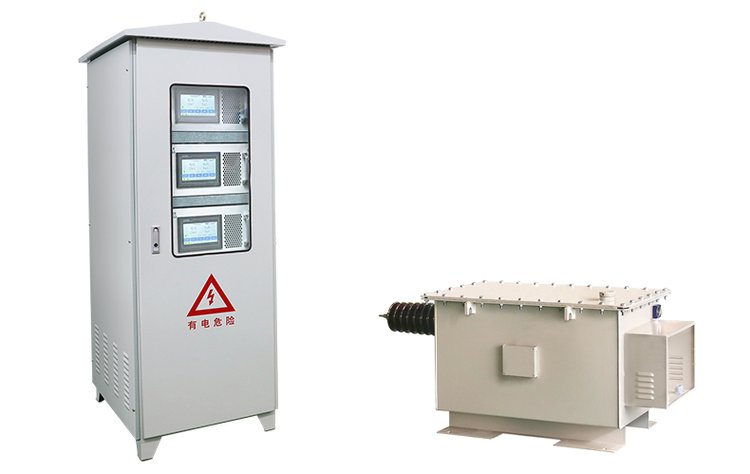

36kW三模块控制柜+高压发生器

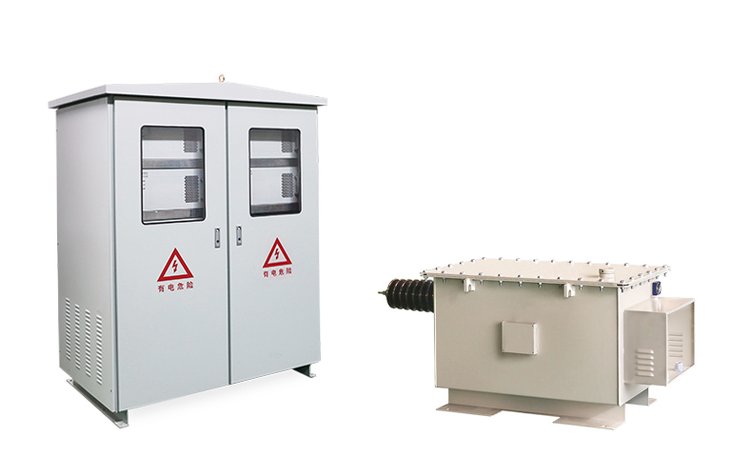

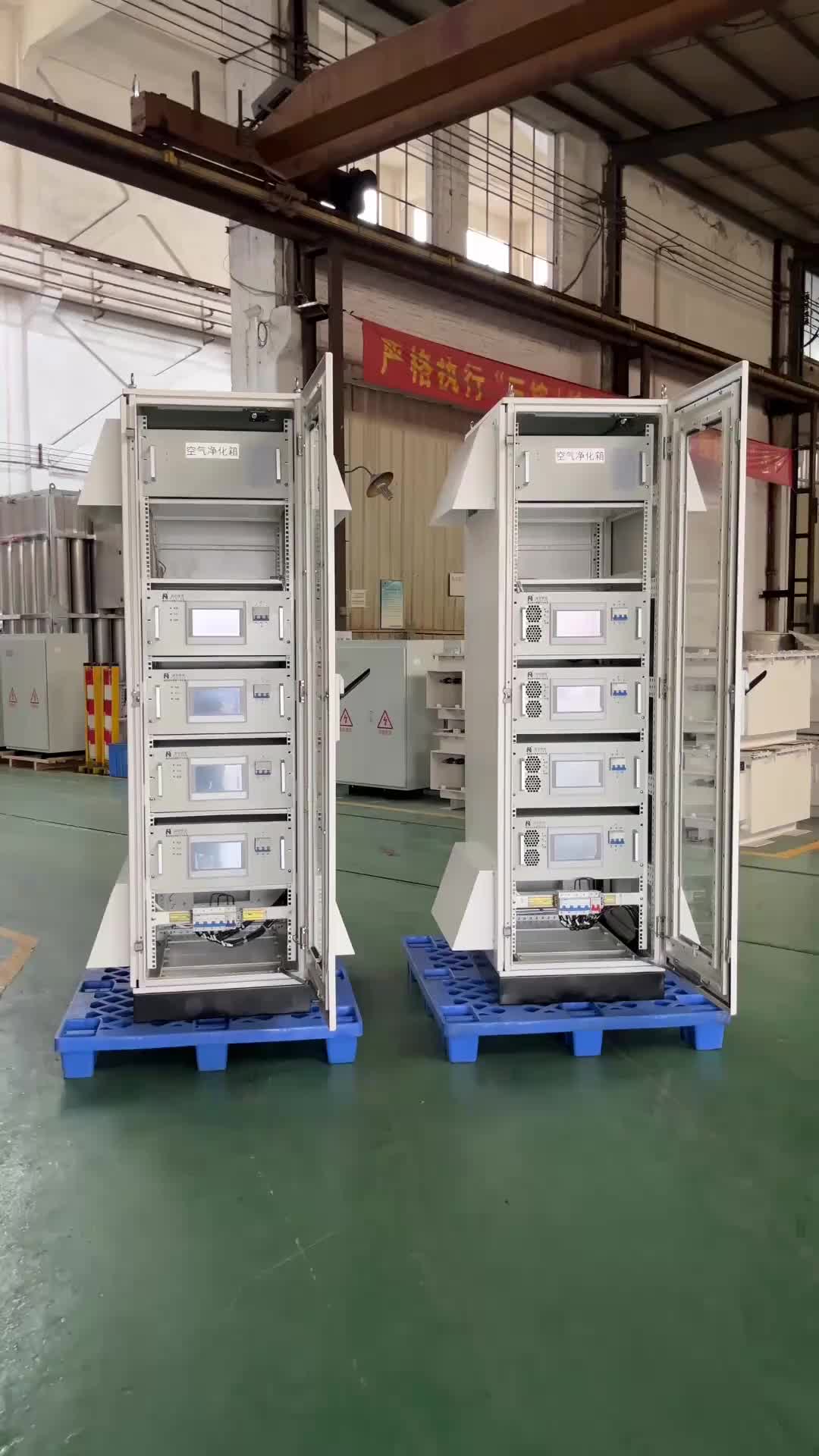

48kW四模块控制柜+高压发生器

五、工作原理：

诺亚电浆电源，其脉冲方波输出型电源的天然优势在于，比常见的叠加型或复合型脉冲电源，具有更高的瞬时电压和电流，并且上升沿坡度更陡（从0电压到最高电压，只需要372ns），因此，电源产生的电浆，能源密度更高，电离和高级氧化效果更好。


（1）诺亚电浆电源，由三相交流电输入，整流后，经IGBT逆变，成为高频脉冲交流电，经高频高压变压器升压，再整流输出高频高压脉冲直流电。
（2）电源核心器件 IGBT 采用英飞凌，主要发热部分采用低功耗制冷机强水冷，夏天室外温度50度时发热器件温度不会超过45度。升压变压器频率高，体积小，温升不超过25K。我司在高压变压器和IGBT 之间有隔离处理，不会发生高压串回烧坏IGBT 的极端事故。
（3）电源主要由控制器模块和高压变压器模块、水冷系统组成，在工程应用中，可根据用户的负载需求并联集成，提供更高的输出功率。

① 每个标准控制模块的功能完整，可以单独使用。
② 每个高压变压器模块，有单独的采样装置。
③ 每套电源都具备远程总线通信功能。
④ 每个控制器模块对应配接一个高压变压器模块。
⑤ 每个控制器模块自带 PWM 恒定电流控制功能，都自带短路、过流、过压、过温、开路、灭弧功能。
⑥ 每套电源都可以通过远程通信实现互联网，远程操控，远程维护、远程监管，用户可达到无人值守的目标。

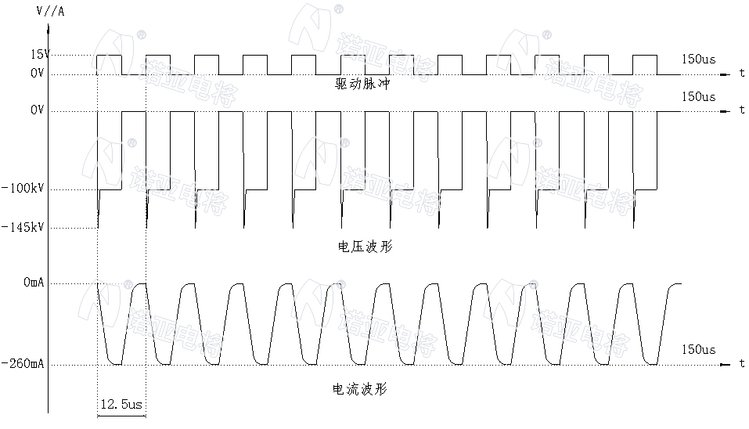

工作波形图：

  六、技术优势：

（1）2021年国家生态环保部推荐先进示范技术。

（2）诺亚电器拥有完全独立的自主知识产权。诺亚公司研发能力强，技术带头人是中科院高能物理研究所正高级工程师，2016年四川省千人计划邀请到成都电子29所工作，现为诺亚公司总工程师。有近30人的专业技术研发团队，并围绕之一核心技术申请了5个发明专利和30多项实用新型专利，10几项软件著作权。
诺亚电浆电源突破了两大技术难关：
①脉冲方波输出而不是尖峰输出；
②放电波形满足没有驰豫态的完整汤生放电曲线。汤生放电曲线被认为衡量是否达到标准电浆状态的核心指标。诺亚电浆电源的工作频率是80kHz，并且实现直流脉冲方波输出形式。

（3）放电能量密度高，功率大，效果好。
①重复频率高，每秒8万个脉冲直流方波；典型电浆法宽度：500nS-10uS。超高频率=超高能量，轰击废气分子使其分子键断裂。
②低压侧调制脉冲，脉冲宽度可调，IGBT控制精度高，设备长期运行可靠。
③光纤通讯，可1公里外操作；物联网功能，可手机控制；
④除臭效率高达95%以上。

（4）无驰豫态的完整汤生放电曲线。
实测放电波形符合汤生放电曲线，该曲线被认为是标准的放电形成活性粒子的核心指标。

（5）建造成本低，运行成本低。
据经验，2万风量耗电功率，6~12kw（不同臭气耗电量不一样），能耗相比其它工艺都要低；无耗材。

（6）适用性强。
反应舱内存在大量高能电子、自由基、离解原子、激发态分子、正离子等活性粒子，可对污染物进行无差别降解，同时具备降解污染物、除尘、脱水、除臭等功能，可谓“一机多用”，省去多个预处理设备。

（7）安全性。
工艺设计过程中，全面考虑了安全性：
①采用大管径阳极管，是为了防止阴极放电而专门设计的；
②设备以及风管上连接地线，防止由于静电而产生火花导致局部闪燃；
③在系统进气端设置防回火装置，防止火苗往车间方向串；
④在电浆法装置上适当的位置安装了泄爆片，即使发生闪燃也能第一时间把压力释放出去；
⑤电浆控制器有自动灭弧功能。当程序探测到电弧长度超过我们设定值时，电源会自动灭弧；当设备发生潜在打火风险时，电源会主动降低电压，从而起到灭弧作用。

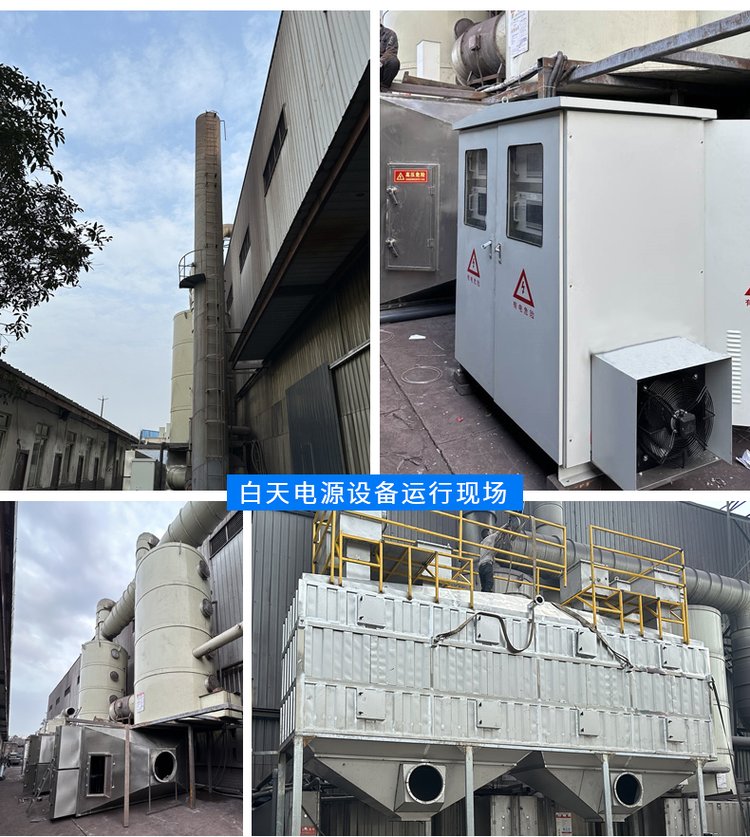

部分案例展示

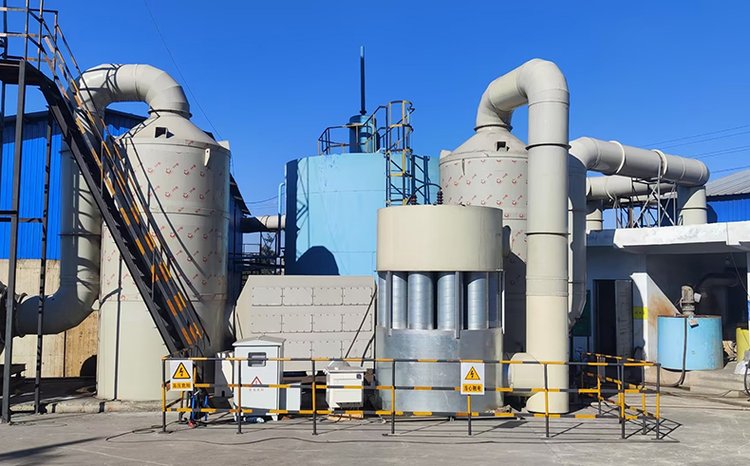

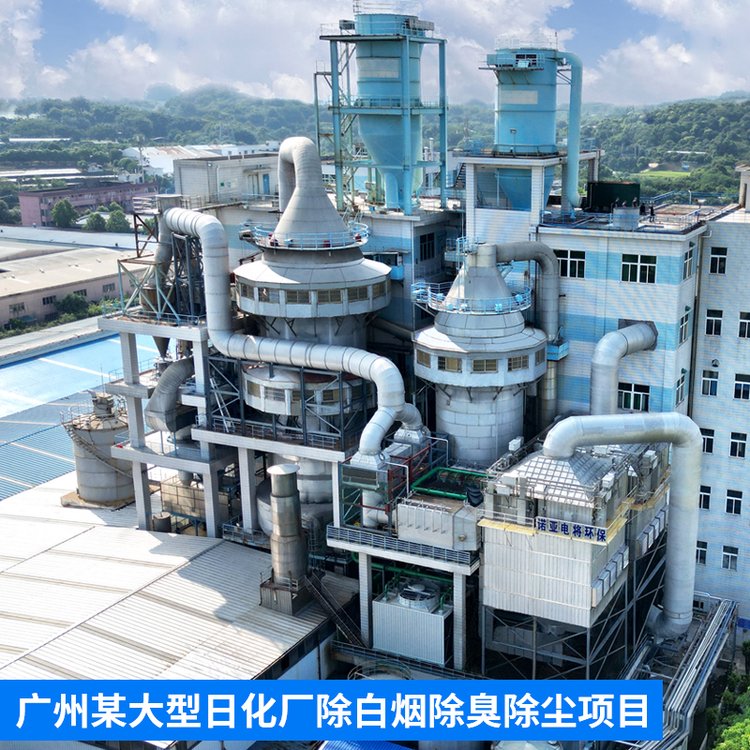

洗衣粉厂除尘除白烟项目

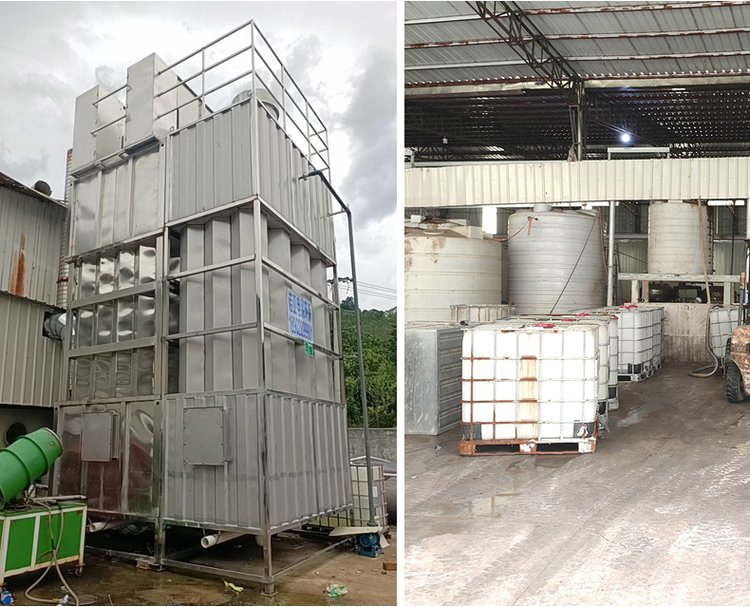

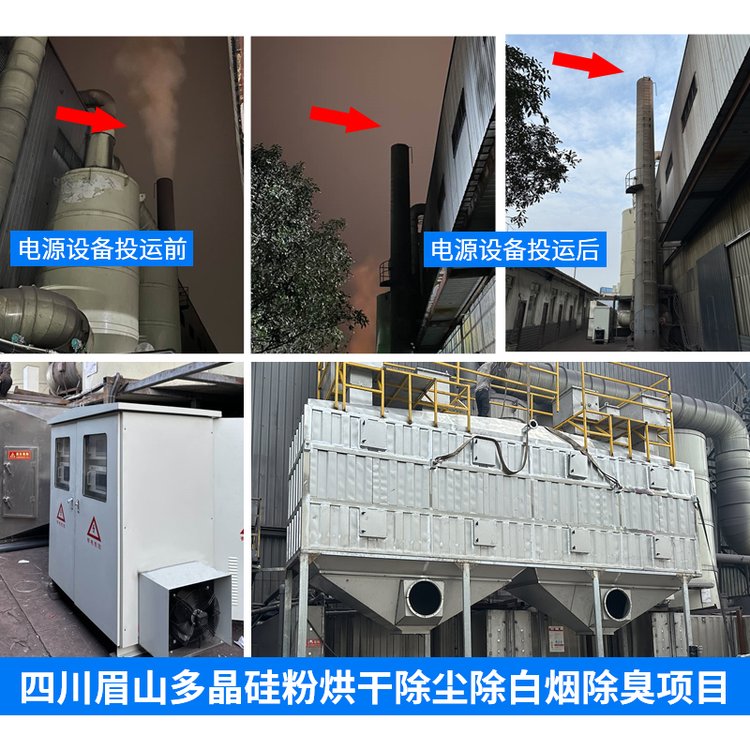

硅泥烘干除臭除尘除白烟项目

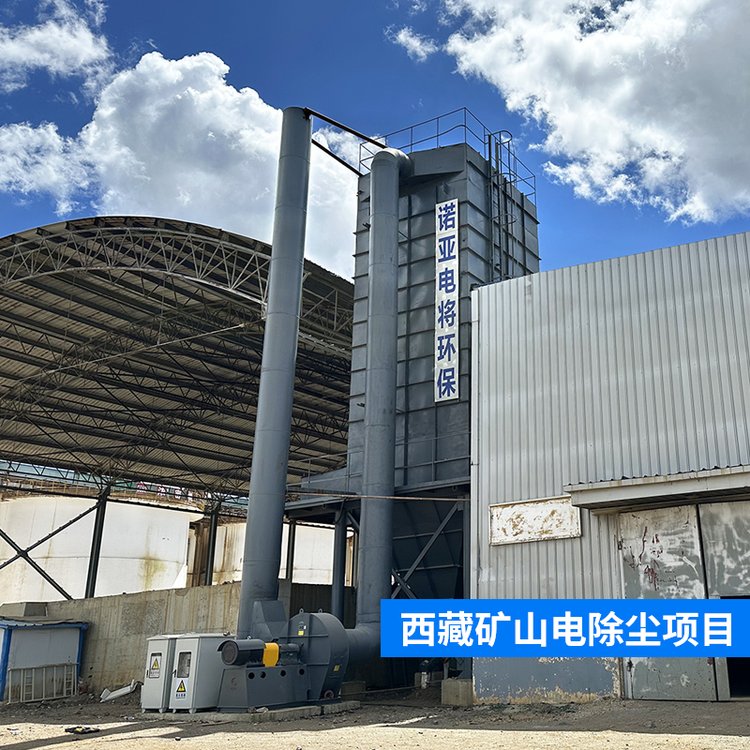

矿山干式除尘项目

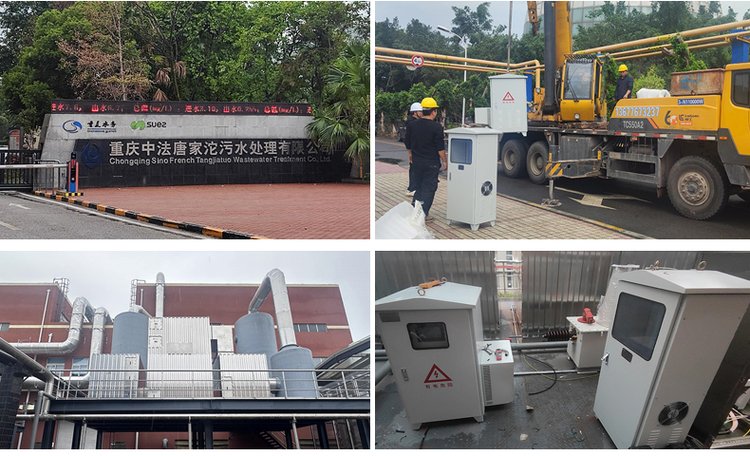

污水厂除臭净化项目

废水处理除臭项目

芯片厂除酸雾除黄烟项目

动物无害化处理除臭项目

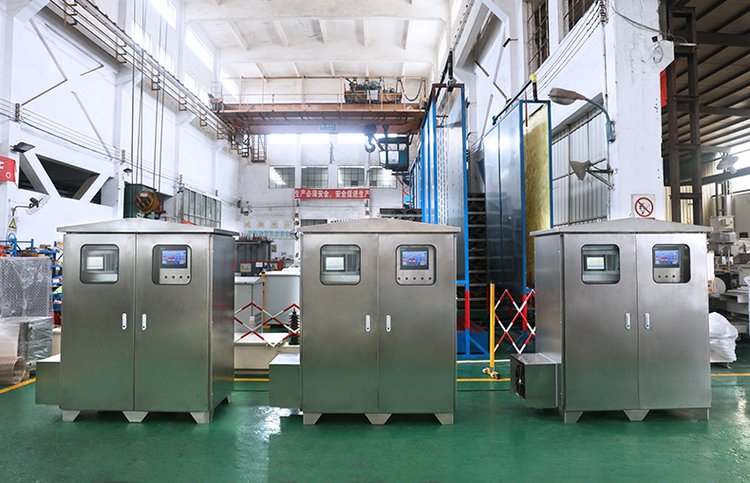

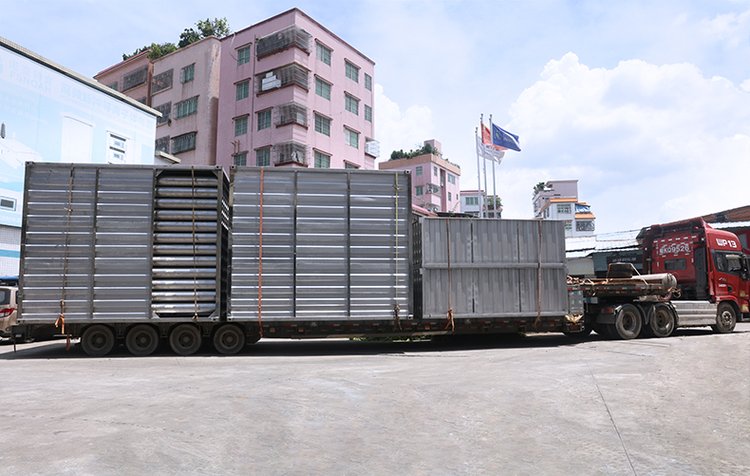

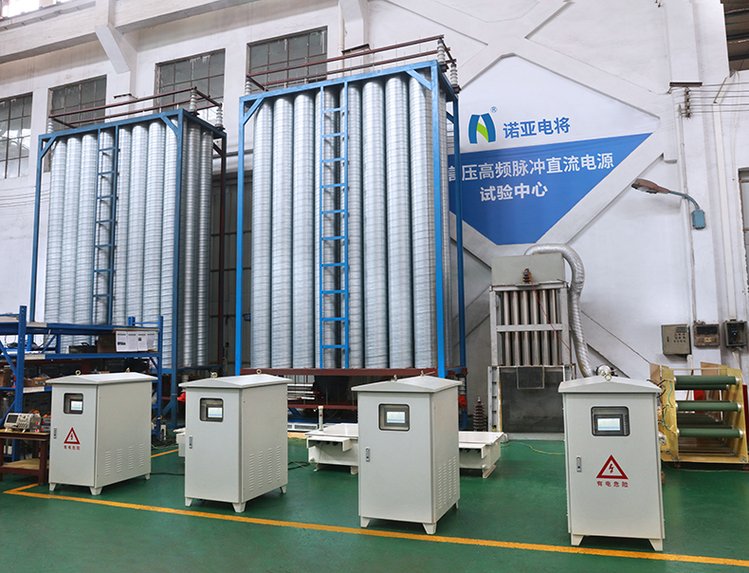

工厂展示

公司简介

佛山诺亚电器有限公司，2007年成立，是研发、生产、销售一体化制造型科技企业。研发及生产厂房面积超过1万m²，通过了ISO9001、ISO14001、OHASA18001管理体系认证，是广东省专精特新企业和高新技术企业。产品研发方向是脉冲等离子体电源技术及其应用，已经获得多项专利和第三方认证。

公司主要有以下三类产品：
电源产品：高压窄脉冲放电除臭电源(即电浆法除臭电源），脉冲电离电源除黄烟及化工废气，电磁除雾电源酸雾除白雾，高压脉冲电源除尘除烟，脉冲等离子体火炬电源及火炬，SPS等离子体烧结电源，等离子体清洗电源，磁控溅射电源，光伏钙钛镀膜电源，脉冲直流氧化电镀电源。

环保设备（搭载诺亚核心电源技术，高压脉冲电浆技术）：废气除臭装置；化工废气治理设备；脱硫脱硝废气处理设备，除酸雾除白烟设备；除黄烟废气净化设备。高压窄脉冲放电技术是生态环境部推荐的创新型示范性技术，特别是用于电离除臭和电离裂解化学工业废气处理效果非常好。诺亚公司等离子体火炬主要应用于废气焚烧高温裂解净化，温度达5000~10000度，适用于电子厂废气处理。

电力设备：电力变压器；高低压开关柜；有源滤波器APF；无功补偿器SVG。
诺亚公司坚持科技创新，技术带头人曾任职于中科院北京高能物理研究所，长期从事等离子体电源技术研究，为托卡马克试验室提供过等离子体电源；其他核心技术人员都有中科院等离子所学习或工作经历；核心技术人员都是博士、博士后，研发团队成员都是本科或硕士学历；员工本科以上学历占40%以上。
诺亚产品面向国内外销售，招募区域代理销售商，欢迎朋友们来公司考察、交流，共同开发等离子体技术的工业应用。
