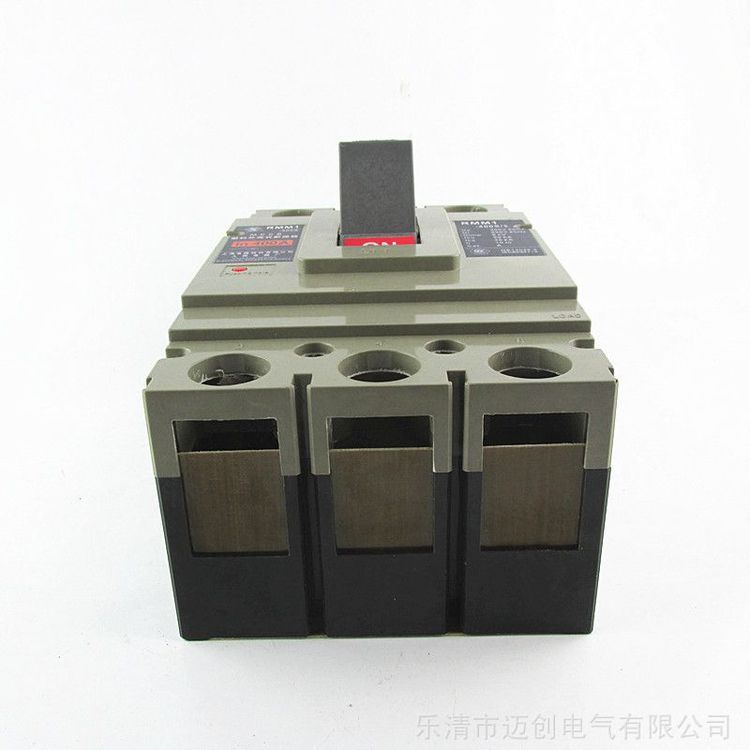

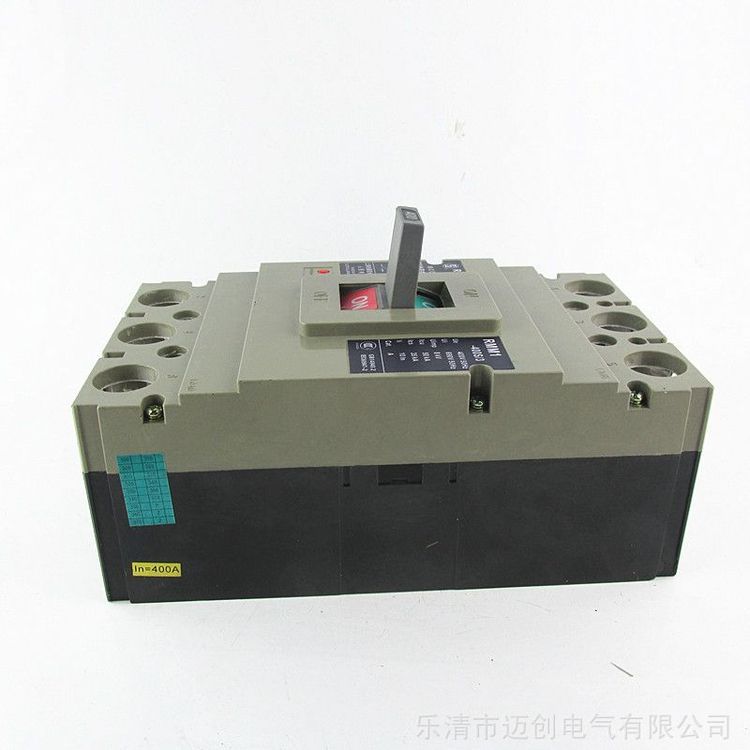

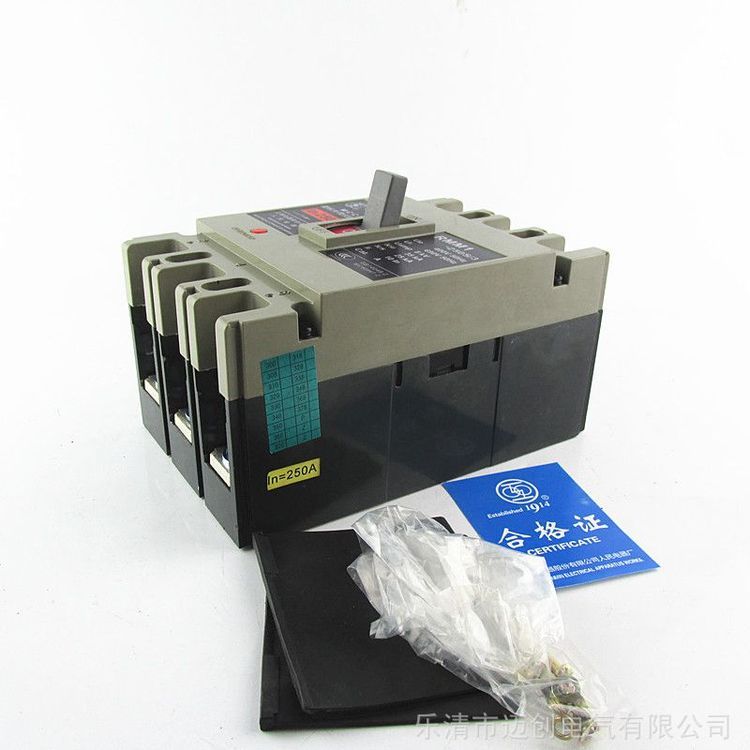

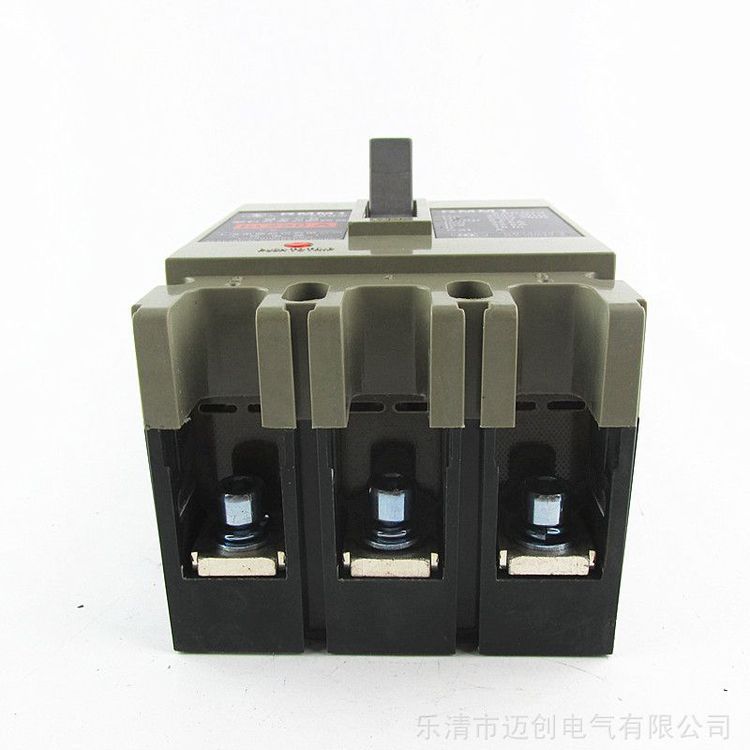

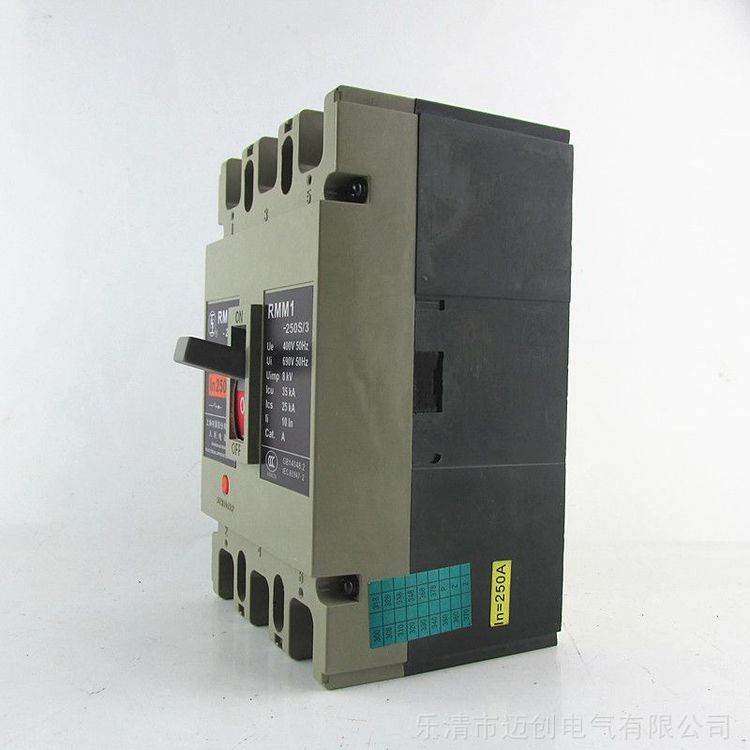

RMM1系列塑料外壳式断路器（以下简称断路器），是采用国际设计、制造技术研制、开发的断路器之一。其额定绝缘电压为800V，适用于交流50Hz/60Hz，额定工作电压690V及以下，（RMM1-63为400V），额定电流至800A的电路中作不频繁转换及电动机保护（RMM1-800无电动机保护型）之用。断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏。

断路器主电路及欠电压脱扣器安装类别为Ⅲ，其余辅助电路、控制电路安装类别为II。

断路器适用于电磁环境A。

断路器能耐受潮湿空气、盐雾、油雾、霉菌、核工业环境的影响。

断路器安装的倾斜度为±22.5°。

断路器在受到船舶正常振动时能可靠工作。

断路器在受到地震情况下（4g）能可靠工作。

断路器应安装在无危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方。

RMM1系列塑料外壳式断路器适用于交流50Hz额定工作电压400V，额定电流至630A及以下的配电网络中作配电使用，400A及以下的断路器也可作为电动机保护使用。该断路器额定绝缘电压为690V。

▲配电用断路器在配电网络中作为分配电能和保护线路及电源设备的过载、欠电压和短路。

▲保护电动机用断路器作为电动机的过载、欠电压和短路。

▲本断路器在正常条件下可作为线路的不频繁转换和电动机的不频繁起动之用。

▲本断路器可垂直安装（竖装），亦可水平安装（横装）。

常用型号有：

RMM1L-100 (16A-100A)：RMM1L-100/3300,RMM1L-100/4300（有4300A,4300B,4300C,4300D）

RMM1L-225 (100A-225A)：RMM1L-225/3300,RMM1L-225/4300（有4300A,4300B,4300C,4300D）

RMM1L-400 (225A-400A)：RMM1L-400/3300,RMM1L-400/4300（有4300A,4300B,4300C,4300D）

RMM1L-630 (400A-630A)：RMM1L-630/3300,RMM1L-630/4300（有4300A,4300B,4300C,4300D）

RMM1L-800(800A):RMM1L-800/4300

三：四级产品代号视图

A型：N极不安装过电脱扣元件，且N极始终接通，不与其他三级一起合分。

B型：N极不安装过电流脱扣元件，且N极与其他三级一起合分。

C型：N极安装过电流脱扣元件，且N极与其他三级一起合分。

D型：N极安装过电流脱扣元件，且N极始终接通，不与其他三相一起合分。

功能特点:

该断路器无飞弧系列具有飞弧距离为零的特点,尤其适用于结构紧凑的抽屉式、封闭式成套设备。

1．该系列断路器中的无飞弧系列采用了获得的CDC灭弧技术。

2．该系列断路器还采用了新结构的触头系统：① 快速可调瞬时电磁系统。②强制触头分离机构。③大开距动触头斥开机构-可翻转斥力机构。 ④U型断路器触头系统：是在原断路器上串联一个由平行导体组成的斥力限流触头系统。

常用型号规格型号:

RMM1-63H RMM1-100S RMM1-100H RMM1-160S RMM1-160H RMM1-250S RMM3-250H RMM1-400S RMM1-400H RMM1-630S RMM1-630H RMM1-800S RMM1-800H

乐清市迈创电气有限公司重信用、守合同产品质量，以多品种经营特色和薄利多销的原则，赢得了广大客户的信任。诚挚与阁下共享柳市低压电器资源，解决你的您的来电，就是对我们的信任和支持,我们的工作理念是诚信，诚心，诚意！一次的合作，永远的朋友。欢迎广大客户朋友来电来函垂询，我们将竭诚为您服务！

背景技术：

高压断路器在电力系统中起控制和保护的作用，市场上，现有的梅花触头由截面为矩形片状触片、支撑作用的套环架及外覆环形弹簧构成，触片两片组成一组，套在套环支架上，构成圆周形的梅花触头。梅花触头是作为高压断路器中的主要输电元件，环形弹簧作把动触片环形砸结在一起，依靠环形弹簧的弹力实现动静触片的接触，每组触片之间留有很大的间隙，环形弹簧也增加了导电面积，因此载流的截面积小，电流密度大，载流量必然小。由于这是工作高压环境，属于大功率设备，环形弹簧中通过较高电流后，较高的电流引起环形弹簧发热，过高的温度环境中环形弹簧发生退火现象，弹簧自安装使用起就一直处于紧绷的状态，但是弹簧的支撑面积少，弹性减弱，弹簧寿命减少，没有了韧性，梅花触头的工作很不稳定。

技术实现要素：

本实用提供了一种梅花触头，解决了环形弹簧高温发生退火的现象，散热效果好，提高了梅花触头工作的稳定性。

1、本实用解决上述技术问题采用的技术方案为：包括栅片、支撑轴、触片和弹簧，栅片为环形的上栅片和下栅片，上栅片与下栅片之间连接有支撑轴，上栅片与下栅片的外侧设有若干开口槽，成对的触片安装开口槽内，触片外侧的两端设有弹簧槽，弹簧槽内安装有环形的首尾连接的弹簧，所述触片的两两之间安装有支撑轴。所述支撑轴的上、下两端安装有扇形块，扇形块的外侧设有弹簧槽，弹簧槽与弹簧槽在同一水平面上且弹簧槽处于弹簧槽所形成的环形轨迹上，所述每个扇形块与每个触片表面之间具有间距。

所述扇形块的表面开有若干翅片，每个扇形块对应一对弹簧，所述扇形块设有螺孔。

本实用的有益效果：

与现有技术相比，本实用在支撑轴的上下两端安装有扇形块，当触片与静触头相抵触时，扇形块与弹簧之间形成并联回路，这样弹簧的上的电流被分割成一圈圈并联的回路，每个扇形块与弹簧形成一个并联的回路，此时的扇形块作为支路起到分流的作用，扇形块起到分流的作用必然会伴随产热，每个扇形块的表面开有若干翅片，这样增加了扇形块的散热面积，加快了散热，从而减少了弹簧的发热，不会出现电流过大引起的退火现象，增加了弹簧的使用寿命，弹簧槽与弹簧槽在同一环形水平面上，扇形块上的翅片与弹簧相匹配接触，增加每组触片两两之间弹簧的支撑面积，从而使弹簧的弹力性能损耗减慢，同样增加了弹簧的使用寿命。
