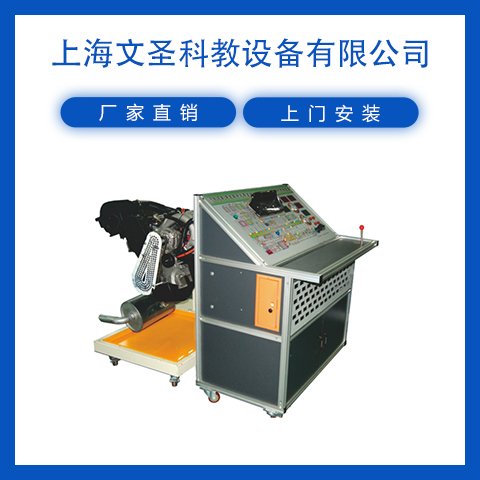

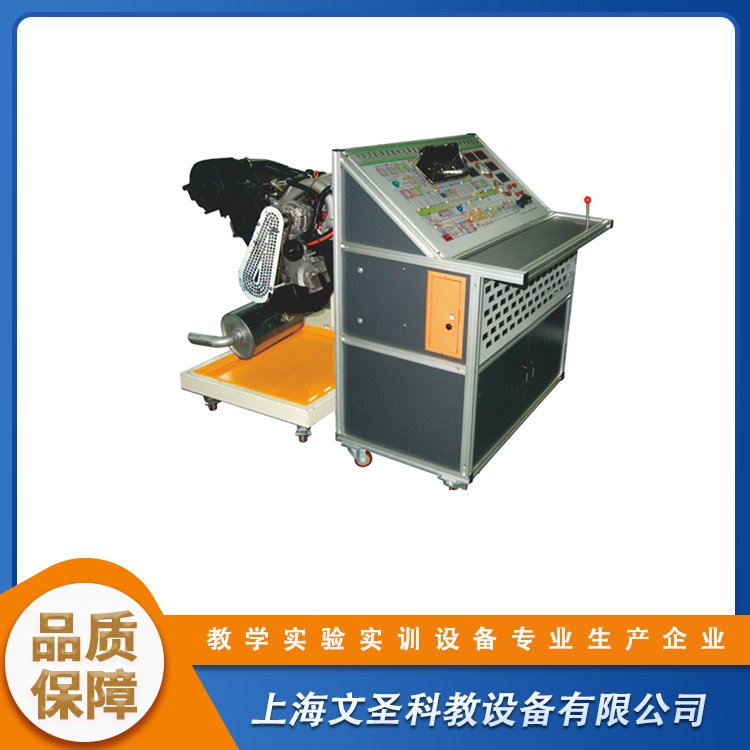

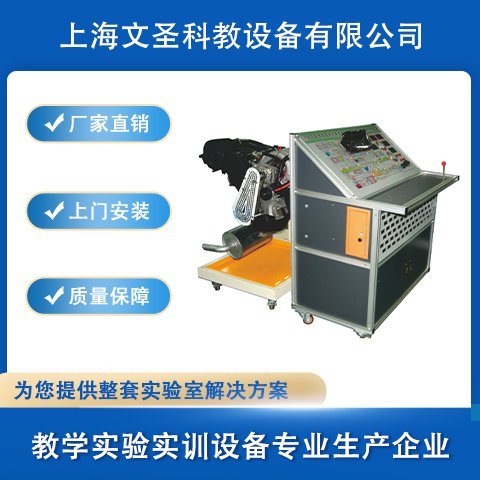

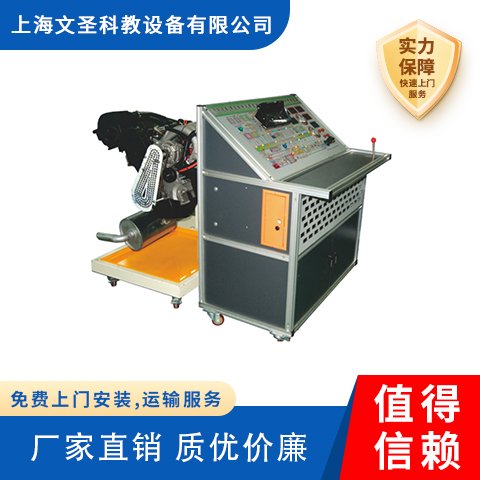

一、设备概述
本产品是用于大专院校、职业学校、汽车修理专业教学之用，通过本产品的演示或实训实操实习，能让学员较快地掌握发动机的构造与控制原理，加快学员对发动机的认识，属于汽车学校教学理想的辅助理解设备。

二、功能特点

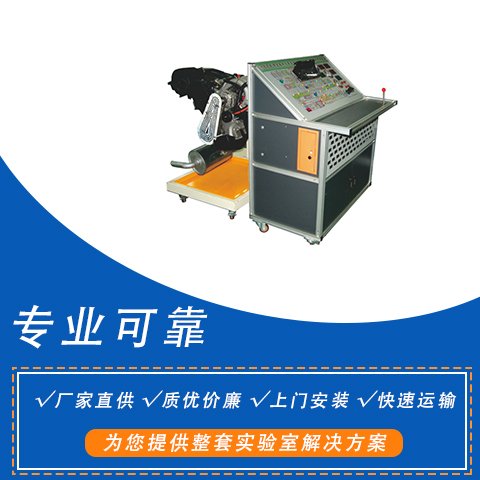

1.装备以帕萨特发动机器件为基础，包括帕萨特发动机总成、起动机、发电机、冷却系统、配气机构、供油系统、组合仪表、电控ECU 、点火开关、蓄电池、各传感器、执行器等帕萨特发动机正常运行附件。外加教学辅助设备：面板电路原理图、燃油压力表、真空表、LED显示灯、故障模拟器，可移动台架、配套说明书等。

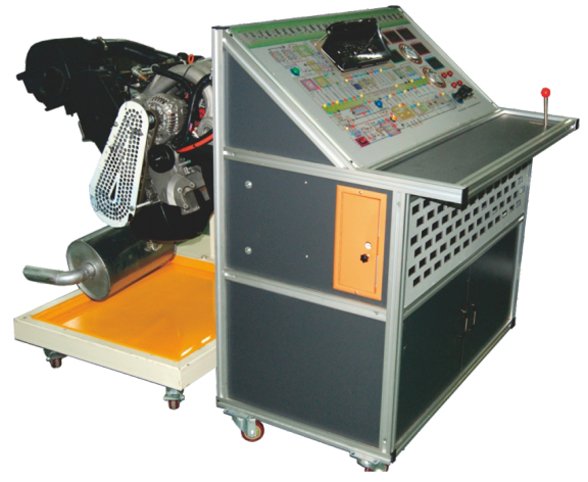

2.发动机结构良好，各项参数均与生产制造、正常运行基本一致。装备由发动机拆装运行台、发动机控制操纵台组成。相互独立分开，能够独立完成相关教学课题。把冷却水道、燃油供给油管、电路控制航空接头等设备连接起来后，可实现发动机起动、怠速、加速等工况实训。
3.配公司研制的万用翻转架，可对翻转架装配不同型号发动机，装配简单方便。翻转架采用涡轮蜗杆系统，能够在发动机拆装与装配过程中，实现360度自由旋转，并锁止于某一位置。全面直观的暴露发动机每个传感器、执行器的安装位置，方便教学与维修实训需要。
4.拆装装备台设皮带、飞轮、排气管等护网，确保使用安全。
5.连接发动机拆装架，可进行发动机起动、怠速等工况。该发动机控制操作台可用于对发动机电控系统教学，可检测发动机机械装配是否正确。

6.配有帕萨特发动机电路原理图，图上设有外接式检测端子，不用拔拉传感器、执行器插头或穿刺导线，通过外接式检测端子，利用万用表等专用仪器仪表进行测量，便能开展包括电阻、电压、频率等实践性教学实训。大大延长了台架使用寿命，方便教学与对学员进行实训考核需要。
7.装备采用手动设置故障，故障点由教师在故障设置箱内进行设置，可以设置单一故障，也可以设置复合故障；学生通过分析电路的故障现象，判断故障点的位置，然后在排故面板上选择需要排除的故障点。适用于对学员进行不同等级实训实操考核需要。
8.原车OBDII诊断座，可连接专用仪器（需要学校自行采购或我们代购）进行发动机故障码读取/清除、防盗匹配、数据流/波形分析；开展包括传感器、执行器、电控系统性能、动态/静态各种参数检测实训。
9.面板电路原理图采用高强度复合铝塑板，激光彩色喷描技术，外加高强度保护膜制作而成。色彩鲜艳，永不褪色！
10.台架底部配机械冲压式接油盘，做到零件、工具、机油三不落地。确保实操场地清洁干净。
11.轮脚采用万向带锁尼龙轮脚装置，可随时固定或移动方面教学。
12.台架采用优质钢管，经特殊焊制而成发动机万用拆装翻转支撑机构，装备经久耐用。

三、产品参数
1.发动机型号：帕萨特1.8T
2.缸数：直列四缸
3.排量：1780ml
4.工作电源：12V蓄电池
5.外形尺寸：1150*1400*1250mm
