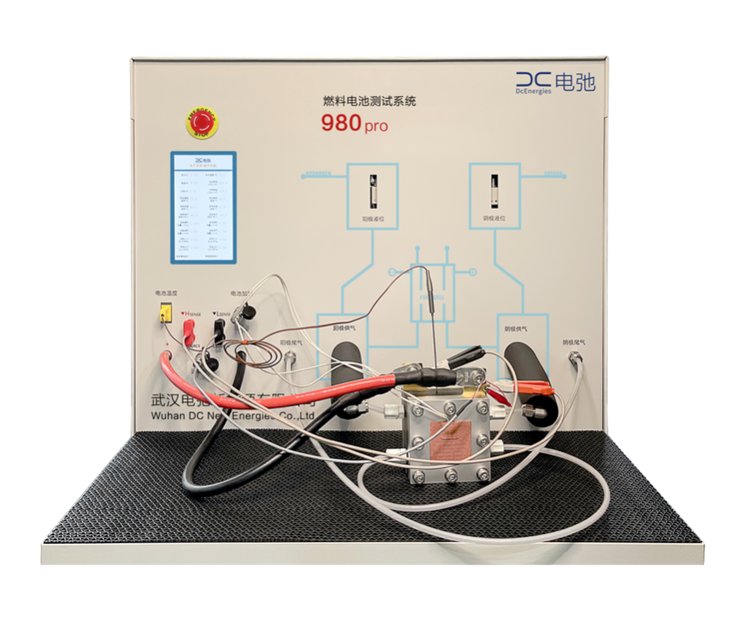

产品名称：980Pro 燃料电池测试系统

产品型号：980Pro

制造厂商：武汉电弛新能源有限公司

设备产地：湖北武汉

产品介绍：进行质子交换膜燃料电池多参数极化曲线测试，完成性能评估、耐久性控制策略研究等工作

主要功能：

燃料流量控制及回传量测、燃料湿度控制及回传量测、燃料温度控制及回传量测、内阻测量、电池性能拉载、多段式电流范围切换功能、恒电流、恒电压、恒功率负载控制模式、半电池电性分析功能、浓差实验、气体计量比测试、毒化测试。能满足多样化实验需求。

技术解读

燃料电池是一种将化学能转化电能的电化学发电器，通过持续添加燃料来达到持续放电的效果。氢能现在已经由关键技术研发逐步转向产业发展阶段。

氢能优点

氢气来源广泛，不受资源约束

催化剂铂金用量较低，且铂金资源回收率非常高，目前海外最新的研究能够将铂用量降至0.06g/kW（约7.06g/辆）

碳达峰 / 碳中和，双碳战略，绿色制氢

燃料电池比锂电安全性好，正常操作下不存在自燃、爆炸的风险

980Pro产品特色

1、0V启动，满电流带载

通常燃料电池在过载测试过程中，一般按照电池制造商规定的时间段运行电池，或直到电池电压降低至电池制造商指定的值为止。如果我们要求电子负载从低电压或0V开始测试时，就会因“0V启动”而面临大电流带载的问题。

“0V启动”的燃料电池测试系统就可以避免上述的问题，而且可以帮助我们限度评估电池的VI特性。980Pro解决了这一大痛点。

2、反极带载，自动背压

背压是对进入燃料电池系统的空气进行压力调节，为燃料电池的阴极供给适宜状态的空气（氧气），直接影响燃料电池的性能和效率。背压过高或过低都会导致气体流量较大波动，对燃料电池系统产生危害。

自动背压由计算机软件控制，可以非常细腻的调控测试数值，精度非常高，可以长时间内保持背压的连续性和稳定性，没有人为干预因素，实验数据更重现、更具说服力。

980pro 集成自动背压的优势

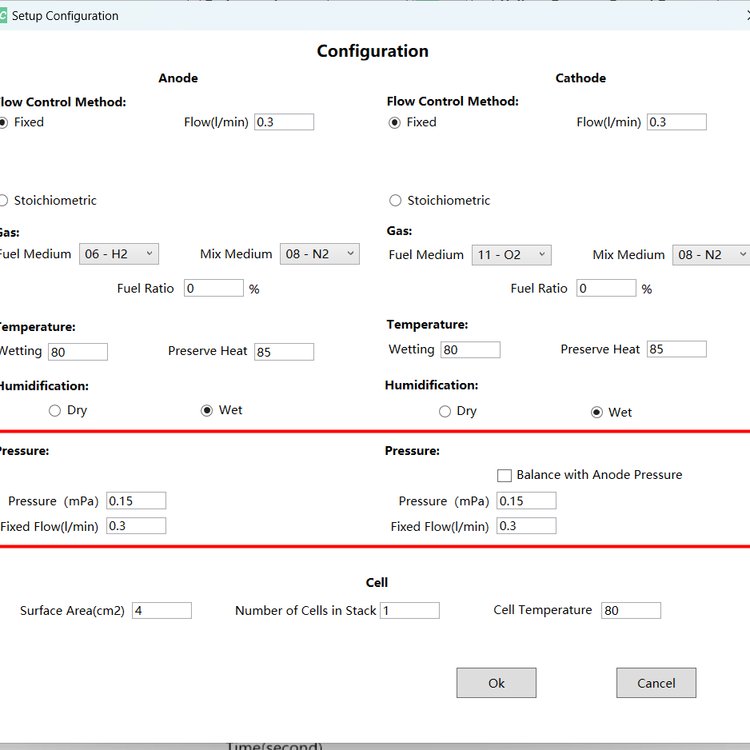

 （980Pro反极搭载，自动背压 更高效抗反极测试）

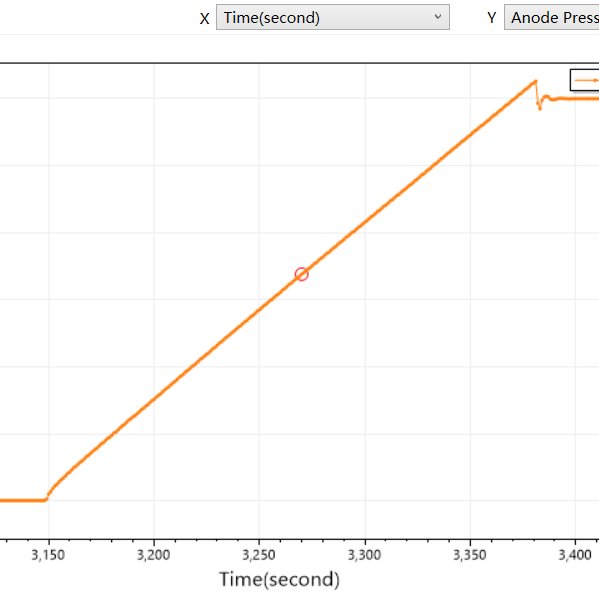

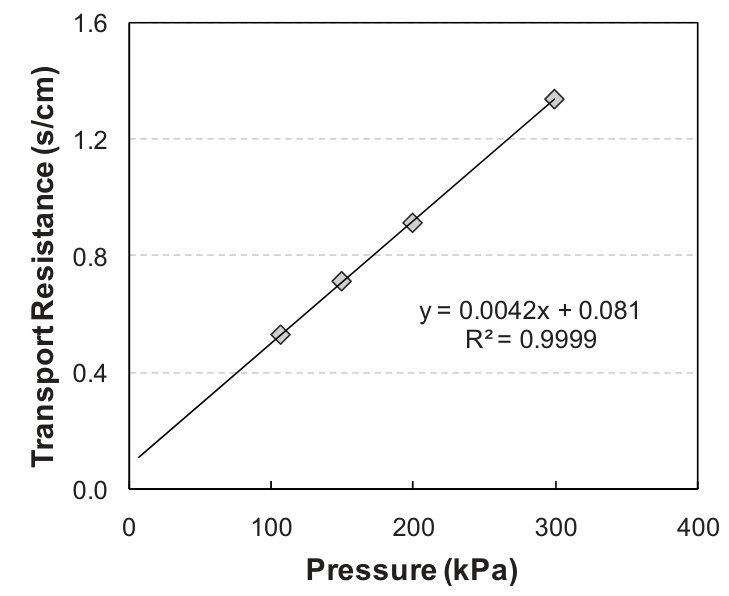

980Pro自动背压 vs 无背压

—— PEM测试中，带背压比不带背压性能提升20%及以上

980Pro自动背压 vs 手动背压

—— PEM测试中，自动背压操作响应更加迅速，压力调节更加平顺

980Pro自动背压 vs 非集成自动背压

—— 数据实时监控预警，全程跟踪压力调节动态

3、气体配比 0-100%

在燃料电池体系中，氢气作为燃料供给，氧气作为氧化剂参与反应，提高燃料电池的效率和稳定性——“气体配比”作用凸显。

安全性：研究燃料系统排出来的气体组成和空气系统排出来的气体组分、量比、特性等信息。

经济性：氢气利用率影响降低氢燃料电池商用成本。研究氢气每小时消耗速率、氧气每小时消耗速率、每小时空气供给量等分析测试，探索高效节能的燃料控制策略。

耐久性：过高活或过低的气体压力、流量都会造成整体波动，影响电池寿命。分析测试有助于检测燃料电池耐久性情况。

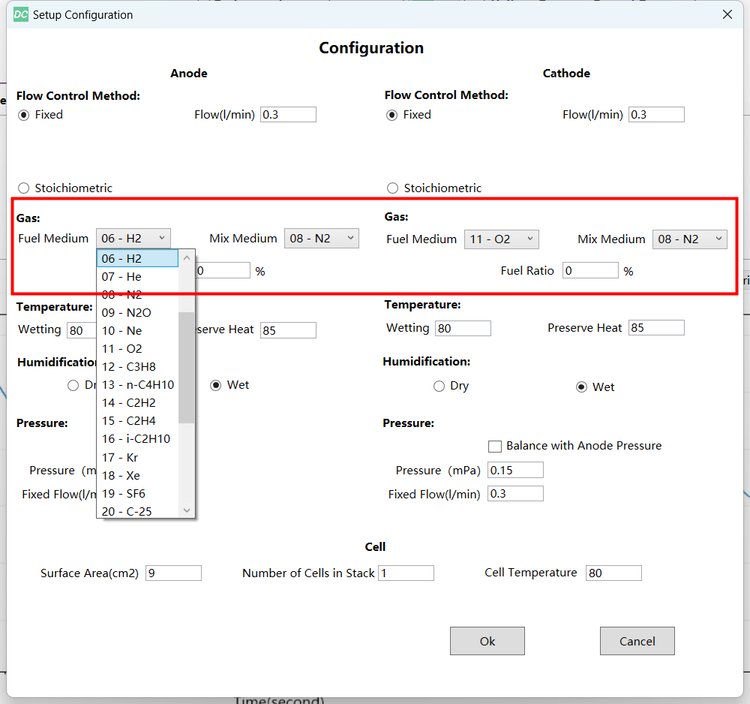

（980pro 多种气体配比）

（N2与O2配比：在氧传输测试中，氮气与氧气配比）

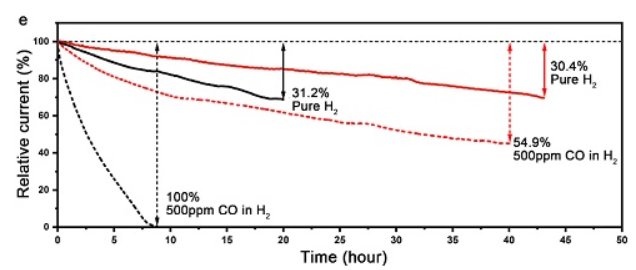

（CO与H2配比：一氧化碳毒化测试中，一氧化碳与氢气配比）

4、大电流  0 ~ 240A

高性能研究 ——  240A 满足5x5cm2 0.5V/4W cm-2的PEM

方便搭配电化学工作站 —— 可搭配20A的电化学工作站

5、桌面式结构

桌面式燃料电池测试系统体型较小，不挑空间、装车搬运方便。电子负载设计适中，能满足绝大多数实验测试需求，性价比较高

980Pro 硬件优势

可0V启动，对应燃料电池低电压、大电流特性。

超高响应速度  ：100ms

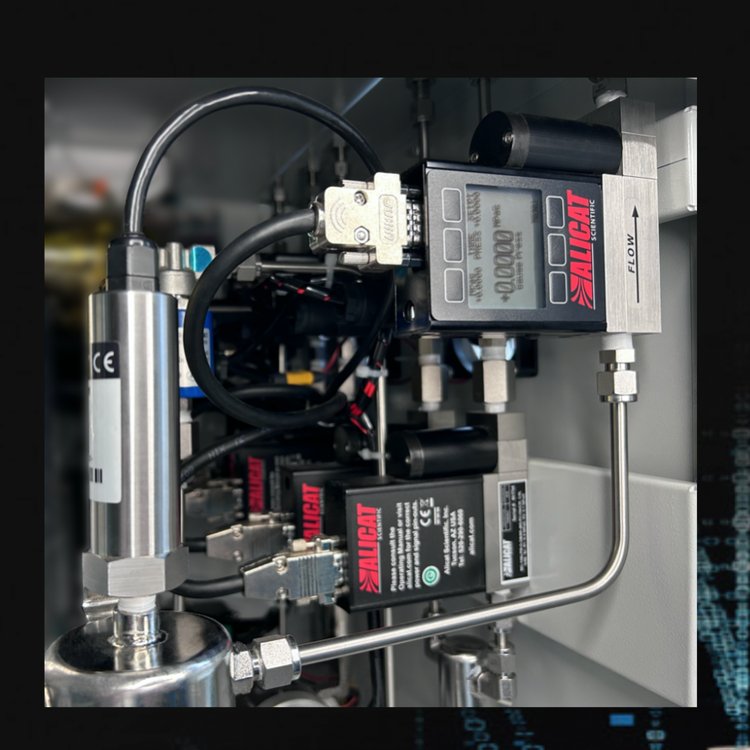

高速响应的质量流量控制器

超宽稳定控制：10000：1（0.01%-100%量程）应用于混合气体动态配比

超高精度：标准精度±（0.8%读数+0.2%满量程）  高精度（选配）：±（0.4%读数+0.2%满量程）

超宽稳定控制：10000：1（0.01%-100%量程）

高精度（选配，NIST可溯源）：+/-0.125%满量程

标准精度（NIST可溯源）：+/-0.25%满量程

高稳定性的背压控制器（选配）

提供各式单电池夹具

超多气体类型选择：98种预置可选气体

NIST可溯源校准证书



980Pro 软件优势

每秒5point快速数据提取速度

具备安全逻辑，确保电池测试稳定性

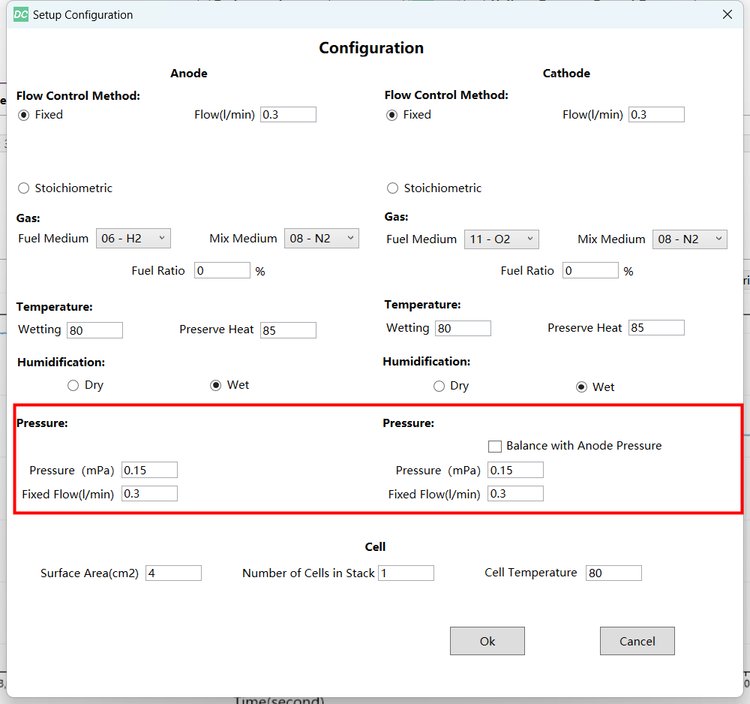

勾选式测试条件编辑画面，快速编程

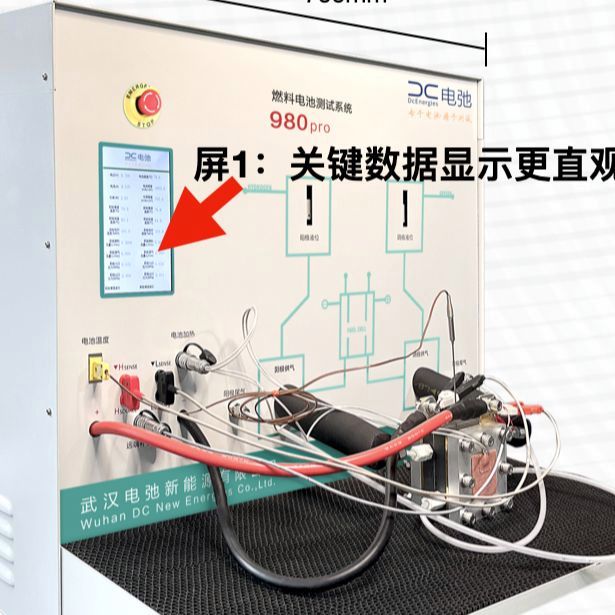

数据实时显示，重点数据单独显示

历史数据显示对比

报表生成导出功能



980Pro 主要技术指标

加湿方式	气泡式加湿
加湿温度范围	室温~90℃
加湿湿度范围	100% RH @流量（5L）
温度控制感测形式	T型热电偶
阳极气体流量控制	可达5 SLPM
阴极气体流量控制	可达10 SLPM
安全保护机动作	卸除负载，停止加热，氮气清扫，停止燃料供应
启动保护项目	过电流保护， 低电压保护， 沟通失效保护， 自动氮气清扫保护， 温度保护， 补水异常保护， 加湿瓶液位警示保护， 进气压力不足警示保护
安全设计	手动紧急停止开关一组
干湿切换方式	自动
干湿切换频道	阳极与阴极共两组
功率	100W
电流范围	0~24A/0~240A 支持定制
电流设定分辨率	0.4~4mA
电压范围	-0.7V~2V/-3.3V~10V
电压设定分辨率	0.05/0.25mV
