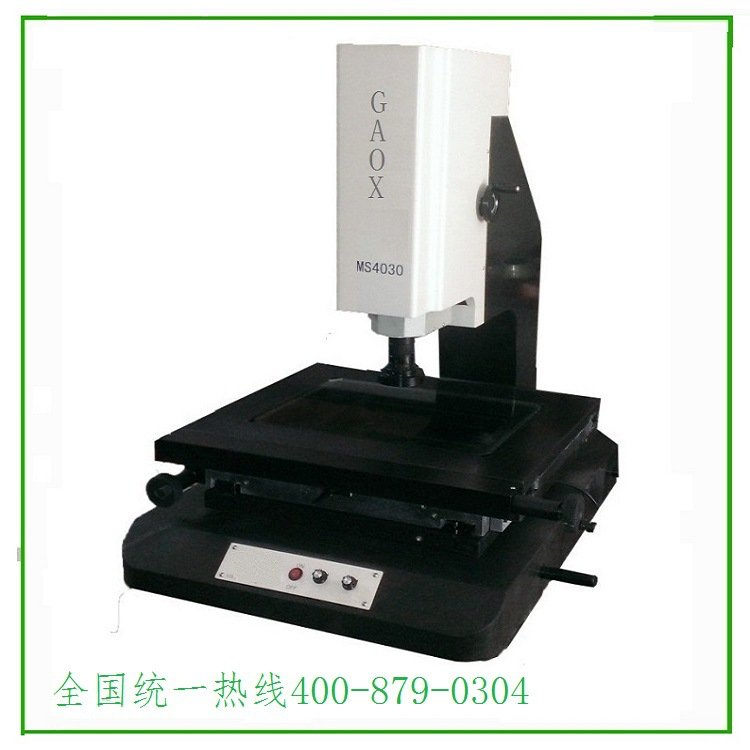

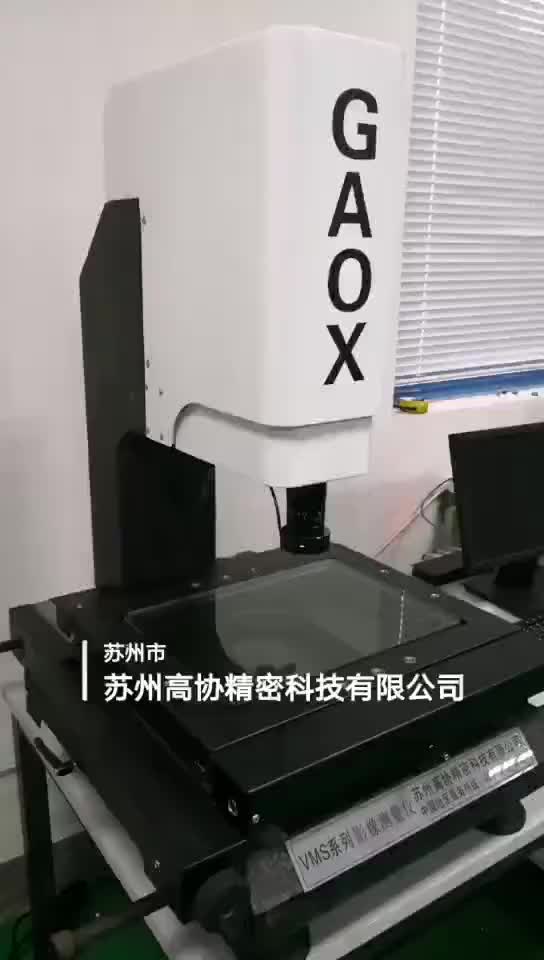

影像测量仪产品简介

本产品结合传统光学与新数位科技能将被测物体影像直接输入到电脑，使其数位化，在电脑上生成画面让您更直观、清晰的了解产品的形状、大小及尺寸。同时，您可以将所测得结果输出到Excel或Word里面作数据备份和客户所需测量资料及报表传送。产品集绘图、测量、数据转换等功能为一体，功能更强大，操作更简便。是工程开发，绘图测量，品质检测的仪器。

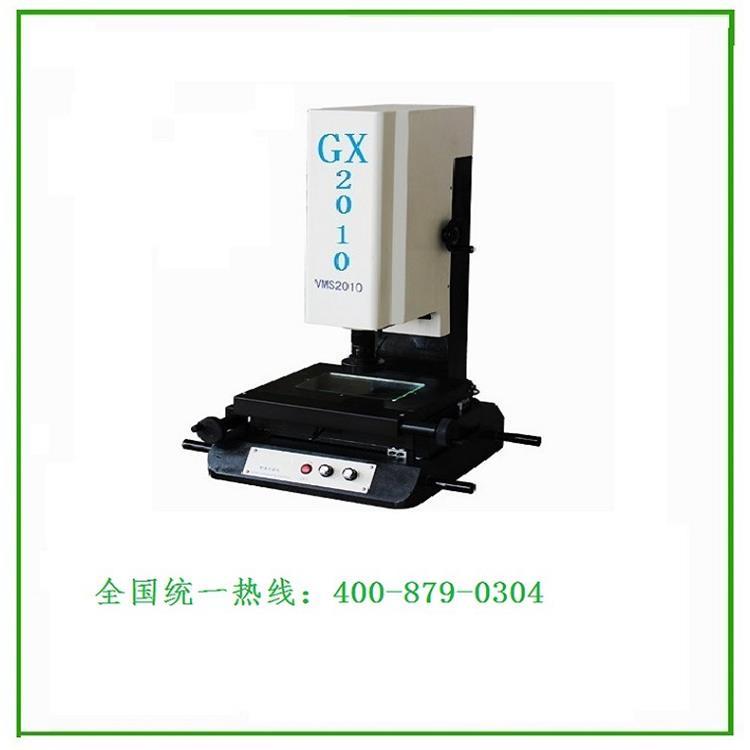

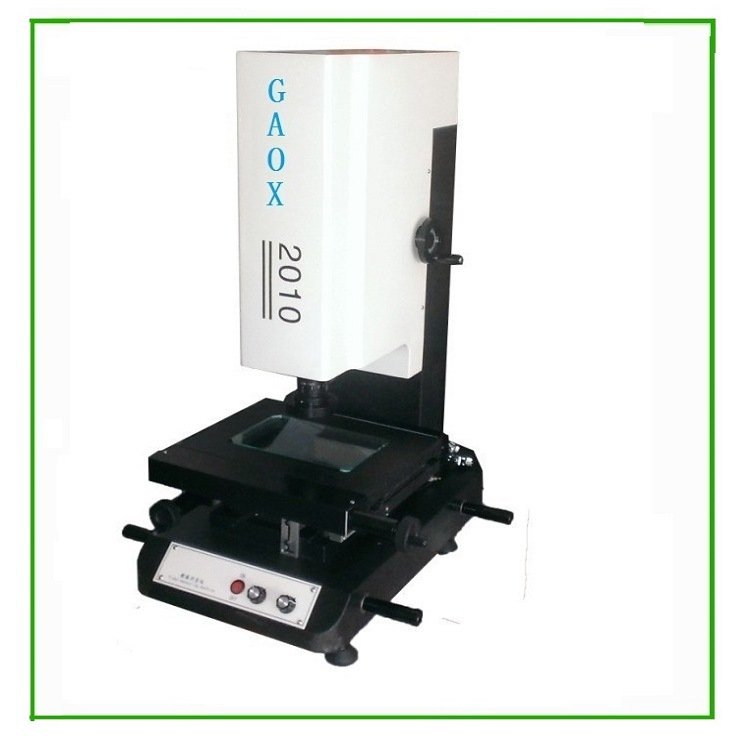

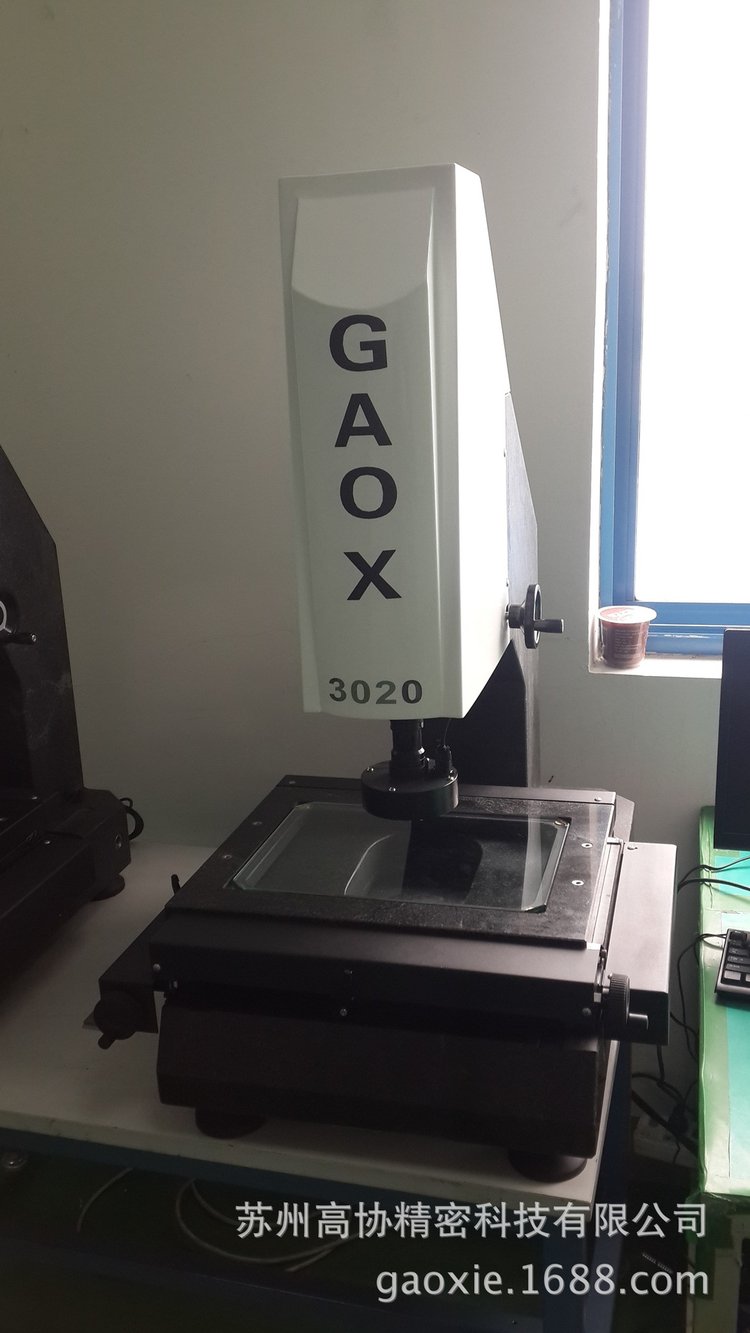

技术参数 VMS2010

有效测量行程(X×Y) ：200 mm×100 mm

Z轴调焦升降范围：180mm

分辨率：0.001mm

X、Y轴线性精度：U≤( 3+L/200 )μm

载物台尺寸：345mm*250mm

玻璃台尺寸：223mm×143mm

承载重量：25kg

影像系统：美国TEO高分辨率1/3”彩色CCD

物镜：可连续变倍光学放大倍率0.7×-4.5×

影像放大倍率：20-225×，

光栅尺：高精度精密光栅尺,分辨率1um

照明系统：表面光源及透射光源均为LED，亮度可调

传动方式：台湾精密无牙传动＋P级交叉导轨

操作方式：摇杆手柄、鼠标拖运、

主机外形尺寸：550mm×390mm×870 mm

机台底座、Z轴立柱：高精度花岗石精度00级

仪器总重：约120kg

量测软件：光学视觉精密测量测软件

数据输出：测量数据Word(doc)、Excel(xls)

物件放大摄像图形(bmp、jpg)、二维图形AutoCAD(dxf)

简单SPC分析，数据Word(doc格式)、Excel(xls格式)

数据导入：二维图形AutoCAD(dxf))

电源：AC 220±5V、50Hz

       使用环境：温度 20±3 ℃，湿度35%-65%

二、软件介绍:

A.基本功能:

● /相对/工作坐标转换●公/英制转换●度/度分秒转换●点/点群●两点/多点求线●三点/多点求圆及弧●B-spline线●两点间的距离●两线间的平均距离●点线间的距离●两圆心距离●圆线距离●两线的夹角及交点

B.特殊功能:

1.量测工件无需调节摆正，软件提供坐标平移、旋转、摆正。

2.直接在影像及几何区标注/移动尺寸。直线修剪、延伸功能。

3.几何区点、线、圆/圆弧及直线端点、中点，圆心、象限点自动捕捉。

4.调节CCD参数设定，提高自适应力；去除毛边功能，以正确取得量测数据。

6.利用影像工具快速自动抓取基本几何轮廓边界点，直接拟合成线、圆、弧。

7.量测区工件放大摄像图形化输出，转成(.bmp jpg)。

8.测量数据化输出，CAD、EXCEL (.xls)。

9.SPC功能，直接输出管制图、制程能力指数，转成、EXCEL

10.机械图形直接输出.dxf格式，实现2D抄数功能 ，与AutoCAD、Pro/e等其它软件无缝联接。

11.可转入.DXF格式文件，与工件实物或测量图形进行比对。并可直接在影像区任取两点得到误差测量值。

12.提供平面内直线度、圆度、角度分析，进行有效之品质检验

13.机台精度补偿功能，提高量测精度。

14．可拍取图片，在图片上进行测量

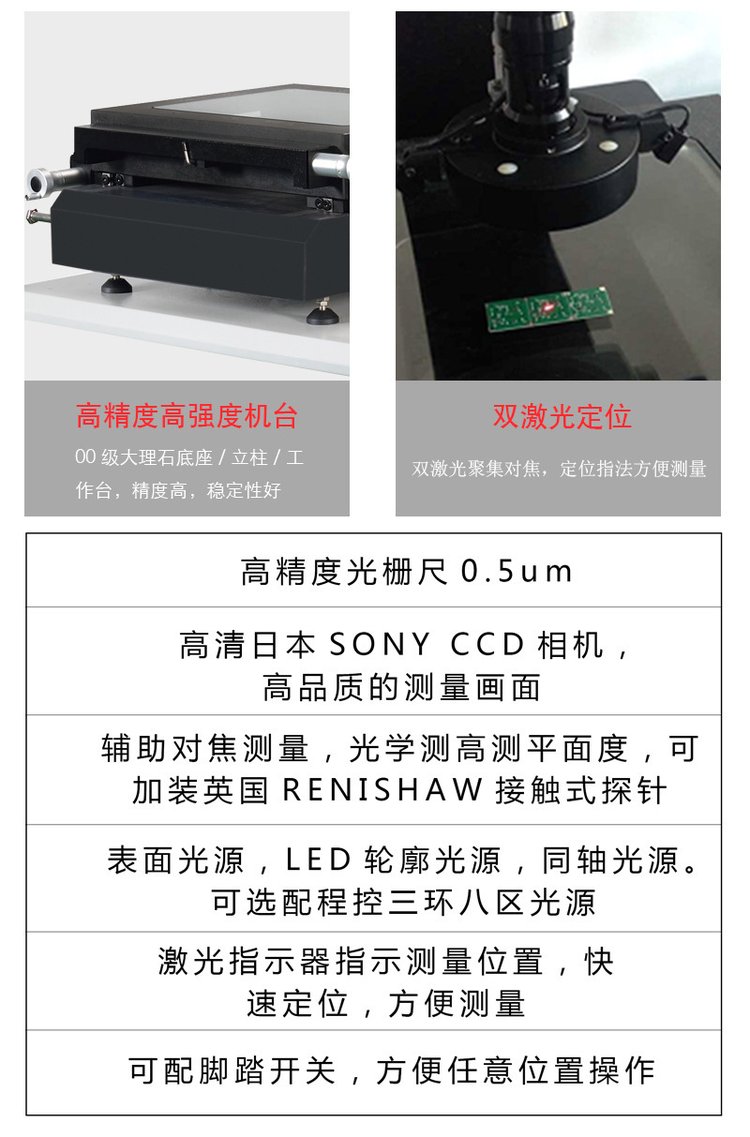

产品特色

 ▼高解析影像光学系统  设计特殊光学滤镜及传导系统，配合变焦镜头组，加装高分辨率CCD确保影像品质之锐利度、清晰度及量测度，避免影像扭曲、色差、失去度、影像漂浮失真放大倍率0.7x-4.5x（28x-180x）：选配：0.5x，2x物镜

▼超高精密度之光学尺  采用超高精密度之光学尺，分辨率高可达0.0005mm（0.5μm），重复精密度达±1（μm），线性精度（3＋0.01L）μm，L＝Measuring length（mm），搭配高精密影像量测软件，增加量测便利性

▼光源系统  采用新LED环型灯源组，寿命可长达五万个小时，以解决灯炮耗材之问题。此外高度度，低温度可避免待测工作受灯泡热度造成热膨胀之影响。

▼Z轴二段式粗细微调装置TF系列在Z轴上除了装设了粗调装置外，还有微调的贴心设计，让您在焦距调整上更能得心应手

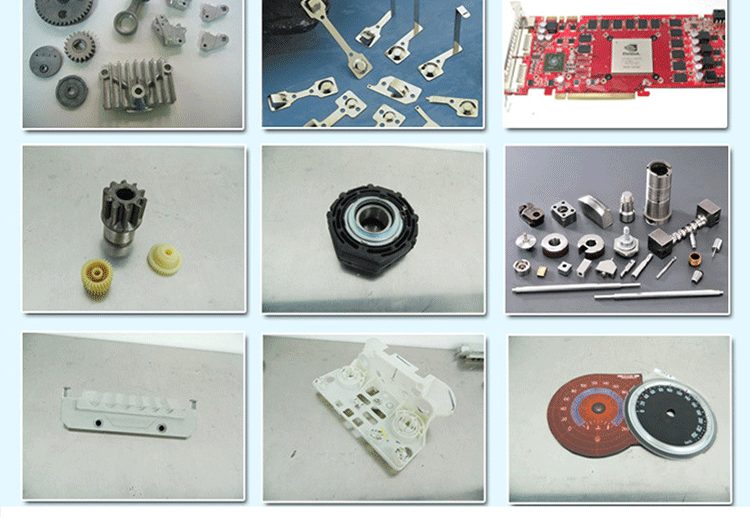

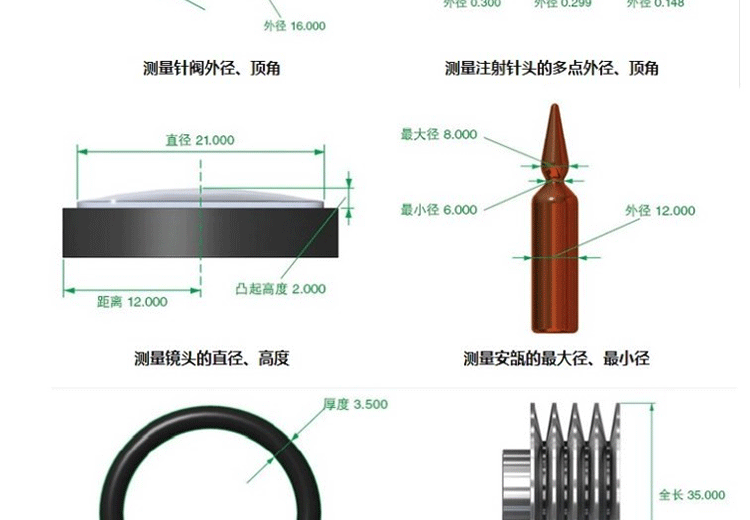

■适合行业  电子、晶圆封装、LCD、五金类模具、冲压件、弹簧、塑料、橡胶、油封、轴承、相机制品、汽机车零件、PCB、导电架、电子零件组、金属加工品、精密加工、螺丝、电源器、端子等。
