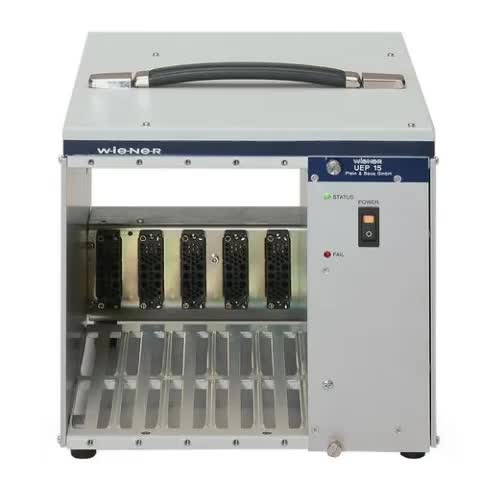

WIENER NIM 便携式机箱 150W


对于便携式应用，这款便携式迷你 NIM 机箱最适合提供 7 个 NIM 插槽（UEP15 电源使用 2½ 个插槽），采用坚固的钢铝结构。顶盖配有把手，并有一个用于对流冷却气流的侧孔。板条箱配备了非常紧凑的 UEP15 – 150W 插槽电源，可提供所有 6 种直流电压。

特征

UEN 04T NIM 便携式机箱：

7 ½ 槽非通风 NIM 箱 UEL 04T，（5 槽空闲）

稳定的不锈钢导卡结构，顶盖带把手

Bin 配备长寿命 NIM 连接器，所有直流线路均已接线，

尺寸：270mm x 5U (222.3mm) x 340mm [whd]，重量：约3公斤


UEP 15 电源：

正面插入式插槽电源 2.5 NIM 插槽宽，150W 功率输出

6 倍直流输出（+/-6V、+/-12V、+/-24V），由可调节的单片稳压器稳定，过压/欠压和过温故障的关断保护

通过标准 NIM 连接器的配电背面

前面板带有电源开关和控制 LED，用于显示状态和故障

交流输入 230V/50 Hz 或 110V/60Hz

尺寸：宽 2 1/2 NIM，高 183 mm，深 249 mm，重量：7.5 kg

CE 符合性

前置放大器电源连接器

Ordering Information

Standard configurations (others possible by request).
Type Slots +6V/-6V +12V/-12V +24V/-24V 115VAC Type/Power
NIM 150T_x 5 5A/5A 3A/3A 1.5A/1.5A 0.25A UEP15 / 150W

Note: _x = defines the AC input voltage, factory default is 220V AC (without index)
x = B: 110V AC
x = J: 100V AC
x = E: 240V AC

(total 7 slots, 2 used for UEP15 power supply)

For discontinued items please see the support section!

技术信息

UEN 04T NIM Bin 可移动

7½ 插槽便携式迷你 NIM 机箱，有 5 个空闲用于 NIM 模块的插槽，2½ 个插槽由 UEP 15 电源占用。坚固的钢铝结构。通过插槽 12 位置上的标准 NIM 连接器馈入直流电源。对于 +/-6V 和接地，每条线路都有两个并联引脚，以降低过渡电阻。


顶盖配有把手并有横向穿孔，以提高对流冷却效率。用于无损桌面操作的 22 毫米高橡胶支脚还可以使足够的冷却空气进入底部。电源线直接插入电源的背面。

当前最大额定值：
Voltage Line Current / slot Current / bin Comment
+/-6V 13A 26A not sensed
+/-12V 13A 13A not sensed
+/-24V 13A 13A not sensed
GND 13 13A
115V AC
0.5A Secondary

所有 NIM 机箱都有接地线，用 0,25mm² 接线

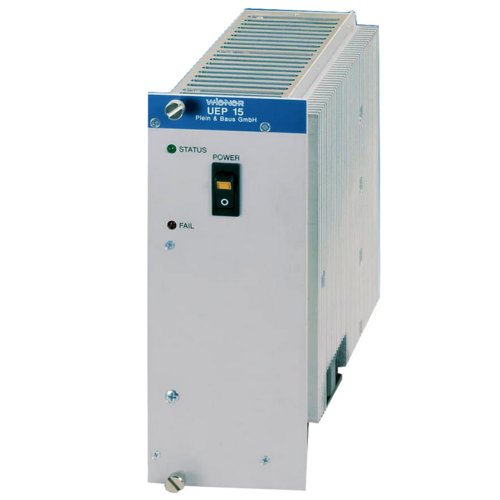

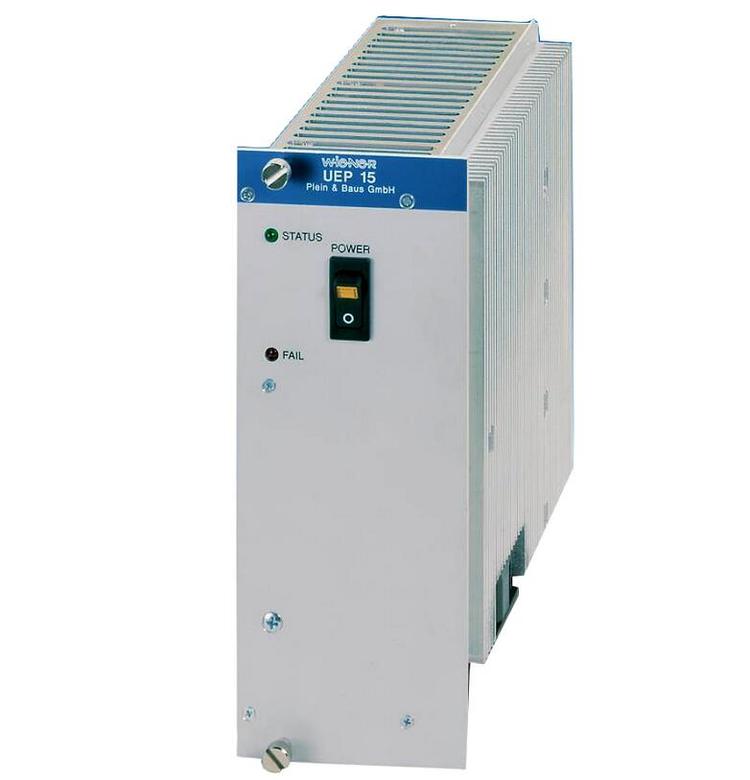

NIM 紧凑型插槽电源 UEP 15


插入电源以用于 UEN 04 机箱或为每个未通电的现有 NIM 机箱供电。 UEP 15 具有全部 6 种电压，由可调节的单片稳压器稳定，位于带有标准 NIM 引脚输出的后 NIM 连接器上。接地和 6V 输出被拼接到两个引脚，以最大限度地降低电压降。


集成的鼓风机冷却散热器、组件和环形变压器。电压调节器和变压器受到过热保护。过欠压检测器（限制为标称电压的 +/-3%）激活电源切断继电器（前面板上的红色信号“不良状态”）。


交流电源电压：100、115、225、240VAC，通过使用不同的内部变压器抽头。

Power supply DC-Outputs: +6V -6V +12V -12V +24
UEP15 5A 5A 3A 3A 1,5A
UEP15 as 5A 5A 3A 3A 3A


Power supply DC-Outputs: -24V 115VAC max. power regulation application
UEP15 1,5A 0.1A 150W linear NIM
UEP15 as 0,5A 0.1A 150W linear NIM

UEP15
Input voltage, 47-63Hz 100V, 110V, 215V, 220V, 240V all (+/-10%), 5 internal taps
Soft start yes
Output: Noise and Ripple: Full load +/-6 / 12 / 24V <3mVpp / <5mVpp / <10mVpp
Regulation static: Change of output voltage versus load change 10-100% <0,2% for 6V, 0,1% for 12/24V
Regulation static: change of output voltage versus line change +/-10% 0,02%
Recovery time versus load change 10-100% <0,15ms
Output impedance: Static / Dynamic(at 100kHz) 1,5mOhm / 0,5 Ohm
Temperature Error <0,02%/K
Thermal Protection (No. of thermal switches) (1x) and Regulators internally
Output Current Characteristics (Ishort <3A in foldback regulators), reverse bias diodes! Constant current and trip off
Dual tracking for complementary outputs no
Calibration ranges Voltage / Currents +/-5% / fix limits

Sense compensation ranges, all DC voltages 0V
Status Control for all voltages (Over- Under-Voltage Comparator, defaults +/-0,3%) Bad Status red LED, unit trips off
Overvoltage Protection, trip off thresholds (defaults) +/-0,3% of nom voltages
Derating >40°C with 2% up to 60°C max.

Optional CAN-bus interface for DC voltage monitoring and remote on/off via rear 9 pin sub D connector
