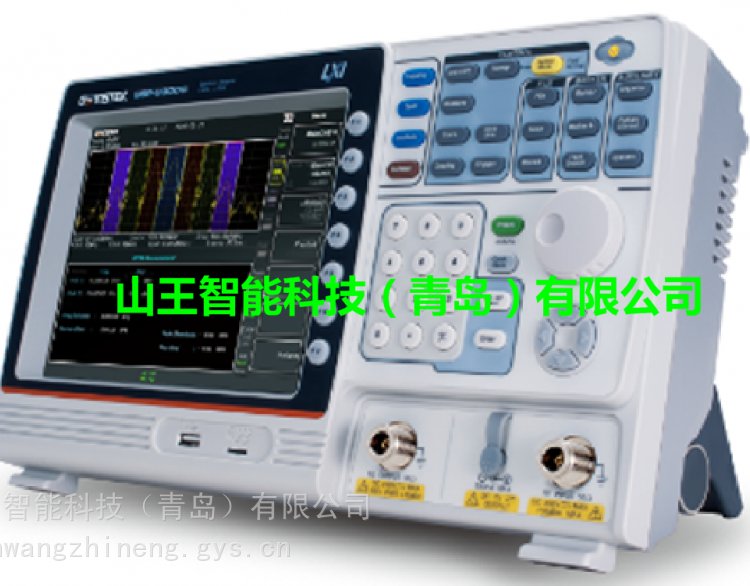

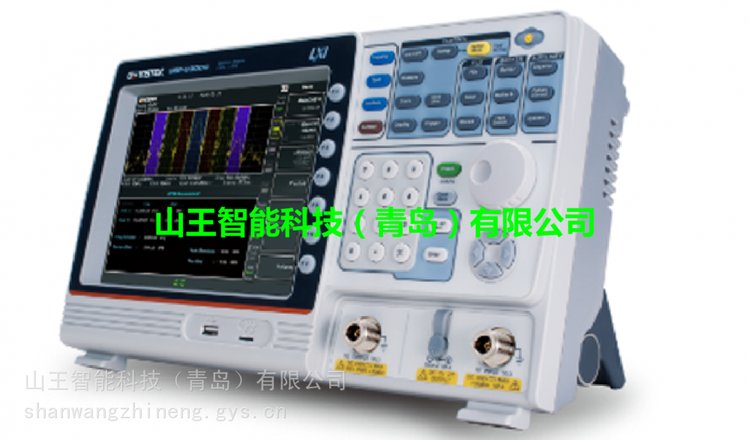

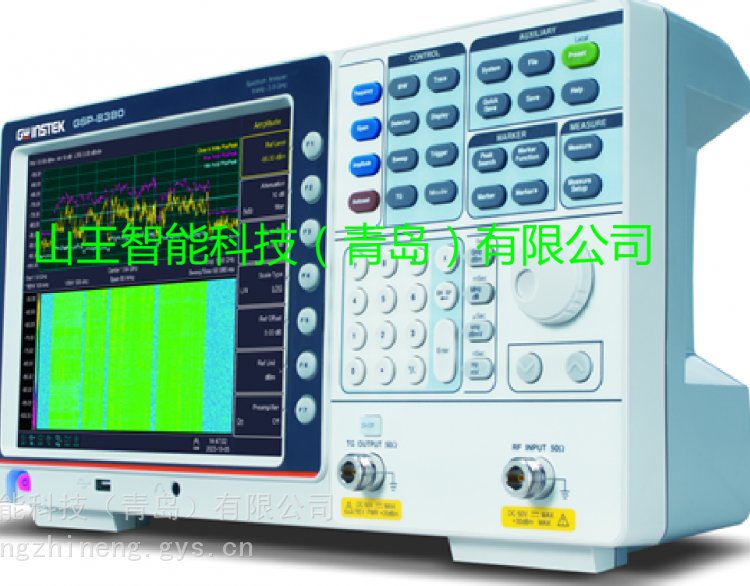

GSP-9330

GSP-9330台湾固纬INSTEK/GSP-9330频谱仪|山王智能科技（青岛）有限公司现货优惠价供应

山王智能科技提供GSP-9330维修、GSP-9330售后服务、GSP-9330销售、GSP-9330培训、GSP-9330说明书

GSP-9330应用及原理等等

频率范围：9kHz~3.25GHz

频率稳定度：0.025ppm 老化率：1ppm

RBW：1Hz~1MHz(3dB) 6dB EMI 滤波器：200Hz, 9kHz,120kHz,1MHz

最快扫描时间：204us

灵敏度：-149dBm/Hz 前置放大器开启）

内置前置放大器，50dB衰减器及序列功能

内置EMC预测功能

内置2FSK分析，AM/FM/ASK/FSK解调&分析

内置p1dB点，谐波，通道功率，N-dB带宽，频率计数，时域功率测量，

OCBW,ACPR,SEM,TOI,CNR,CTB,CSO,噪声记号，门控扫描

内置光谱图，拓谱图和分窗显示模式

远程控制EMI测量软件：SpectrumShot

远程控制接口：LAN,USB,RS-232c

选配：跟踪源，GPIB接口，电池组

GSP-9330      3.25GHz频谱分析仪

EMC测试解决方案：

GKT-008          EMI近场探棒组

GLN-5040A      线性阻抗稳定网络

GIT-5060         隔离变压器

GPL-5010         脉冲限幅器

选购信息

Opt.01 跟踪源

Opt.02 电池模块

Opt.03 GPIB界面



选购配件

GSC-009 便携式背包

GRA-415 机架面板

快速选型

型号	频率范围	功能	显示模式	扫描时间	标配接口
GSP-9330	9KHz-3.25GHz	EMI,P1dB，AM,FM,ASK,FSK,2FSK	光谱、拓扑、频谱	204us	USB/RS232
GSP-9300B	9KHz-3GHz	P1dB	光谱、拓扑、频谱	204us	USB/RS232
GSP-730	150KHz-3GHz	30KHz，100KHz，300KHz，1MHz	频谱	300ms	USB/RS232
GSP-818	9KHz-1.8GHz	10Hz-500KHz，1-10步进	频谱	10ms	USB/LAN





详细规格
频率
频率
范围	9 kHz ~ 3.25 GHz
设定分辨率	1 Hz
频率参考源
准确度	±[(最后调校周期 x 老化率) +温度的稳定度+电压供给的稳定度
老化率	±1 ppm max.	调校后经过1年时间
温度的稳定度	±0.025 ppm	0~ 50 °C
电压供给的稳定度	±0.02 ppm
频率读值稳定度
开始、停止、中心、标记	±(频率显示值 x 频率参考源的准确度 + 10% x 解析带宽 +  频率分辨率)
扫描点数	最多601，最少6
标记计数器
分辨率	1 Hz, 10 Hz, 100 Hz, 1 kHz
准确度	±(频率显示值 x 频率参考源的准确度 + 计频器的分辨率)	RBW/Span >=0.02 ;Mkr level to DNL>30 dB
频距
范围	0 Hz (zero span), 100 Hz to 3.25 GHz
分辨率	1 Hz
准确度	±频率分辨率	RBW : 自动
相位噪声
距离载波信号的偏移量		Fc =1 GHz; RBW = 1 kHz, VBW = 10 Hz; Average ≥ 40
10 kHz	典型值
100 kHz	典型值
1 MHz	典型值
解析带宽滤波器
滤波器带宽	1Hz ~1MHz，按1-3-10 的順序；200 Hz, 9 kHz, 120 kHz, 1MHz	‘-3db带宽；-6dB 带宽
准确度	± 8%, RBW = 1MHz；± 5%, RBW	标示值；标示值
形状系数	典型的带宽比率：-60dB:-3dB
视讯带宽滤波器
滤波器带宽	1 Hz ~ 1 MHz 按 1-3-10 顺序	-3dB 带宽
振幅
振幅范围
量测范围	100 kHz ~ 1 MHz；1 MHz~ 10 MHz；10 MHz~ 3.25 GHz	由显示平均噪声位准（DANL）到+18dBm；由显示平均噪声位准（DANL）到+21dBm；由显示平均噪声位准（DANL）到+30dBm
衰减器
输入衰减器范围	0 ~50 dB，能以1 dB 为单位进行调整	自动或者手动设定
安全输入位准
平均的连续功率	≤ +33 dBm	输入衰减器的设定≥10 dB
直流电压	± 50 V
1dB增益压缩
输入混波器端的总功率	> 0 dBm	典型值；fc ≥50 MHz；关闭前级放大器
前级放大器端的总功率	> -22 dBm 混波器的功率位准（dBm）＝输入功率（dBm）－ 输入衰减量（dB）	典型值；fc ≥50 MHz；开启前级放大器
显示平均噪声位准 (DANL)
关闭前级放大器	RF衰减量0 dB；RF输入端连接50Ω负载; RBW 10 Hz；VBW 10 Hz；频距500Hz ; 参考位准-60 dBm; 轨迹平均≥ 40次
9 kHz~ 100 kHz	标示值
100 kHz ~ 1 MHz
1 MHz ~ 2.7 GHz
2.7 GHz ~ 3.25 GHz
Preamp on	RF衰减量0 dB；RF输入端连接50Ω负载; RBW 10 Hz；VBW 10 Hz；频距500Hz ; 参考位准-60 dBm; 轨迹平均≥ 40次
100 kHz ~ 1 MHz	标示值
1 MHz ~ 10 MHz
10 MHz ~ 3.25 GHz
位准显示范围
刻度	对数, 线性
单位	dBm, dBmV, dBuV, V, W
标记位准读值	0.01 dB	对数刻度
	0.01 % of reference level	线性刻度
位准显示模式	轨迹, Topographic, Spectrogram	单一/分割窗口
轨迹数量	4
检波器	正峰值、负峰值、取样、一般及RMS(非视频), 平均值(EMI), Quasi-Peak(EMI)	可在不同轨迹下分别设定
轨迹功能	清除/写入；值/最低保持；检视轨迹；空白；平均运算
振幅精度
点数	中心频率160MHz, 10kHz RBW, 1kHz VBW, 频距100kHz, 对数单位, 1dB/每格, 峰值侦测模式, 20~30℃, 信号 0dBm
关闭前级放大器	± 0.3 dB	参考位准 0dBm, 衰减量10dB
开启前级放大器	± 0.4 dB	参考位准 -30dBm, 衰减量0dB
频率响应
关闭前级放大器	衰减量10 dB，参考频率：160 MHz，20~30℃
100kHz~2.0GHz	± 0.5 dB
2GHz~3.25Hz	± 0.7 dB
开启前级放大器	衰减量0 dB，参考频率：160 MHz，20~30℃
1MHz~2GHz	± 0.6 dB
2GHz~3.25Hz	± 0.8 dB
输入衰减切换不确定度
衰减器设定	0 ~50 dB，以1 dB 为单位进行调整
不确定度	± 0.25 dB	参考点：160MHz, 10dB 衰减量
解析带宽滤波器切换不确定度
± 0.25 dB	参考点：10kHz RBW
位准量测不确定度
整体振幅准确度	± 1.5 dB；± 0.5 dB	20到30度C, 频率>1MHz, 信号输入0~-50dBm, 参考位准0~-50dBm, 输入衰减量10dB, RBW 1kHz, VBW 1kHz, 信号校正后, 前级放大器关闭；典型值
旁生噪声响应
二次谐波失真		关闭前级放大器；信号输入位准：-30 dBm, 0dB衰减量
+35 dBm	典型值; 10 MHz
+60 dBm	典型值; 775 MHz ≤ fc
三阶交互调变		关闭前级放大器；信号输入位准：-30 dBm, 0dB衰减量
> 1dBm	300 MHz ~ 3 GHz
与输入端相关的旁生噪声	输入信号-30 dBm,衰减量为0 dB, 20到30度C
残留响应 (内在的)	输入端连接50Ω负载；RF 衰减量为0 dB；关闭前级放大器
扫频
扫频时间
范围	204 us ~ 1000 s；50 us ~ 1000 s	频距>0Hz；频距等于0Hz, 最小时间分辨率10us
扫频模式	连续, 单次
触发源	自由撷取；影像信号；外部信号
触发斜率	正或负的信号缘
前置放大器
频率范围	1 MHz ~ 3.25 GHz
增益	18 dB	标示值, 标准机器已内建
正面板输入/输出
RF输入
接头类型	N型母座
阻抗值	50Ω, 标示值
VSWR	300kHz 到3GHz, 输入衰减≥ 10 dB
外部供应电源
接头类型	SMB公座
电压/电流	+7Vdc, 500mA	含短路保护
USB主控端
接头类型	A型接头
通讯协议	版本2.0	支援全速/高速/低速
Micro SD插槽
通讯协议	SD 1.1版
支援卡别	MicroSD, MicroSDHC	至32GB可使用
背面板输入/输出
参考输出
接头类型	BNC 母座
输出频率	10 MHz	标示值
输出振幅	3.3V CMOS
输出阻抗	50 Ω
参考输入
接头类型	BNC 母座
输入参考频率	10 MHz
输入振幅	-5 dBm ~ +10 dBm
频率锁定范围	在±5ppm的输入参考频率至内
警示输出
接头类型	BNC母座,	开集电极控制
触发输入/门闸扫描输入
接头类型	BNC母座
输入振幅	3.3V CMOS
切换	自动切换
LAN (TCP/IP)界面
接头类型	RJ-45
标准	10Base-T; 100Base-Tx; Auto-MDIX
USB被控端
接头类型	B型接头	仅适合远程控制, 支持USB　TMC
通讯协议	版本2.0	支援全速/高速
中频输出
接头类型	SMA 母座
阻抗	50Ω	标示值
中频频率	886 MHz	标示值
输出准位	-25 dBm	10dB衰减量, RF输入：0dBm @1GHz
耳机输出
接头类型	3.5mm立体声插槽, 有线单声道操作
屏幕输出
接头类型	DVI-I接头(整合模拟及数字), 单一链接, 使用转换器可兼容于VGA或HDMI标准
RS-232界面
接头类型	D-sub 9-pin 母座	Tx,Rx,RTS,CTS
GPIB界面 (选配)
接头类型	IEEE-488 总线接头
AC电源输入
电源供应	AC 100 V ~ 240 V, 50 / 60 Hz自动档位选择
电池模块(选配)
电池模块	6 cells, 可充电式锂电池, 3S2P	符合UN38.3规范
电压	直流10.8V
容量	5200 mAh / 56Wh
一般规格
内部数据储存量	内建16MB
功率消耗
暖机时间
温度范围	’+5 °C~ +45 °C；-20 °C ~ + 70 °C	操作范围；储存范围
重量	4.5 kg (9.9 lb)	包括全部选配(基本+信号追踪器+GPIB接口+电池模块)
尺寸	210 x 350 x 100 (mm)8.3 x  13.8 x 3.9 (in)	概约
追踪产生器(选配)
输出频率范围	100 kHz ~ 3.25 GHz
输出功率位准范围	-50 dBm ~0 dBm，以0.5 dB为单位进行调整
准确度	± 0.5 dB	参考点：160MHz, -10dBm, 10dB衰减量, 20~30℃
输出平坦度	参考点 160MHz, -10dBm；100 kHz ~ 2 GHz；2 GHz ~ 3.25 GHz	± 1.5 dB
输出位准切换不准确度	± 0.8 dB	± 2 dB
谐波	Referenced to -10 dBm
反向电压	+30dBm	典型值, 输出准位-10dBm
接头类型	N型母座
阻抗	50Ω	标示值
输出VSRW	300 kHz ~3 GHz，输入衰减器≥12 dB
