一、概述

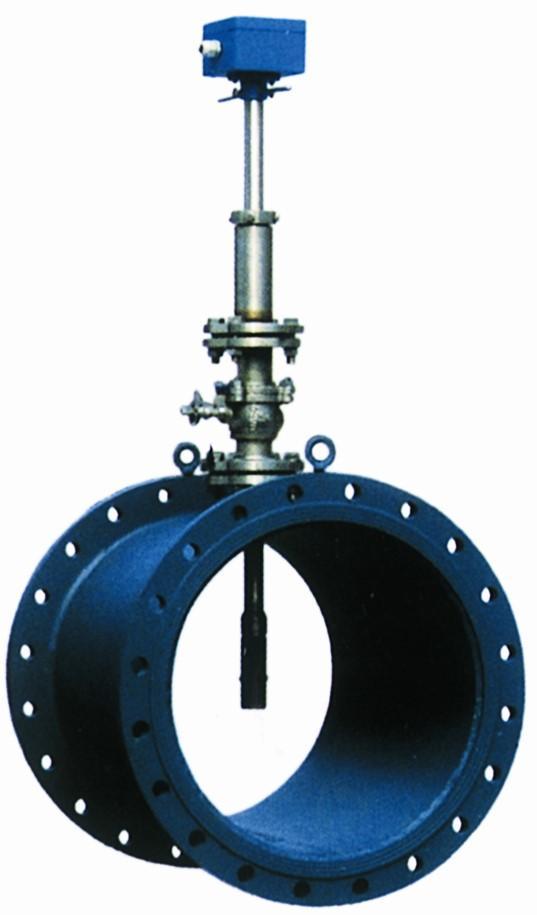

DY3000插入式电磁流量计是基于法拉第电磁感应定律采用国际先进技术研发的一种高智能，高可靠性的流量计，以其非常高的性价比被广泛应用于大管径流量计量领域。

二、特点及适用范围

●测量精确度不受液体密度、粘度、温度、压力和电导率变化的影响，

●高可靠性的外插安装方式，传感器的安装、维护无需拆卸测量管，因此较适合于无法长期停水的现场使用，而且可以在老管道上现场开口安装。

●结构简单，电磁流量计测量管可不用内衬，可靠性高。

●公称通径范围宽，适用于DN300～DN3000之间的所有口径管道。

●一体化接地电极，实现仪表良好接地。

●传感器采用先进加工工艺、固态封装、耐振动、防渗透、寿命长，使仪表具有良好的测量精确度和稳定性。

三、技术性能参数

●公称通径：DN300～DN3000mm

●公称压力：1.6MPa

●测量管材质：碳钢、304不锈钢

●传感器测量头材质：PVC、ABS、聚丙烯

●电极材料：含钼不锈钢、哈氏合金B、哈氏合金C

●精确度：流速≤0.5m/s时，±1.5%，

满量程流速＞1m/s时，±1.0%

●介质温度：PVC、ABS：+60℃，聚丙烯：+80℃

●环境温度：-25℃～+60℃

●相对湿度：5%～95%

●大气压力：86～106KPa

●直管段要求：上游10D，下游5D

●防护等级：IP65、可选IP68

●连接方式：法兰连接

●防爆标志：ExmⅡT4

四、外形及安装

传感器必须安装在测量管水平位置的中心轴线上传感器结构和安装尺寸见图11、图12

图12管道安装连接组件图

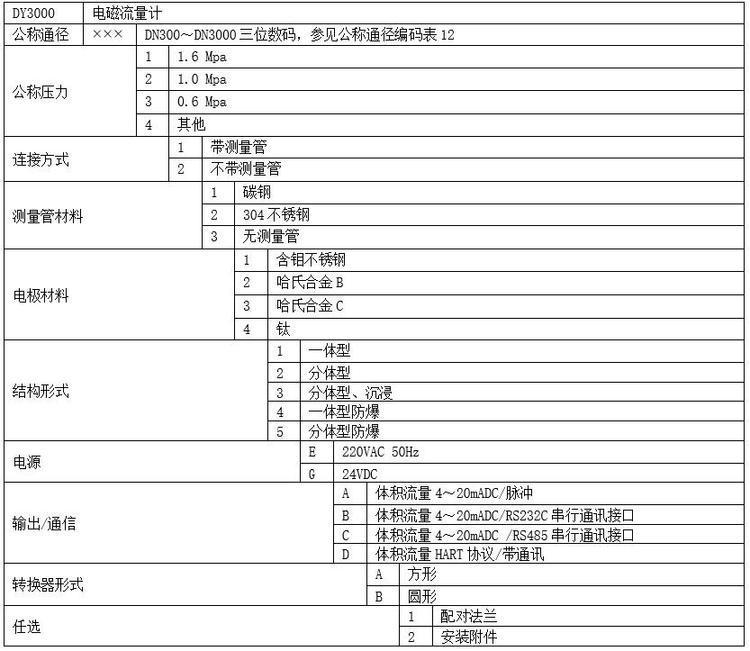

五、DY3000插入式电磁流量计编码表
