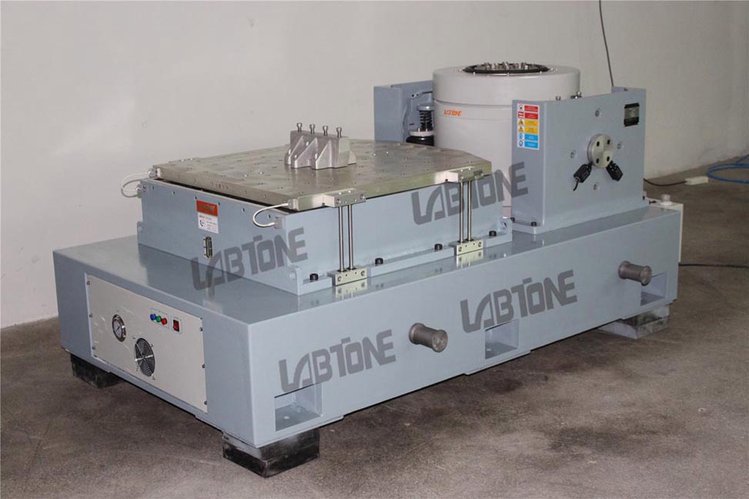

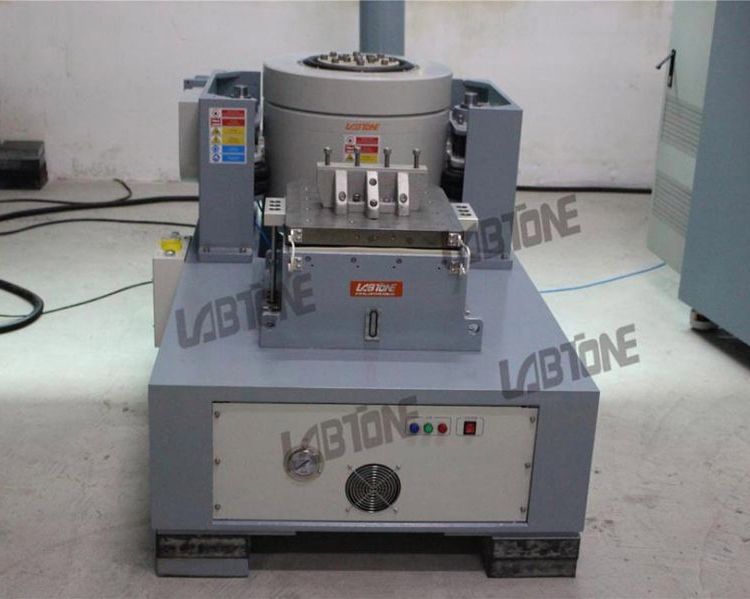

VG600-50电磁式激振发生器参数

大正弦激振力

600Kg.f peak

大随机激振力

600Kg.f rms

大冲击激振力

1200Kg.f peak

频率范围

DC～3000 Hz

大位移

51 mm p-p

大速度

1.8m/s

大加速度

100G(980 m/s2)

大负载（正弦）F=M.A

5G (50 m/s2)

10G (100 m/s2)

20G (200 m/s2)

30G (300 m/s2)

114kg

54kg

24kg

14kg

一阶谐振频率

3200 Hz±5%

有效载荷

200 kg

隔振频率

2.5 Hz

动圈直径

Ф200 mm

动圈质量

6kg

台面螺钉

16×M10

漏磁

＜10gauss

容许偏心力矩

300N.m

台体尺寸

815mm×680mm×840mm（不含扩展台面）

台体重量

约700Kg（不含水平滑台）

SA-6K数字开关功率放大器

输出功率

6KVA

输出电压

100V

输出电流

60A

功放效率

≥90%

开关频率

116KHz

信噪比

≥65dB

噪声

≤70dB

功放尺寸

720mm×550mm×1550mm

伺服保护系统

功能:

温度、风压、过位移、过电压、过电流、输入欠压、外部故障、控制电源、逻辑故障、输入缺相等

数字振动控制器VCSusb-2

硬件配置：

2通道输入,1个输出通道

正弦、随机

控制电脑

原装电脑配17″液晶显示器、键盘/光电鼠标

软件

中/英文操作，可进行时域和频域分析，信号源、正弦扫频分析等。可自动生成WORD试验报告，信号与数据的显示、存储、设置测试参数和分析功能。

操作系统

Windows8

加速度传感器LAB

频率范围：0.5—7000Hz
