【方案概述】

本计划的核心在于通过MODBUS通信协议，实现一台三菱FX5U PLC与三台三菱FX3U PLC之间的无线互联与数据交换。采用了艾宝物联网推出的高性能AB433A型PLC无线通讯模块作为关键技术支撑，该模块能够显著增强各PLC单元间的无线通信能力，优化整体系统架构，同时提高数据传输的速度与效率。

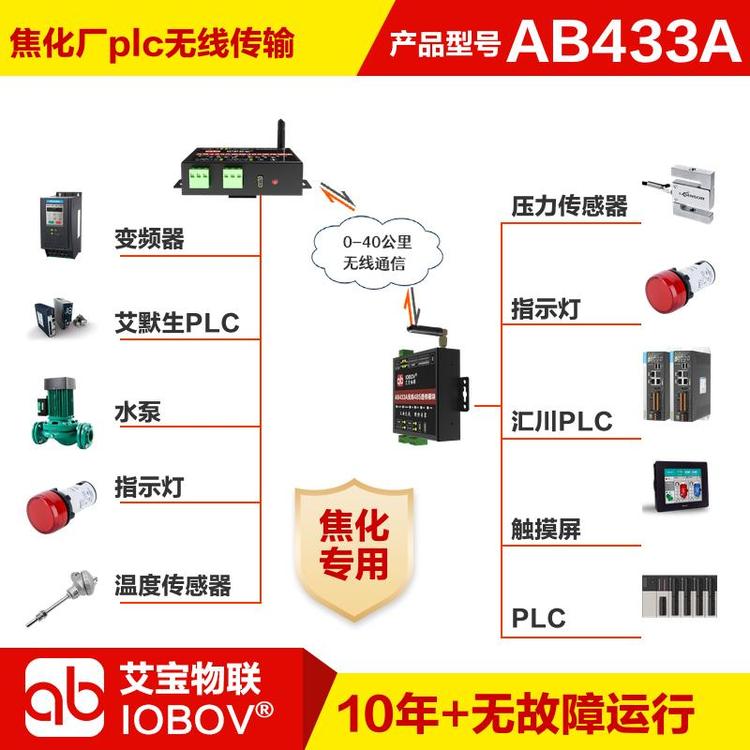

无线系统拓扑示意图▼

【设备准备】

1.PLC配置：采用三菱FX5U PLC 1台及FX3U PLC 3台。
2.无线通讯硬件：配备艾宝物联专为日系PLC设计的无线通讯终端AB433A共4台。
3.通讯协议：遵循标准的Modbus RTU协议，确保数据交换的兼容性与可靠性。
4.主从架构：构建为1台主PLC（FX5U）与3台从PLC（FX3U）的通信体系。
5.接口标准：采用RS485接口，实现两线制高效数据传输。
6.通讯参数设定：波特率设为9600，数据位8，无奇偶校验（N），停止位1，确保通信稳定。
7.电源适应性：支持宽范围直流供电，9-24VDC，便于现场灵活部署。
8.传输距离覆盖：提供多样化的传输距离选择，涵盖0.5公里至40公里不等，满足不同场景需求。

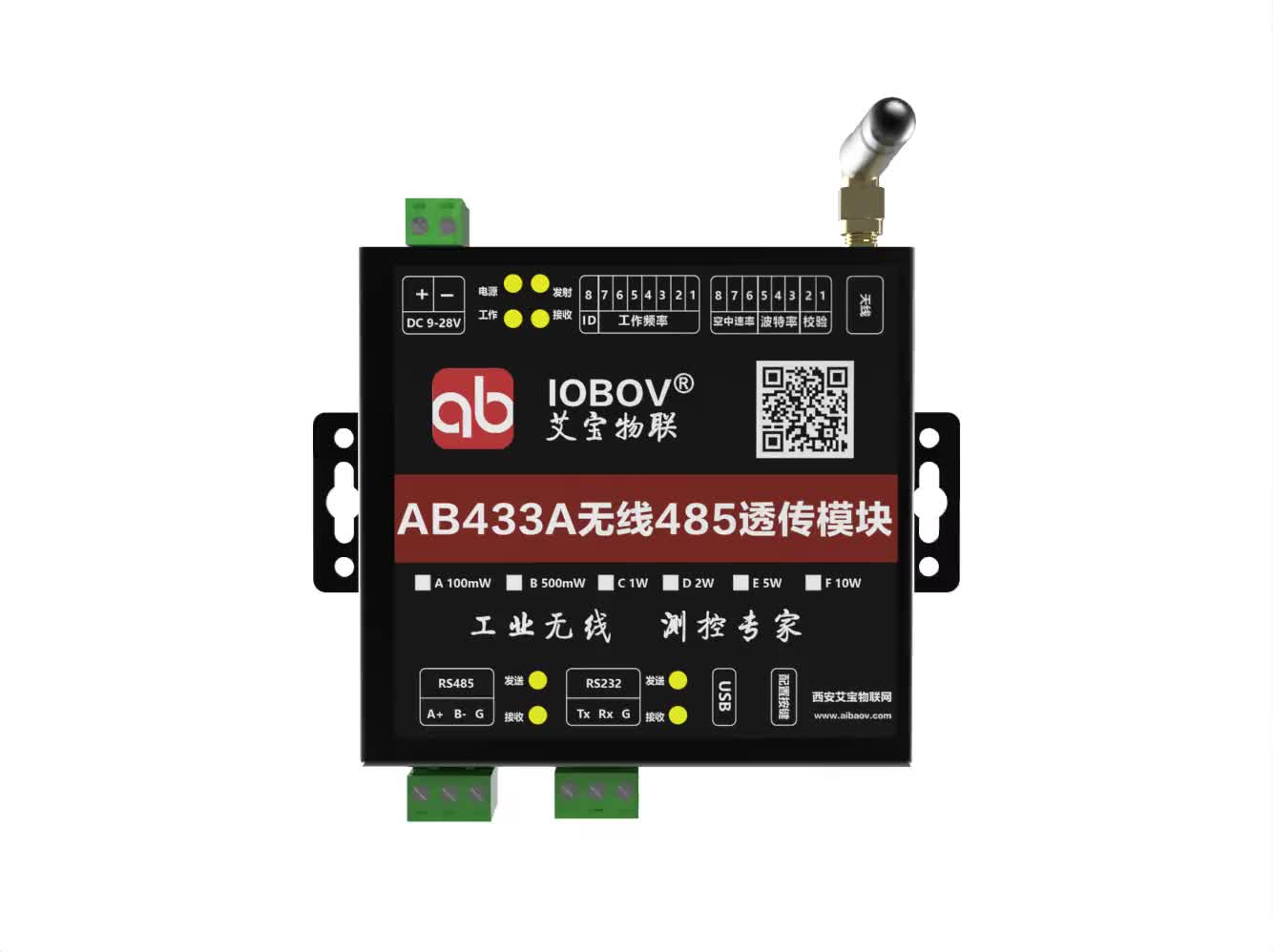

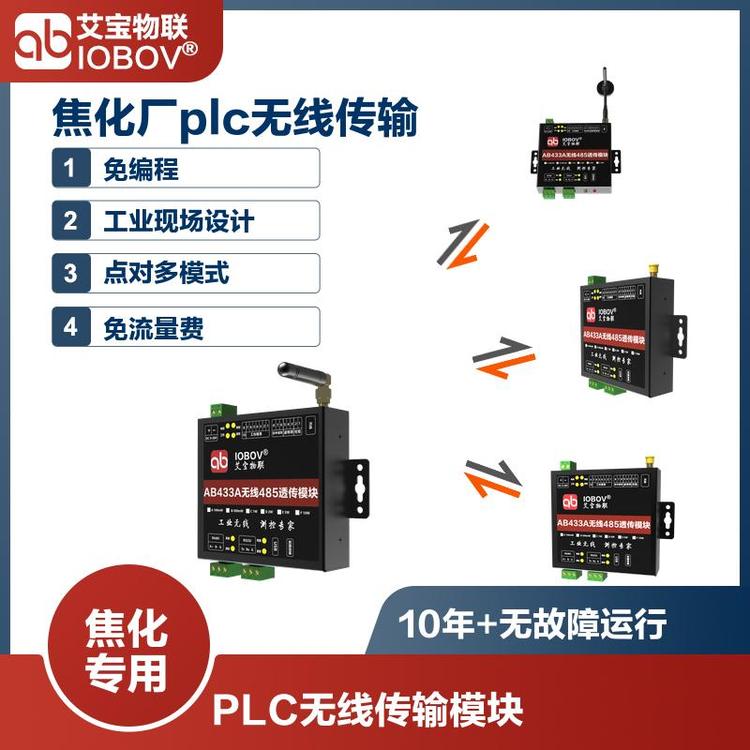

【AB433A的特点】

AB433A 485信号无线通信模块是一款专为满足日系PLC通信需求而精心打造的工业级无线通讯解决方案。它集成了Rs232与Rs485两种接口，能够自动适应包括三菱N:N协议、欧姆龙HOSTLink协议，以及西门子、台达、三菱、永宏等品牌所支持的ModbusRTU协议，展现了极高的兼容性与灵活性。此模块能够与日系PLC无缝集成，构建稳定可靠的无线测控网络，实现数据在0至40公里范围内的远距离传输。

设计之初，AB433A便充分考虑了工业环境的复杂性，内置了EMI抗干扰滤波单元，确保在恶劣工况下也能持续稳定运行。历经超过十年的工业现场实际应用验证，其卓越的性能与耐用性得到了广泛认可，是PLC系统及工业现场自动化升级的理想选择。
其特色亮点包括：
广泛支持MODBUS及自由口协议，便于集成与扩展。
采用无线通讯方式，免除繁琐布线，降低施工成本与时间。
通信过程无需额外通信费用，降低运营开支。
免编程设计，简化配置流程，提升工作效率。
强大的绕射能力，适应各种复杂地形与障碍物环境。
支持灵活的通信模式，包括点对点及点对多，满足多样化应用场景需求。
实现0至40公里的远距离无线通信，拓宽了设备间的互联范围。

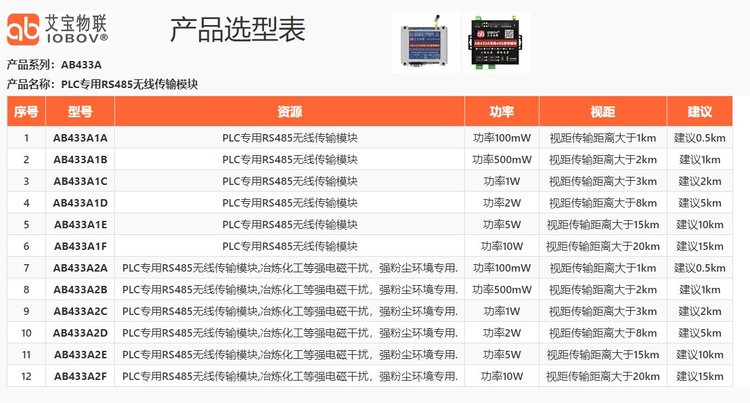

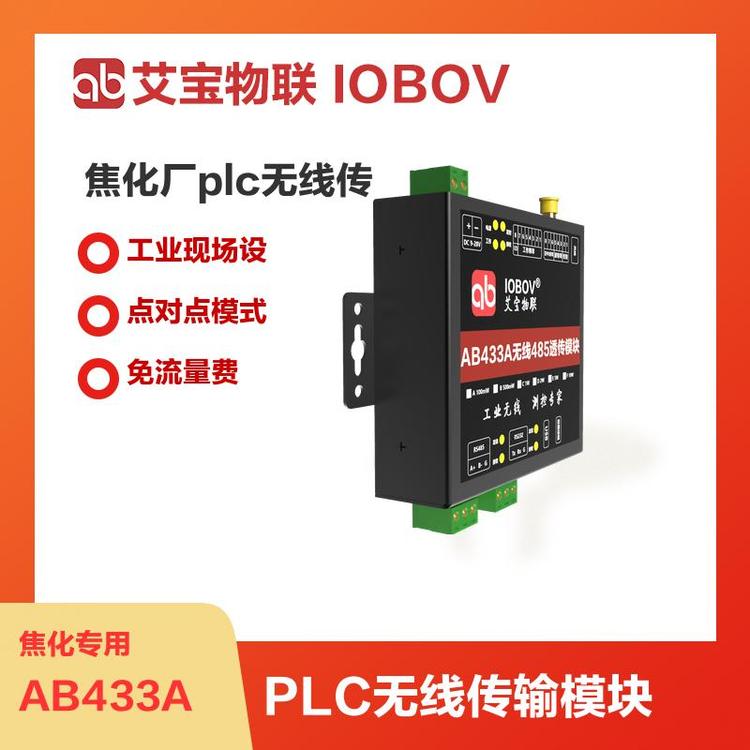

【设备选型】

订购型号AB433A①②。其中：

①位置填写点数资源，参见【点数资源】表格；

②位置填写无线功率，参见【无线功率】表格

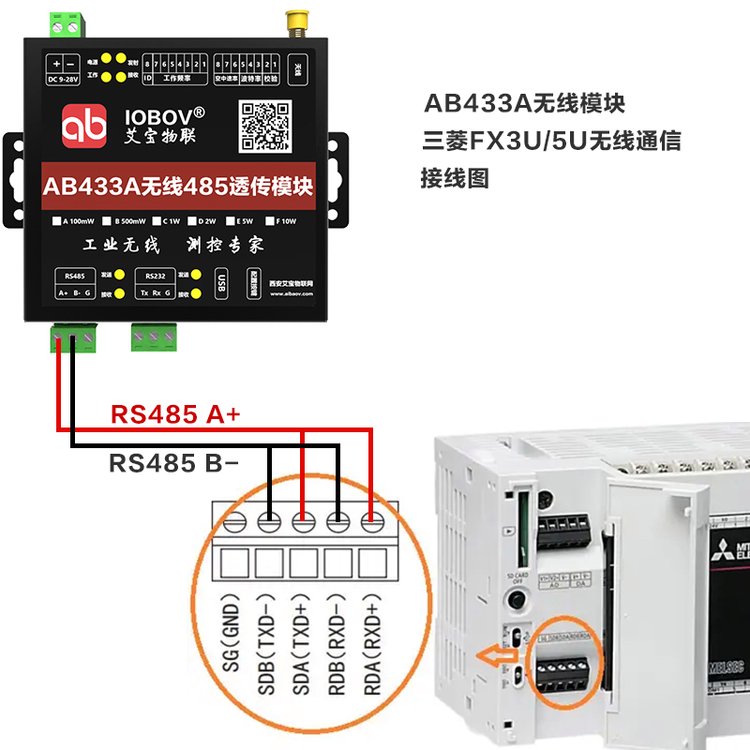

【接线方式】

三菱FX3U/FX5U PLC的RDA与SDA端口，并联接入AB433A的A+端口
三菱FX3U/FX5U PLC的RDB与SDB端口，并联接入AB433A的B-端口。

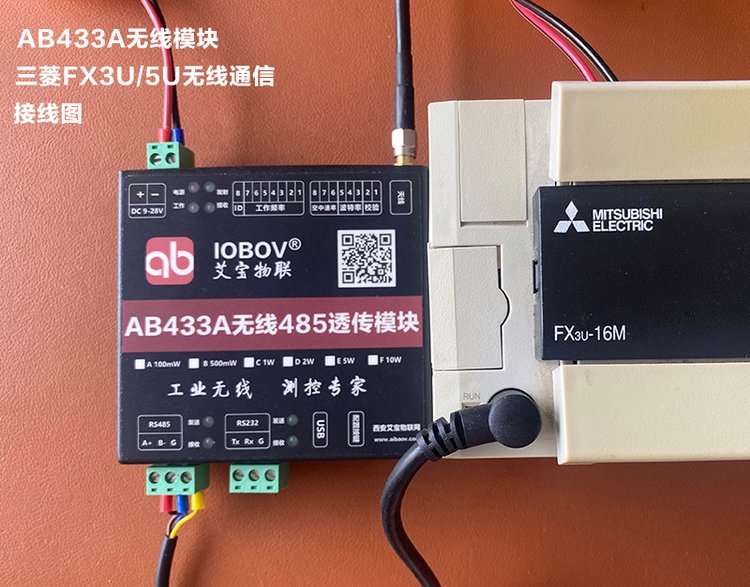

测试实物如下：

【实现Modbus主站】

1. 新建工程并设置参数
打开GX Works3软件，新建一个FX5U的项目。

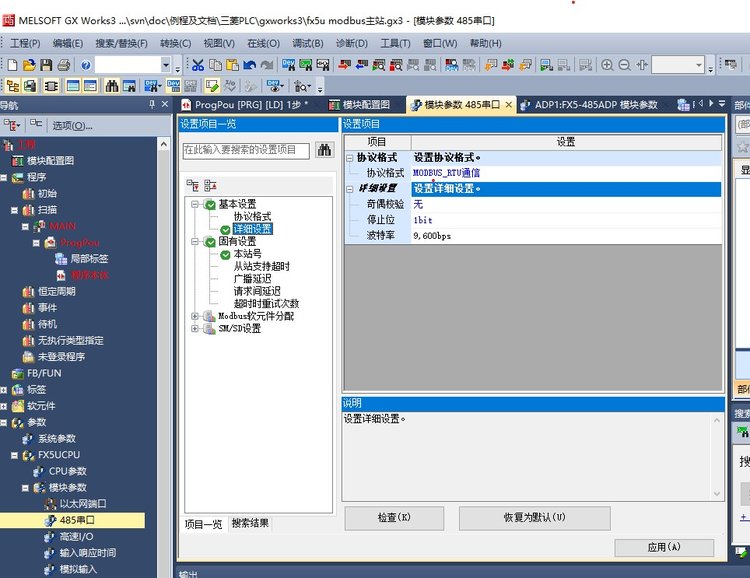

在“参数设置”中，找到“FX5U CPU”下的“模块参数”，然后配置“485串口”。
设置波特率、数据位、停止位、奇偶校验等通讯参数，这些应与从站PLC设置相匹配。

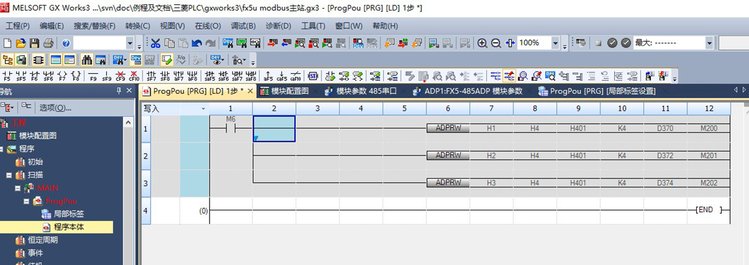

2. 编写Modbus主站程序
使用三菱FX5U PLC的ADPRW指令，通过Modbus协议与3台从站设备进行通信，以读取从设备中H401地址开始的连续4个保持寄存器的值，并将这些值存储在PLC的D370开始的连续数据寄存器中。
ADPRW H1, H4, H401, K4, D370, M200
ADPRW H2, H4, H401, K4, D372, M201
ADPRW H3, H4, H401, K4, D374, M202

【实现Modbus从站】

从站程序源代码构建指南
步骤 1: 新建工程
与主站工程的创建过程相似，您首先需要新建一个工程。在此过程中，请参照《FX3U/FX3UC可编程控制器字软元件对应表格》来确定寄存器之间的对应关系，以确保数据交换的准确性和高效性。
设置本站号
在配置过程中，请特别注意设置本站号，如图示所示，将其设定为“1”，这代表当前从站在Modbus网络中的身份为1号从站。正确设置站号是确保通信顺畅的关键步骤之一。

【方案免费索取】

若您对我们的无线方案感兴趣或有进一步需求，请随时联系我们的技术团队，您可以通过留言或直接请求的方式获取所需信息。

【AB433A无线PLC方案的优势】

无需通讯费用：433MHz属于免申请使用频段，终端之间自组网无线连接，不需要通讯费用。

免施工安装：可代替连接电缆，传输距离远，免去电缆施工的困扰。

免编程设计：无需编程，所有参数都可通过拨码开关完成，使用方便，运行可靠。

绕射能力强：穿透绕射能力强，适用于复杂工业和生活环境。

自动纠错：终端纠错能力强，能主动纠正被干扰的数据包，大大提高传输可靠性。

传输数据加密：终端具有严密的加密和解密算法，增强数据传输的隐秘性。
