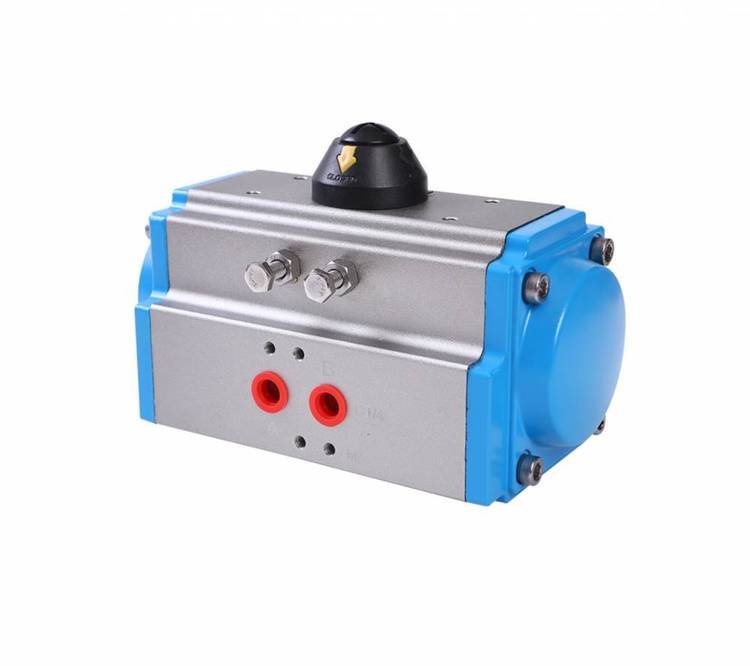

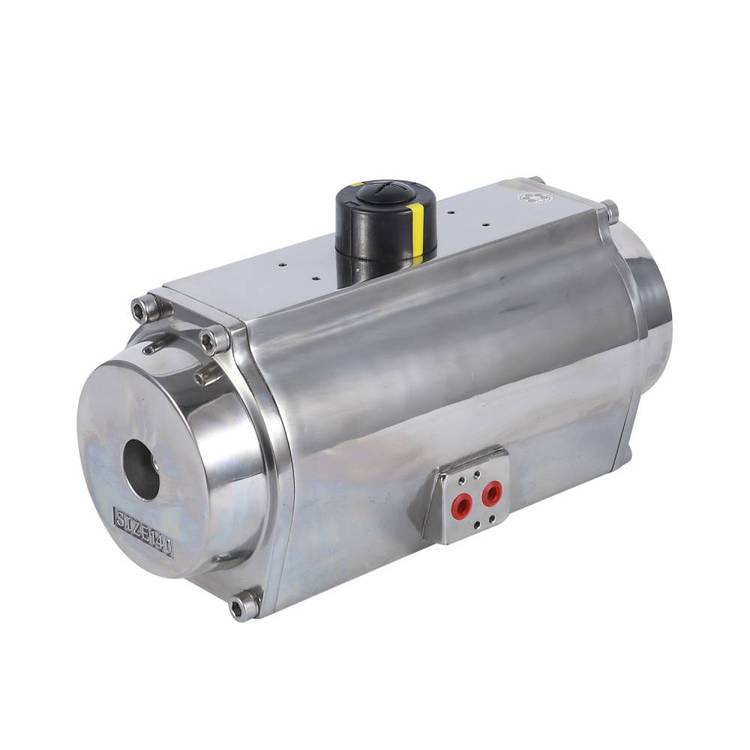

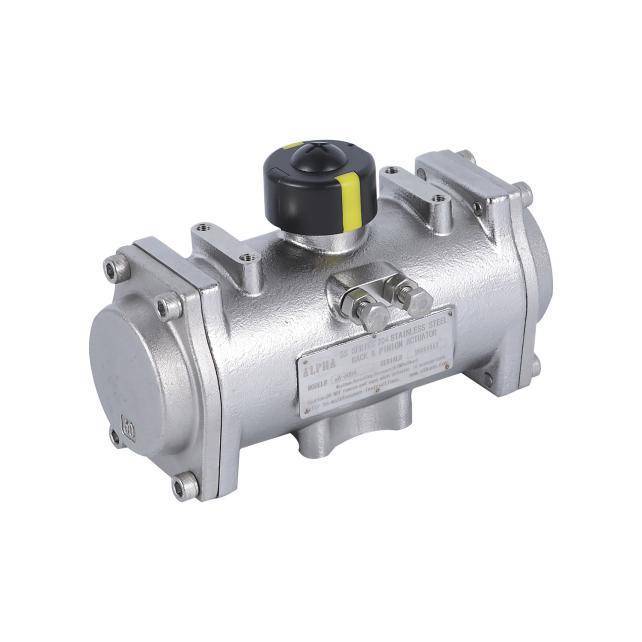

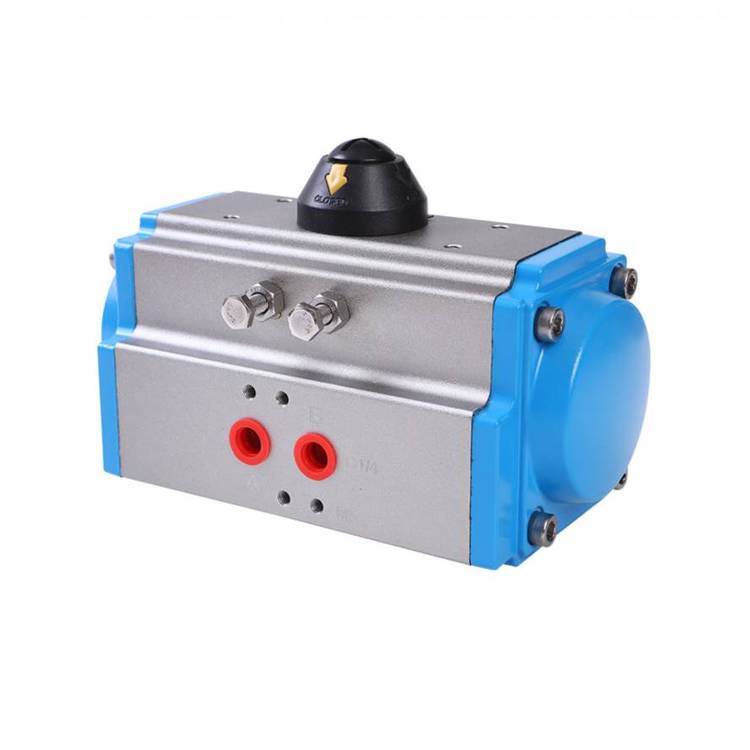

Pneumatic  Actuator、气动执行器、气动执行器、气缸、气动驱动装置、气动执行装置、气动阀门装置、气动头

产品简介：

1.单作用和双作用执行器使用相同的缸体和端盖。

2.连接尺寸符合Namur VDI/VDE3845和ISO 5211标准，无需增加转接板，直接安装电磁阀、回讯器或定位器。

3.行程角度：

标准的行程角度:0°~90°可以调整士5°

120℃行程角度:0° ~120°可以调整士5°

180℃行程角度:0° ~180°可以调整士5°

4.齿轮轴采用标准双四方孔输出轴，可选双D输出形式、键式驱动、及适合您的特殊需要。

双/单动型弹簧复位

双/单作用弹簧复位

双/单动式弹簧复位

5.轴承将齿轮轴和外壳隔离，适合高速循环使用。

6.齿轮轴参与活塞全程运动。

7.齿轮轴高度可手动调节而不影响显示位置。

8.标准开关指示器，适用于所有旋转角度。

9.活塞轴瓦避免了活塞和缸壁接触，并起到导向和 作用。

10.活塞具有防齿轮轴飞出装置。

11.所有内外部配件都进行 处理。

12.预压缩环氧涂层特殊钢弹簧。

13.加长的不锈钢端盖紧固件长度防止弹簧飞出。所有零部件都抗腐蚀。

14. 气源压力

的气源压力为10bar(145psi)

常供给气源压力为yali2.5bar(36psi)~8bar(116psi)

水、氮气和其他有压液体也可作为执行器的源动力。

15.所有外部紧固件都是 不锈钢材质。

16.所有产品都在工厂进行无硅树脂润滑。

17.所有产品都贴有序列号，方便追踪查询。

18.所有产品都进行工厂压力泄露测试，独立包装，方便运输气动执行器： 双作用、单作用常闭、单作用常开气动

19.附件： 电磁阀、空气过滤减压阀、电气定位器、手轮等

   限位开关、回讯器、定位器：APL-210N、APL-310N、APL-410N、ASL-510、ITS-100、ITS-300 20. 气源口径:G1/8、G1/4

操作介质

经过30μm过滤的干燥或加油润滑的洁净压缩空气，或非腐蚀性气体。暴露点温度-20°(-4°F)

操作温度

SL为标准的温度(密封材质为丁晴橡胶O型圈NBR)-20℃(-4°F)~+80℃(+176°F)

HL为高温(密封材质为氟橡胶O型圈FPM)-15℃(+5°F)~+150℃(+300°F)

LT为低温(密封材质为硅橡胶O型圈SILICON)-40℃(-40°F)~+80℃(+176°F)

对于使用低温和高温的执行其需要用 润滑脂润滑

气动执行器： 双作用、单作用常闭、单作用常开气动

型号编制参考

双作用	单作用	缸径	动作时间	ISO 5211-CH	Z
DR15	SY15-10	50	0.3s	F03/F05-CH11	155
DR30	SY30-10	63	0.4s	F05/F07-CH14	168
DR60	SY60-10	75	0.5s	F05/F07-CH17	219
DR100	SY100-10	90	0.6s	F05/F07-CH17	249
DR150	SY150-10	100	0.8s	F07/F10-CH22	274
DR220	SY220-10	115	1.0s	F07/F10-CH22	315
DR300	SY300-10	125	1.3s	F07/F10-CH27	355
DR450	SY450-10	145	1.6s	F10/F12-CH27	417
DR600	SY600-10	160	1.9s	F10/F12-CH27	452
