Brilex SE-HT 防爆破裂传感器（IEP Technologies），通过 ATEX II 2G/2D 双重认证，支持气体 / 粉尘防爆环境，IP65 防护等级，-25°C~+80°C 宽温运行。内置混合电路桥接器，通风口触发时可靠断裂输出故障信号，标配 2m 连接电缆，适配化工、食品、能源等行业防爆监测。本质安全设计（Ui<40V, Ii<57mA），安装简便，确保易燃易爆场景安全预警。

Brilex SE-HT 防爆破裂传感器（IEP Technologies） | 本质安全型防爆监测解决方案
一、核心技术参数与防爆认证
型号：SE-HT
类型：本质安全型防爆破裂传感器，用于监测防爆通风口（Explosion Vent）的触发状态，通过玻璃 / PTFE 管破裂信号反馈故障。
电气参数
参数 数值 说明
工作电压（Ui） < 40V DC 本质安全设计，适配本安电路（如隔离放大器）
工作电流（Ii） < 57mA 低功耗设计，避免电火花风险
电感 / 电容（Li/Ci） 可忽略（vernehmbare） 适合高频干扰环境，减少信号失真

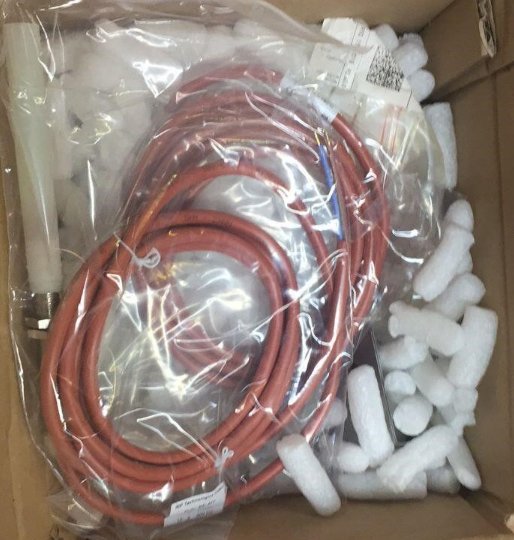

连接电缆 2m 屏蔽电缆（标配） 抗电磁干扰，确保信号传输稳定性

防爆认证
ATEX 认证：
II 2G Ex ib IIC T4 (Gb)：适用于气体防爆区域 2 区，IIIC 类粉尘，温度组别 T4（表面温度≤135°C）。
II 2D Ex ib IIIC T 85°C IP65 (Db)：粉尘防爆区域 21/22 区，表面温度≤85°C，IP65 防护等级（防尘防水）。
认证编号：IBExU11ATEX1017
温度范围：-25°C < Ta < +80°C，适配宽温工业环境（如化工、制药、面粉加工）。

二、功能原理与核心设计
工作机制
破裂检测：

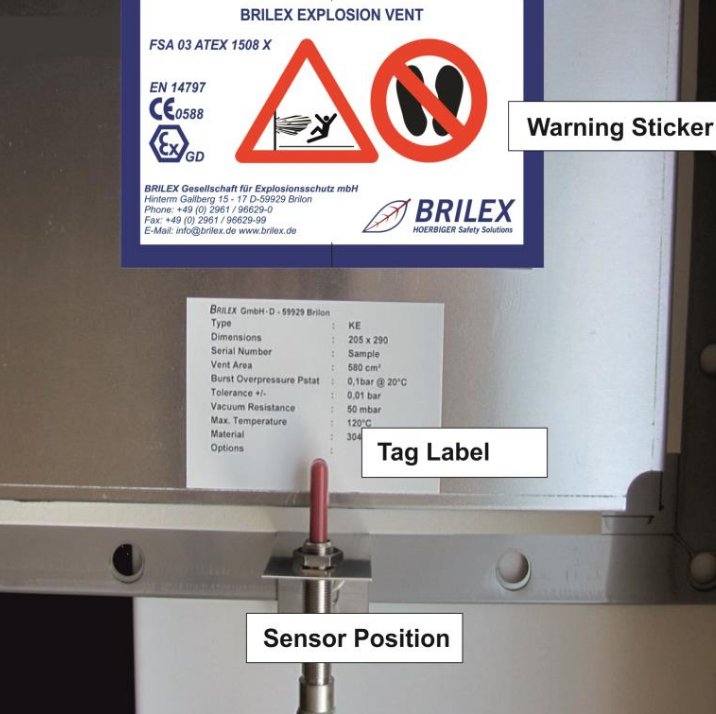

传感器内置混合电路桥接器（0Ω~10Ω），由玻璃管或 PTFE 管保护，安装于防爆通风口附近。
当通风口触发（如爆炸压力导致管道破裂），玻璃 / PTFE 管破碎，桥接器电路断开，输出故障信号（电路中断），提示系统异常。
信号传输：
正常状态：桥接器电阻≤10Ω，回路导通；
故障状态：桥接器断裂，电阻＞10Ω，触发报警（需连接隔离放大器，如 IEP 配套型号）。

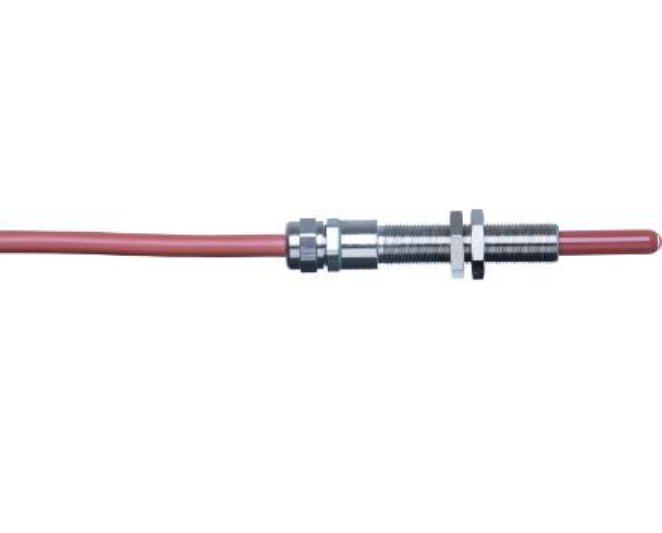

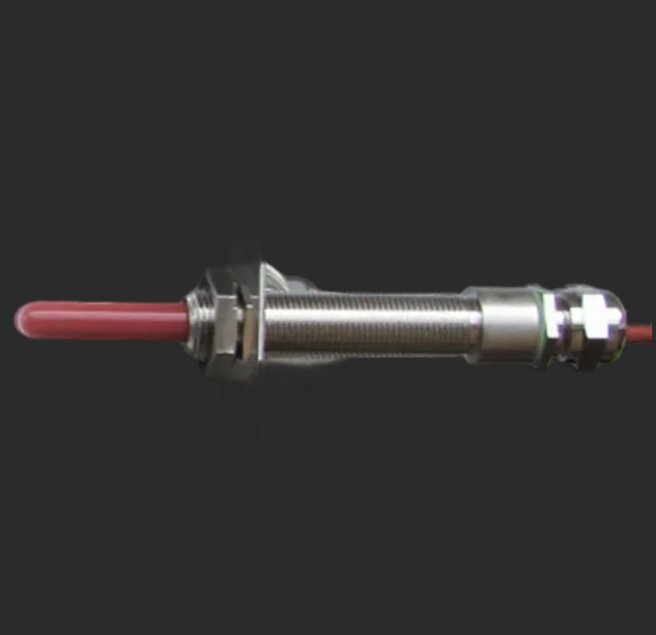

结构设计
核心组件：
玻璃 / PTFE 管：易碎保护壳，确保通风口触发时可靠断裂；
混合电路：印刷式桥接器，响应时间＜1ms，抗振动（10G RMS，5-500Hz）。
安装附件：
安装支架、紧固螺母（M12x1.0），支持多角度安装（Montagewinkel），扭矩≤10Nm（避免过载损坏）。

典型应用场景
行业 应用场景 核心价值
化工 / 石化 反应釜、储罐防爆通风口监测 ATEX 认证确保易燃易爆环境安全，IP65 适应潮湿多尘工况
食品 / 制药 面粉加工、药粉混合设备粉尘防爆 IIIC 类粉尘认证，T85°C 表面温度适配低温环境（如冷冻干燥机）
能源 / 矿业 沼气处理、煤粉输送管道破裂检测 -25°C 低温启动，2m 电缆支持远距离安装（如井下设备监测）

产品编号 产品名称 旧物料号 海关编码 总净重 连接电缆 电气参数 防爆等级 附加信息
brilex 1006-0860-00 破裂传感器 SE 67-170451-000 85365019 0.7 kg 2m Ui < 40V
Ii < 57mA
电感、电容可忽略 II 2G Ex ib IIC T4 (Gb)
II 2D Ex ib IIIC T 85°C IP65 (Db)
-25°C < Ta < +80°C
IBExU11ATEX1017 带安装角度

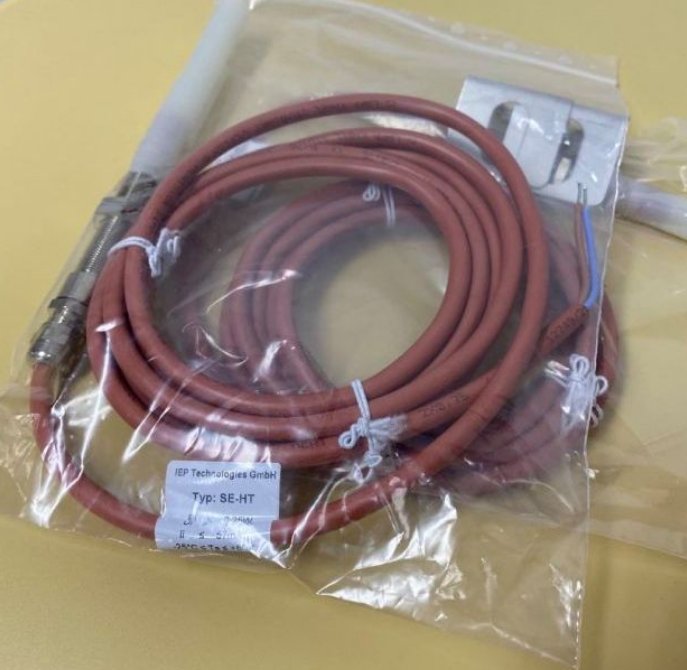

brilex 1006-0861-00 破裂传感器 SE-HT 67-170457-000 85365019 1.47 kg 2m Ui < 40V
Ii < 57mA
电感、电容可忽略 II 2G Ex ib IIC T4 (Gb)
II 2D Ex ib IIIC T 85°C IP65 (Db)
–25°C ≤ Ta ≤ +80°C
IBExU11ATEX1017 含安装角度
