知用Cybertek CTA60高精度电流互感器

　　测量电流范围±60A

　　精度高达0.03%

　　产品概述：

　　CTA系列是一款能够同时测量直流和交流的超高精度互感器。电流范围从60A到2000A；精度高达0.03%；带宽*高达到800kHz。利用磁通门技术实现高精度测量，良好的线性特性，极低的直流偏移，低温漂特性，低插入损耗，强抗干扰性能，低噪声等特点，非常适合高精度高稳定性的电流测量，广泛应用于工业，医疗，实验室等场合。

　　CTA系列互感器包括：CTA60(60A)、CTA200(200A)、CTA400(400A)、CTA700(700A)、CTA1000(1000A)、CTA2000（2000A）。CTA60(60A)、CTA200(200A)和CTA400(400A)测量孔径为26mm；CTA700和CTA1000测量孔径为30mm；CTA2000测量孔径为70mm。标准的9 pin D-Sub male接口；工作状态LED指示功能；使用方便，安全可靠。

　　产品参数：测量条件: 温度: 25℃; 供电电压: ±Uc =±15V

型号		CTA60
*大测量连续直流电流IPN DC		60A
*大测量连续有效值电流IPN		42A
测量电流范围IPM		±60A
电流传输比 KN		1:600
输出电流IS		±100mA
精度(DC,50/60Hz正弦波)		≤±(读数的0.03%+30uA)
带宽(±3dB) BW		800kHz
负载电阻RM（在整个测量电流，温度，工作电压范围内）		RM min	RM max
		0	60Ω

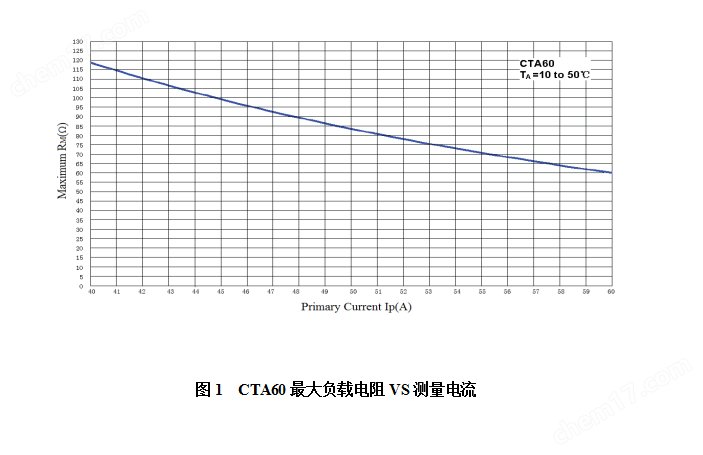

		参考图1
*大过载能力＠单个脉冲100ms		±300A
供电电压		±15V(±5%)
供电电流		≤80mA+IS
额定工作电压RMS 　　(IEC61010-1)	Basic insulation	2000V
	Beinforced insulation	600V
*大测量孔径		26mm
二次接口		D-Sub-9Pin
固定螺丝和紧固扭矩		M4不锈钢螺丝*4；2.8Nm M5不锈钢螺丝*2；3.7Nm
